| 品牌 : | 凱凡 | 型號 : | D981F-16P-DN100 |
| 加工定制 : | 否 | 閥體材料 : | 不銹鋼 |
| 工作溫度 : | ≤125℃ | 公稱通徑 : | 100 |
| 密封材料 : | PTFE聚四氟乙烯 | 閥門性能特點 : | 垂直板式 |
| 工作介質 : | 氣體、水、油品 | 公稱壓力 : | 1.6Mpa |
| 連接方式 : | 卡箍 | 執行器性能特點 : | 調節型 |
| 規格 : | DN100 |
閥體說明 | 技術參數 | |
公稱通徑 25-100mm | 電壓電壓 AC220V、AC380V（其它特制) | |
公稱壓力 PN10、PN16 | 環境溫度 -30℃～+70℃ | |

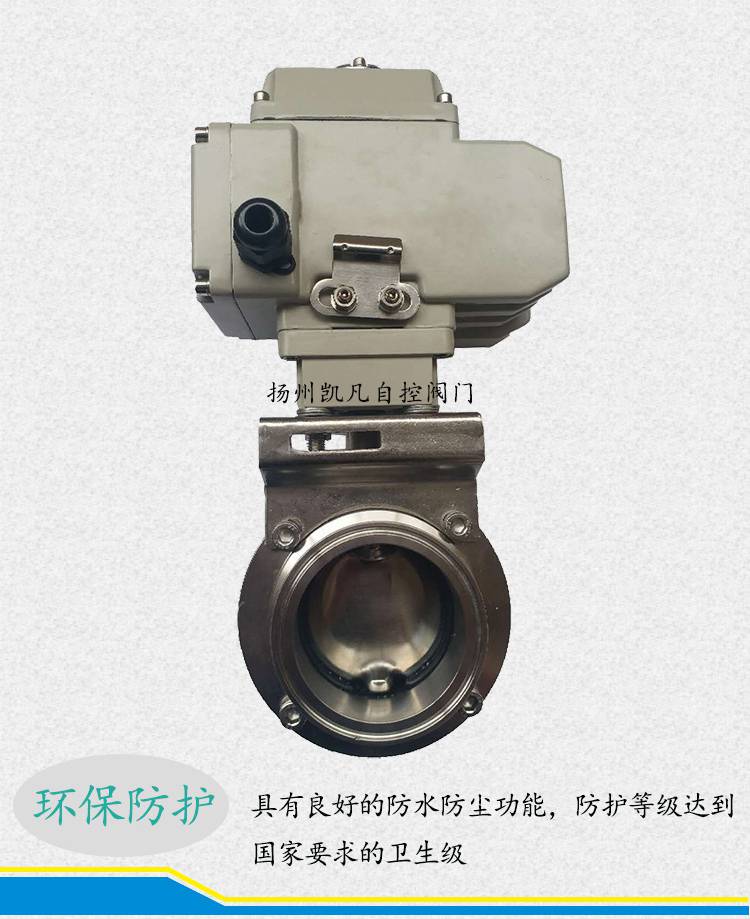

連接方式 卡箍連接 | 防護等級 IP67 | |

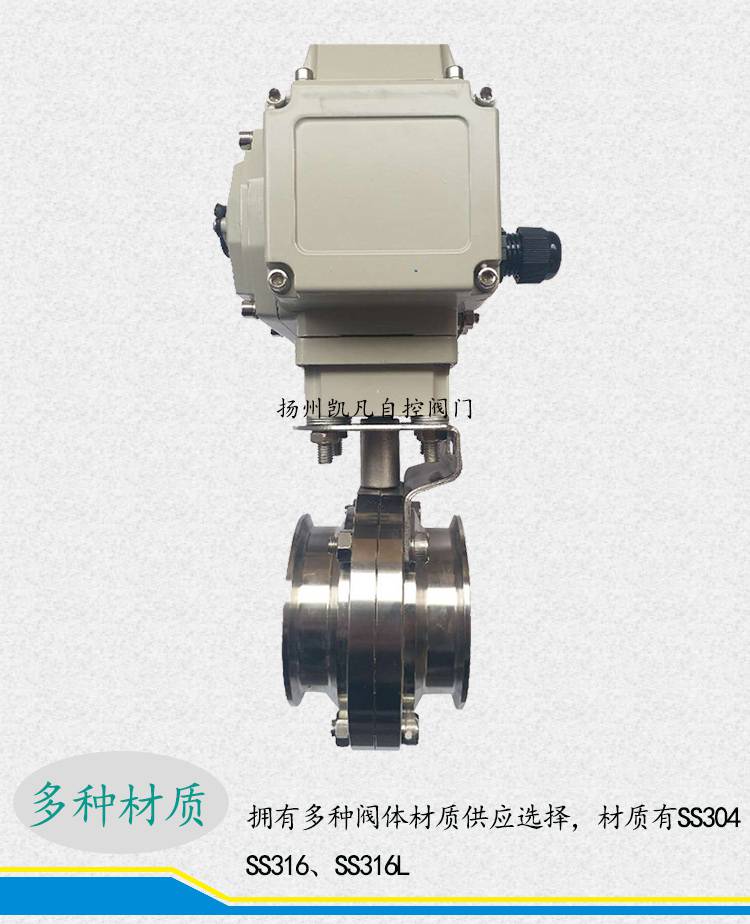

閥體材質 SS304、SS316、SS316L | 功能選項 | |
碟板材質 SS304、SS316、SS316L | 防 爆 型 防爆等級：dIIBT4 | |
密封材料 硅橡膠、PTFE、EPDM | 信號反饋 X1機械無源信號，X2有源信號 | |
工作溫度 | C6：-30℃～250℃ | 開關型 通電開到位，通電關到位。 |
C7：-30℃～350℃ | 帶加熱器 可在潮濕環境干燥執行內元件。 | |
C8：-40℃～400℃ | 調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 | |
C9：-40℃～450℃ | 適用介質 蒸汽、氧氣、奶制品、液體氣體 | |

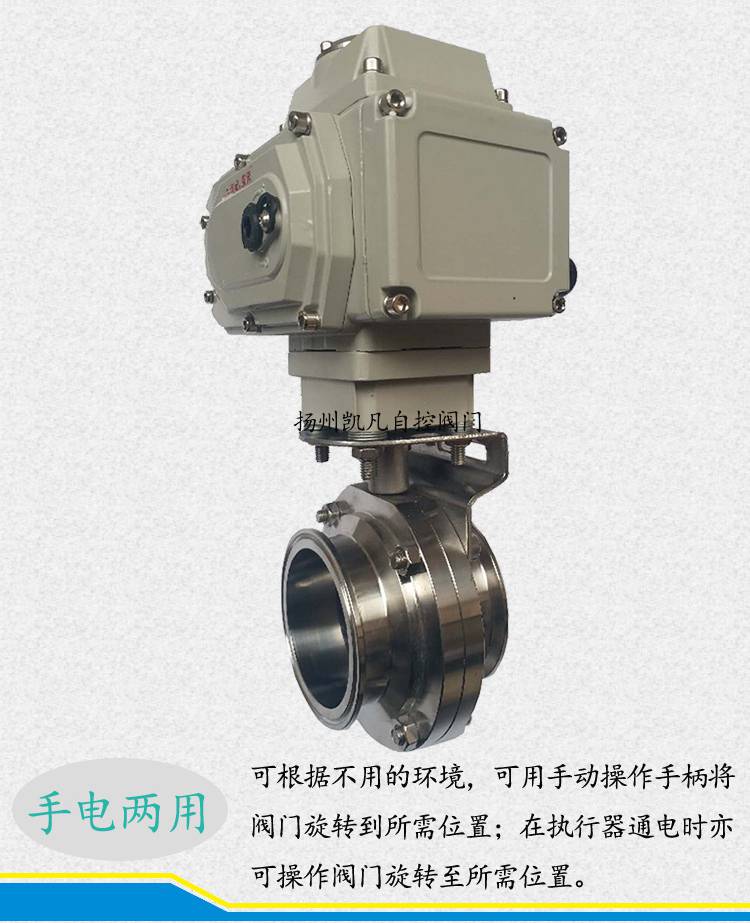

手動功能 電動執行器帶有手動開閥、關閥功能。 | ||
備注 電動參數請另參考選配的電動執行器資料 | ||

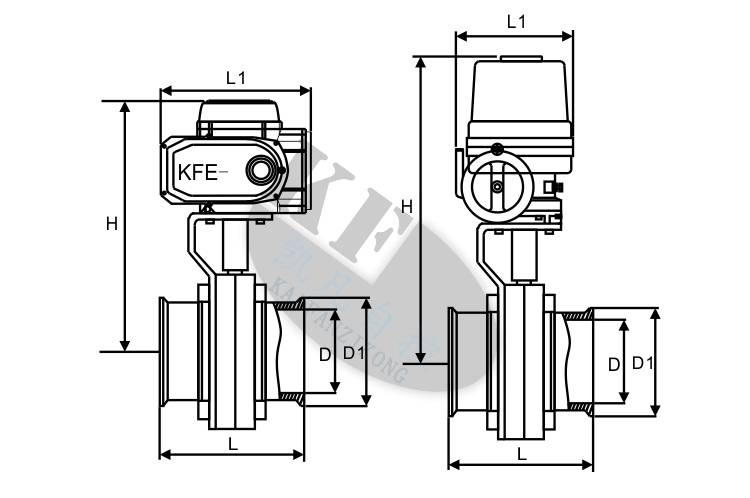

GB閥體尺寸（mm)配KFE精小型電動執行器 | ||||||||||
規格型號 | 通徑Φ | 焊接式 | 卡箍式 | E-電動頭 | ||||||
L | D | D1 | L | L1 | H | D | D1 | |||
KFDWKD25 | Φ25 | 40 | 21.1 | 25.4 | 66 | 188 | 190 | 22.4 | 50.5 | KFE-005 |
KFDWKD32 | Φ32 | 66 | 188 | 190 | 28.8 | 50.5 | KFE-005 | |||
KFDWKD40 | Φ38 | 50 | 34.8 | 38.1 | 66 | 188 | 194 | 35.1 | 50.5 | KFE-005 |
KFDWKD50 | Φ51 | 50 | 47.5 | 50.8 | 72 | 188 | 201 | 47.8 | 64 | KFE-005 |
KFDWKD65 | Φ63 | 50 | 60.2 | 63.5 | 76 | 188 | 208 | 59.5 | 77.5 | KFE-005 |
KFDWKD80 | Φ76 | 50 | 72.9 | 76.2 | 76 | 188 | 218 | 72.2 | 91 | KFE-005 |
KFDWKD89 | Φ89 | 84 | 188 | 225 | 85 | 106 | KFE-010 | |||
KFDWKD100 | Φ102 | 64 | 97.4 | 101.6 | 90 | 188 | 255 | 97.6 | 119 | KFE-010 |
應用領域 |
本產品采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易使過程停機時間縮短。廣泛應用于如：食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、拆裝方便等優點。 |
產品特點 |
1、設計新穎、合理、結構獨特、重量輕、啟閉迅速； |
2、操作力矩小，操作方便，省力靈巧； |
3、可以任何位置安裝，維修方便； |
4、密封材料耐老化、耐腐蝕，使用壽命長等特點。 |
