| 品牌 : | 凱凡 | 型號 : | D971X-16Q-DN200 |
| 加工定制 : | 否 | 閥體材料 : | 球墨鑄鐵 |
| 工作溫度 : | ≤125℃ | 公稱通徑 : | 200 |
| 密封材料 : | 乙丙膠 | 閥門性能特點 : | 垂直板式 |
| 工作介質 : | 氣體、水、油品 | 公稱壓力 : | 1.6Mpa |
| 連接方式 : | 對夾 | 執行器性能特點 : | 調節型 |
| 規格 : | DN200 |
閥體參數 | 技術參數 | |
公稱通徑 50-1000mm | 電源電壓 AC220V、AC380V(其它特制） | |
公稱壓力 PN10、PN16、PN25 | 環境溫度 -30℃～+70℃ | |

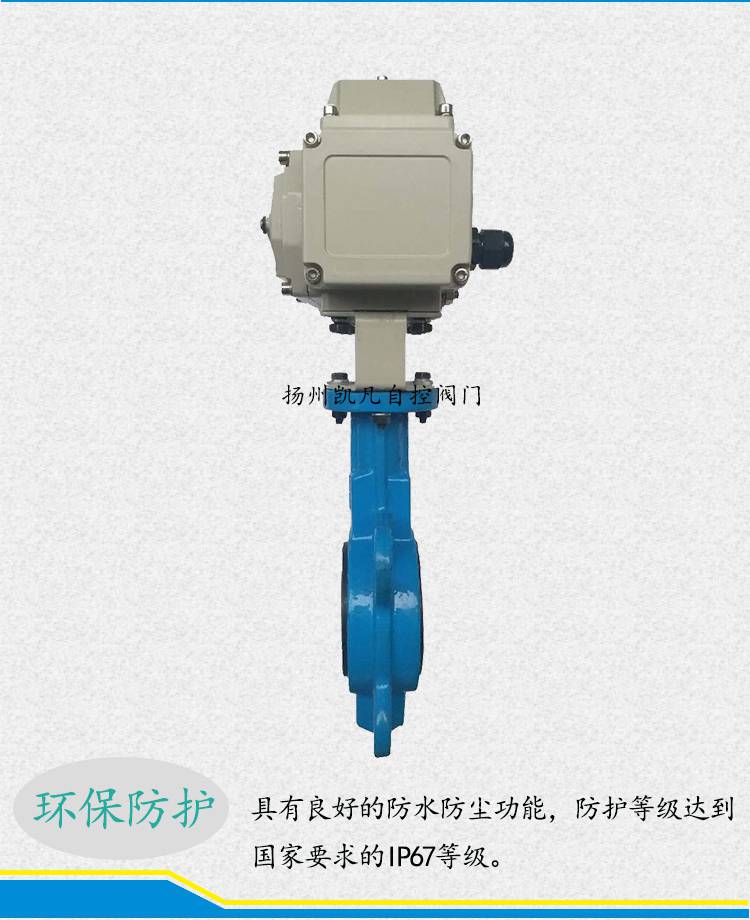

連接方式 對夾連接 | 防護等級 IP67 | |
閥體材質 WCB、SS304、SS316、SS316L | ||
碟板材質 WCB、SS304、SS316、SS316L | 功能選項 | |
密封材料 NBR、EPDM、J（襯膠） | 防 爆 型 防爆等級：dIIBT4 | |
工作溫度 | C2：-10℃～80℃ | 信號反饋 X1機械無源信號，X2有源信號 |
C3：-20℃～1300℃ | 帶加熱器 帶加熱器 可在潮濕環境干燥執行器內元件 | |
標準規范 | 手動功能 手動功能 電動執行器帶有手動開閥、關閥功能 | |
法蘭標準 GB9113、JB/T79 | 開關型 通電開到位，通電關到位。 | |
檢測與試驗 GB/T13927-1992 | 調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 | |
設計標準 JB-T8527-1997 | 適用介質 水、空氣、煤氣、中性氣體或液體 | |
結構長度標準 GB/T12221 | 備注 電動參數請另參考選配的電動執行器資料 | |
GB閥體尺寸(mm)配KFE精小型電動執行器 | ||||||||
規格型號 | DN | L | D | D1 | H1 | H2 | Z-ФD | E-電動頭 |
KFDJRD40 | 40 | 43 | 125 | 94 | 63 | 348 | 4-Ф18 | KFE-005 |
KFDJRD50 | 50 | 43 | 125 | 94 | 63 | 348 | 4-Ф18 | KFE-005 |
KFDJRD65 | 65 | 46 | 145 | 112 | 70 | 356 | 4-Ф18 | KFE-005 |
KFDJRD80 | 80 | 46 | 160 | 121 | 83 | 370 | 4-Ф18 | KFE-010 |
KFDJRD100 | 100 | 52 | 180 | 153 | 105 | 389 | 8-Ф18 | KFE-010 |
KFDJRD125 | 125 | 56 | 210 | 182 | 115 | 403 | 8-Ф18 | KFE-015 |
KFDJRD150 | 150 | 56 | 240 | 209 | 137 | 484 | 8-Ф22 | KFE-015 |
KFDJRD200 | 200 | 60 | 295 | 262 | 164 | 579 | 8-Ф22 | KFE-040 |
KFDJRD250 | 250 | 68 | 350 | 319 | 206 | 584 | 12-Ф26 | KFE-060 |
KFDJRD300 | 300 | 78 | 400 | 373 | 23 | 642 | 12-Ф26 | KFE-080 |
KFDJRD350 | 350 | 78 | 460 | 405 | 248 | 812 | 16-Ф30 | KFE-100 |
KFDJRD400 | 400 | 102 | 515 | 488 | 298 | 866 | 20-Ф30 | KFE-200 |
應用領域 |
電動對夾軟密封蝶閥是由蝶閥與KF系列執行機構配套 ，輸入控制信號（4～20mA或1～5VDC）及單相電源控制即可運轉，電動蝶閥具有功能強、體積小、輕便、 性能可靠、配套簡單、流通能力大。電動蝶閥特別適合 用于介質是粘稠、含顆粒、纖維性質的場合。目前該電 動調節蝶閥廣泛應用于食品、環保、輕工、石油、造紙 、化工、教學和科研設備、電力等行業的工業自動控制系統中。 |
