| 品牌 : | 凱凡 | 型號 : | DB943H-16C-DN200 |
| 加工定制 : | 否 | 閥體材料 : | 鑄鋼 |
| 工作溫度 : | ≤425℃ | 公稱通徑 : | 200 |
| 密封材料 : | 碳鋼 | 閥門性能特點 : | 偏心式 |
| 工作介質 : | 氣體、水、油品 | 公稱壓力 : | 1.6Mpa |
| 連接方式 : | 法蘭 | 執行器性能特點 : | 防爆型 |
| 規格 : | DN200 |
閥體參數 | 技術參數 | |
公稱通徑 50-1000mm | 電源電壓 AC220V、AC380V(其它特制） | |
公稱壓力 PN10、PN16、PN25 | 環境溫度 -30℃～+70℃ | |
連接方式 法蘭連接 | 防護等級 IP67 | |

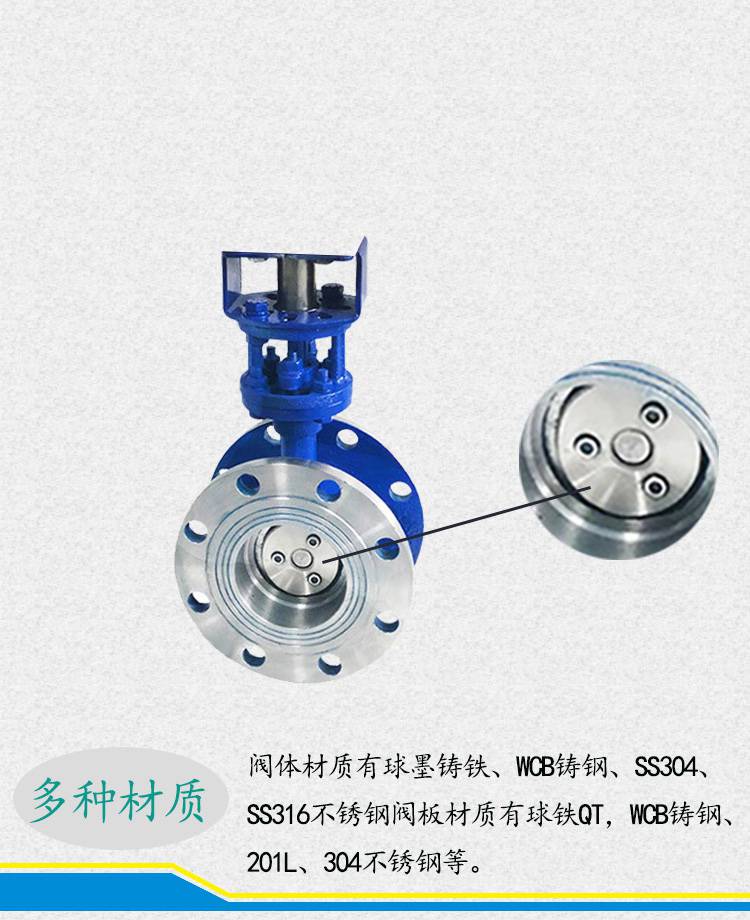

閥體材質 WCB、SS304、SS316、SS316L | ||
碟板材質 WCB、SS304、SS316、SS316L | 功能選項 | |
密封材料 NBR、EPDM、J（襯膠） | 防 爆 型 防爆等級：dIIBT4 | |
工作溫度 | C2：-10℃～80℃ | 信號反饋 X1機械無源信號，X2有源信號 |
C3：-20℃～1300℃ | 帶加熱器 帶加熱器 可在潮濕環境干燥執行器內元件 | |

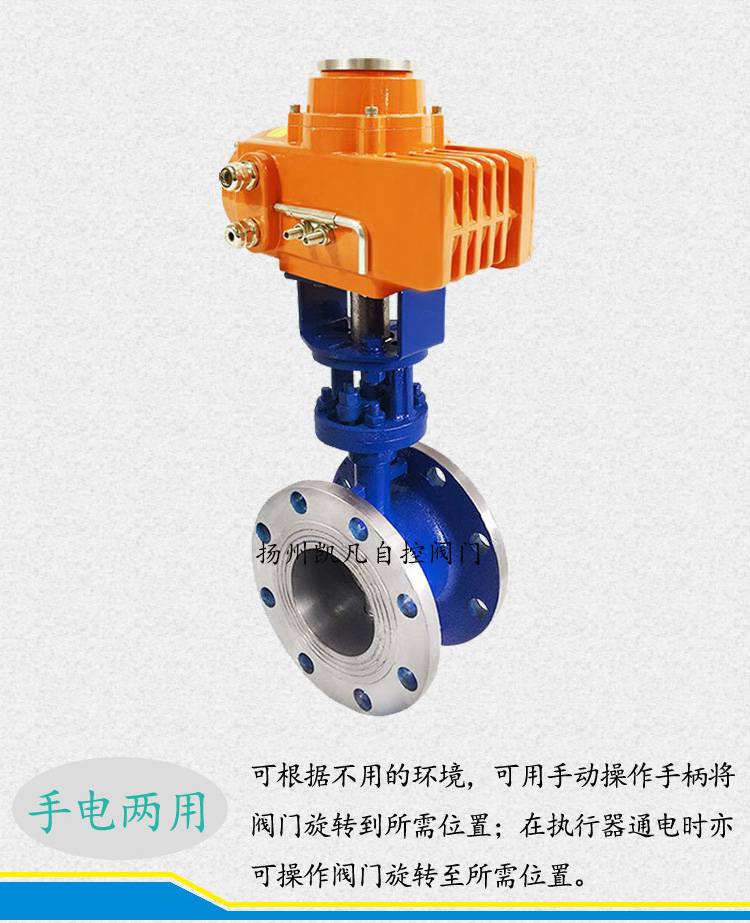

標準規范 | 手動功能 手動功能 電動執行器帶有手動開閥、關閥功能 | |
法蘭標準 GB9113、JB/T79 | 開關型 通電開到位，通電關到位。 | |
檢測與試驗 GB/T13927-1992 | 調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 | |
設計標準 JB-T8527-1997 | 適用介質 水、空氣、煤氣、中性氣體或液體 | |
結構長度標準 GB/T12221 | 備注 電動參數請另參考選配的電動執行器資料 | |
GB閥體尺寸配KFE精小型電動執行器 | ||||||||
規格型號 | DN | L | D | D1 | H1 | H2 | Z-ФD | E-電動頭 |
KFDFRD50 | 50 | 108 | 155 | 125 | 302 | 70 | 4-Ф16 | KFE-005 |
KFDFRD65 | 65 | 112 | 175 | 145 | 302 | 76 | 4-Ф16 | KFE-005 |
KFDFRD80 | 80 | 114 | 190 | 160 | 315 | 89 | 4-Ф16 | KFE-005 |
KFDFRD100 | 100 | 127 | 214 | 18 | 327 | 104 | 8-Ф16 | KFE-010 |
KFDFRD125 | 125 | 140 | 252 | 210 | 342 | 120 | 8-Ф16 | KFE-010 |
KFDFRD150 | 150 | 140 | 282 | 240 | 348 | 132 | 8-Ф16 | KFE-015 |
KFDFRD200 | 200 | 152 | 337 | 295 | 415 | 167 | 8-Ф16 | KFE-020 |
KFDFRD250 | 250 | 165 | 405 | 350/355 | 482 | 202 | 8-Ф16 | KFE-040 |
KFDFRD300 | 300 | 178 | 460 | 440/410 | 560 | 239 | 12-Ф20 | KFE-060 |
KFDFRD350 | 350 | 190 | 524 | 460/470 | 721 | 265 | 12-Ф20 | KFE-100 |
KFDFRD400 | 400 | 216 | 585 | 515/525 | 756 | 297 | 16-Ф20 | KFE-200 |
應用領域 |
本產品是由蝶閥與KFE系列電動執行機構（可選防爆）配套，輸入控制信號（4-20mA或1-5～VDC)及單相電源即可控制運轉，電動蝶閥具有功能強、體積小、輕便、性能可靠、配套簡單、流通能力大等優點。它特別適合介質是粘稠、含顆粒、纖維性質的使用場合。目前該電動調節閥蝶閥廣泛應用于食品、環保、輕工、石油、造紙、教 學和科研設備、電力等行業的工業自動控制系統中。 |
產品特點 |
*三維偏心結構，磨損小、密封性好 |

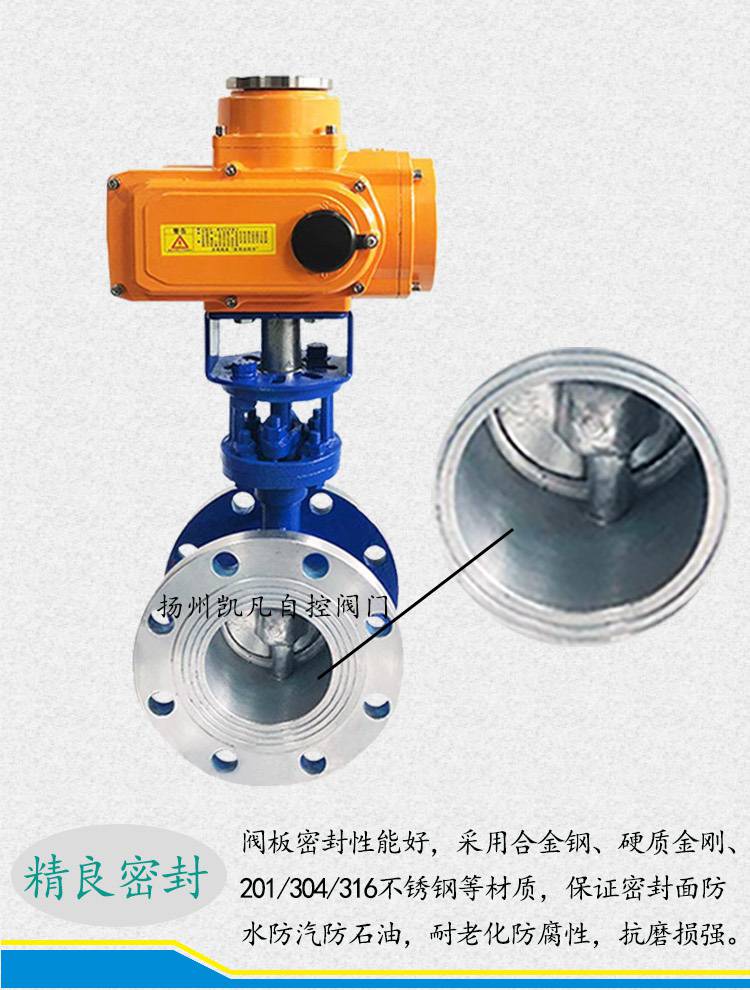

*多層密封、硬密封、金屬密封多種選擇 |
*具有耐高溫、耐高壓、耐腐蝕想能 |
