| 品牌 : | 凱凡 | 型號 : | Q911F-16P-DN32 |
| 訂貨號 : | Q1116P32B | 加工定制 : | 否 |
| 貨號 : | Q1116P32B | 閥體材料 : | 304不銹鋼 |
| 工作溫度 : | ≤125℃ | 公稱通徑 : | 32 |
| 密封材料 : | PTFE | 閥門性能特點 : | 浮動式 |
| 工作介質 : | 氣體、水、油品 | 公稱壓力 : | 1.6Mpa |
| 連接方式 : | 螺紋 | 執行器性能特點 : | 防爆型 |
| 規格 : | DN32 | 是否跨境貨源 : | 否 |
閥體說明 | 技術參數 | |
公稱通徑 15-500mm | 電壓電壓 AC220V、AC380V（其它特制） | |
公稱壓力 PN10 PN16 PN25 PN40 PN64 PN100 | 環境溫度 -30℃～+70℃ | |
連接方式 法蘭連接 | 防護等級 IP67 | |
閥體材質 WCB | ||
碟板材質 WCB 201L 304 | 功能選項 | |
密封材料 PTFE PTL PPL FH硬質合金 哈氏合金 | 防 爆 型 防爆等級：dIIBT4 | |
工作溫度 | C3：-30℃～150℃ | 信號反饋 X1機械無源信號，X2有源信號 |

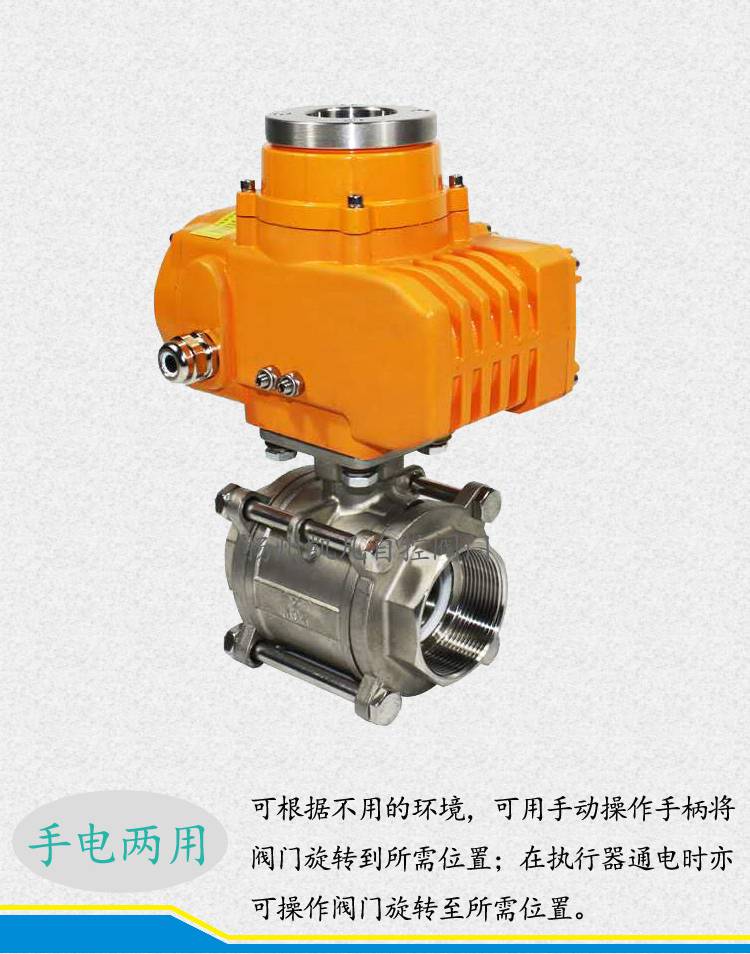

C5：-30℃～220℃ | 手動功能 手動功能 電動執行器帶有手動開閥、關閥功能 | |
C6：-30℃～250℃ | 開關型 通電開到位，通電關到位。 | |
C8：-40℃～400℃ | 調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 | |
C9：-40℃～450℃ | 適用介質 強酸、強堿、氣體或液體 | |
標準規范 | 備 注 電動參數請另參考選配的電動執行器資料 | |
法蘭標準 GB9113.1 | ||
檢測與試驗 GB/T13927-1992 | 設計標準 GB/T12237-1989 | |

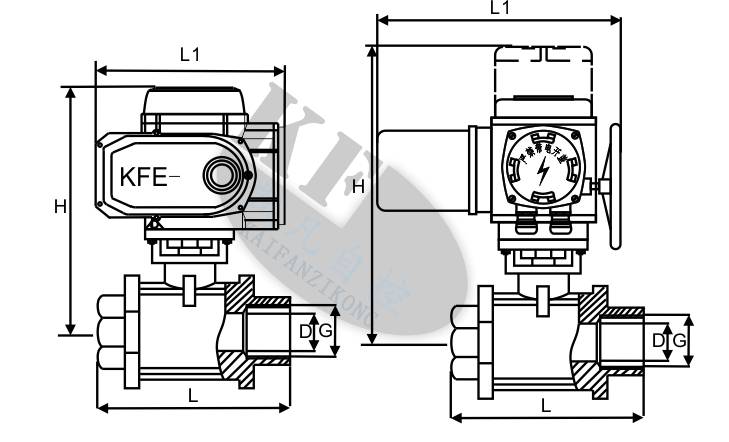

GB閥體尺寸配KFE精小型電動執行器 | ||||||||
規格型號 | DN | L | D | G | H | L1 | W | E-電動頭 |
KFBAC10 | 10 | 60 | 12.5 | 3/8 | 195 | 165 | 40 | KFE-005 |
KFBAC15 | 15 | 72 | 15 | 1/2 | 205 | 165 | 40 | KFE-005 |
KFBAC20 | 20 | 82 | 20 | 3/4 | 215 | 165 | 40 | KFE-005 |
KFBAC25 | 25 | 90 | 25 | 1 | 175 | 165 | 40 | KFE-005 |
KFBAC32 | 32 | 112 | 32 | 1-1/4 | 190 | 165 | 40 | KFE-005 |
KFBAC40 | 40 | 120 | 40 | 1-1/2 | 210 | 190 | 40 | KFE-005 |
KFBAC50 | 50 | 145 | 50 | 2 | 230 | 190 | 40 | KFE-010 |
KFBAC65 | 65 | 185 | 65 | 2-1/2 | 260 | 190 | 40 | KFE-015 |
KFBAC80 | 80 | 210 | 80 | 3 | 330 | 270 | 40 | KFE-020 |
KFBAC100 | 100 | 240 | 100 | 4 | 370 | 270 | 40 | KFE-040 |
應用領域 |
電動螺紋式球閥采用一體化結構，與JL電動執行機構，有輸入控制信號（4～20mA或1～5VDC）及單相電源控制運轉，具有功能強、體積小、輕便、性能可靠、配套簡單、流通能力大等優點。特別適合于介質是粘稠、含顆粒，纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、教學和科研設備、電力等行業的工業自動控制系統。 |
產品特點 |

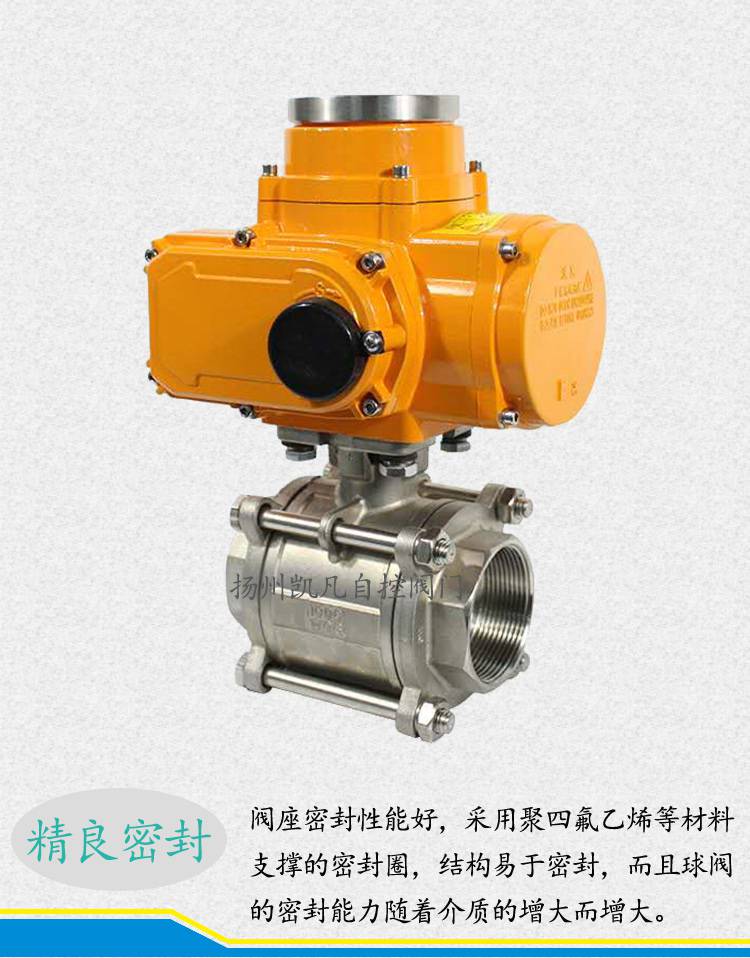

電動螺紋式球閥及對焊連接球閥分為整體式（一片式）、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）承焊（SW），并均可帶國際標準ISO5211支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作。 |
