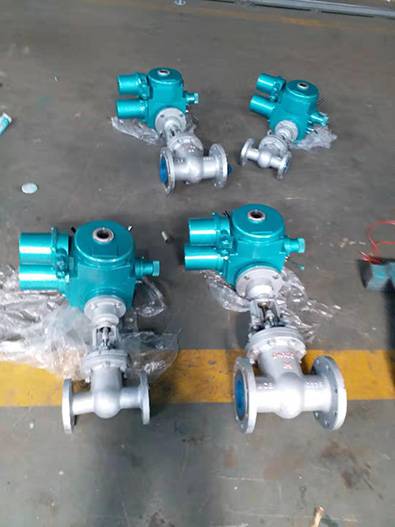

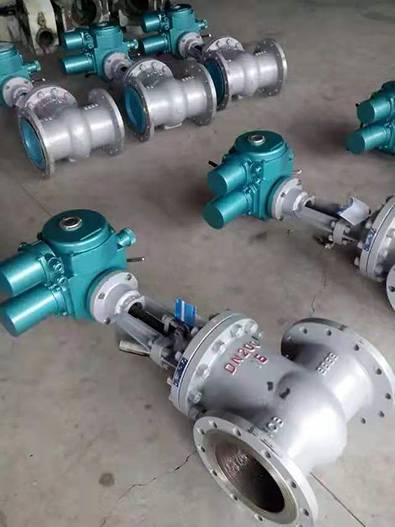

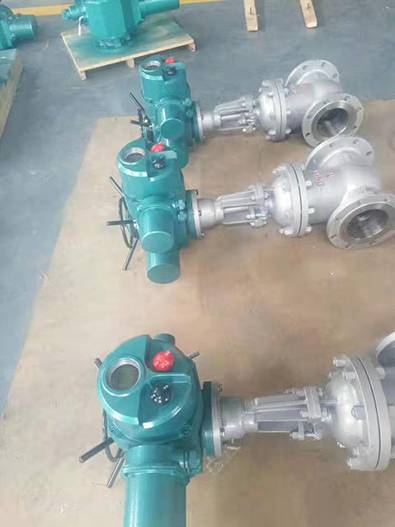

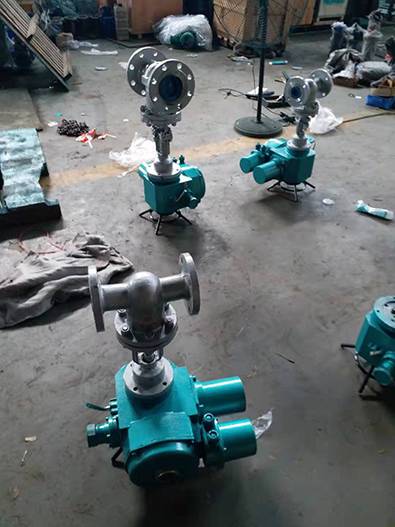

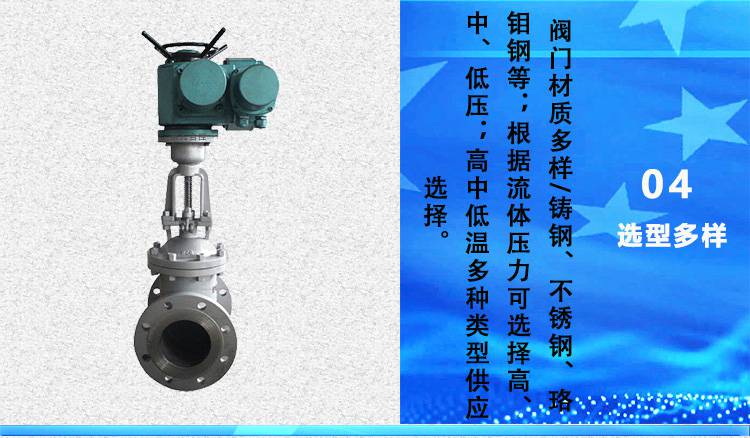

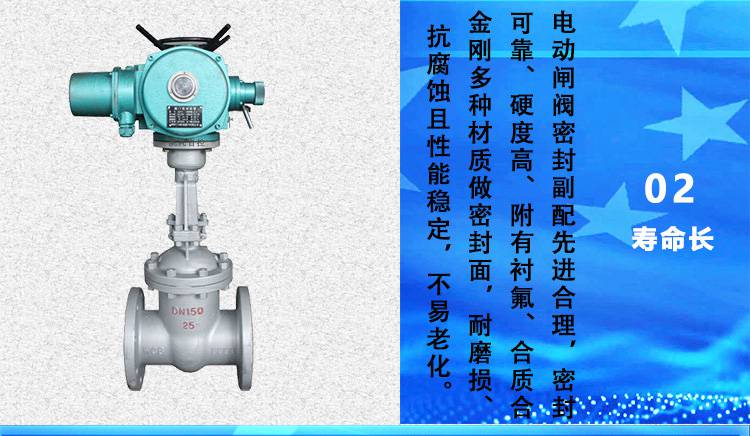

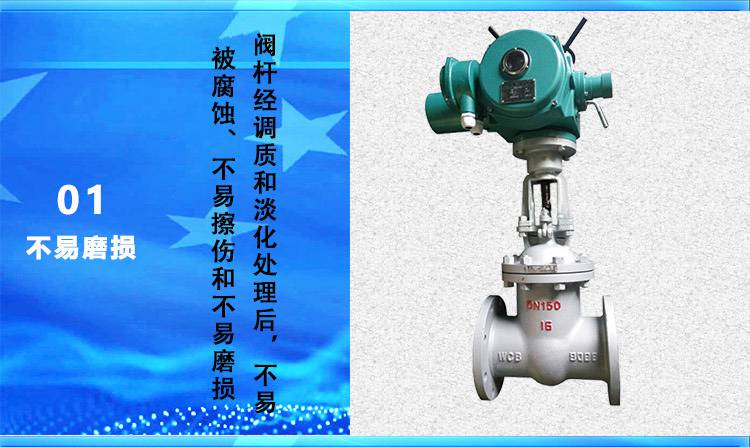

| 品牌 : | 凱凡 | 型號 : | Z941H-16C-DN125 |
| 訂貨號 : | Z941H16C125 | 加工定制 : | 否 |
| 貨號 : | Z941H16C125 | 閥體材料 : | 鑄鋼 |
| 工作溫度 : | ≤425℃ | 公稱通徑 : | 125 |
| 密封材料 : | 合金鋼 | 閥門性能特點 : | 單閘板式 |
| 工作介質 : | 氣體、水、油品 | 公稱壓力 : | 1.6Mpa |
| 連接方式 : | 法蘭 | 執行器性能特點 : | 開關型 |
| 規格 : | DN125 | 是否跨境貨源 : | 否 |
閥體說明 | 技術參數 | |
公稱通徑 25-1000mm | 電壓電壓 AC220V、AC380V（其它特制） | |
公稱壓力 PN10 PN16 PN25 PN40 PN64 PN100 | 環境溫度 -30℃～+70℃ | |
連接方式 法蘭連接 | 防護等級 IP67 | |
閥體材質 WCB SS304 SS316 SS316L | ||
碟板材質 WCB SS304 SS316 SS316L | 功能選項 | |
密封材料 PTFE PTL PPL FH 硬質合金 哈氏合金 | 防 爆 型 防爆等級：dIIBT5 | |
工作溫度 | C3：-30℃～150℃ | 信號反饋 X1機械無源信號，X2有源信號 |
C5：-30℃～220℃ | 手動功能 手動功能 電動執行器帶有手動開閥、關閥功能 | |
C6：-30℃～250℃ | 開關型 通電開到位，通電關到位。 | |
C8：-40℃～400℃ | 調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 | |
C9：-40℃～450℃ | 適用介質 強酸、強堿、氣體或液體 | |
標準規范 | 備注 電動參數請另參考選配的電動執行器資料 | |
法蘭標準 GB/12221 ANSI B16.10 | ||
檢測與試驗 GB/T9092 API 598 | 設計標準 GB/T12234-1989 ANSI B16.34 | |
電裝型號規格主要尺寸PN1.6MPa：RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F -16C/16P/16R
公稱壓力Mpa | 公稱通徑 DN | 主要外形尺寸和連接尺寸( mm ) |
電動裝置 | 參考重量 ( kg ) | |||||||
L | D | D1 | D2 | b | f | z-d | H | ||||
1.6 | 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-18 | 595 | DZW15 | 56 |
50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-18 | 653 | DZW20 | 59 | |
65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-18 | 665 | DZW20 | 62 | |
80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-18 | 725 | DZW20 | 74 | |
100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-18 | 787 | DZW20 | 92 | |
150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-23 | 955 | DZW30 | 161 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-23 | 1105 | DZW30 | 219 | |
250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-25 | 1343 | DZW45 | 376 | |
300 | 500 | 460 | 410 | 375 | 30 | 3 | 12-25 | 1516 | DZW60 | 484 | |
350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-25 | 1678 | DZW60 | 695 | |
400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-30 | 1849 | DZW90 | 977 | |
450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-30 | 1937 | DZW90 | 1033 | |
500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-34 | 2234 | DZW120 | 1087 | |
600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-41 | 2432 | DZW180 | 1357 | |
700 | 900 | 910 | 840 | 788 | 50 | 5 | 24-41 | 2489 | DZW250 | 1481 | |
800 | 1000 | 1020 | 950 | 898 | 52 | 5 | 24-41 | 2643 | DZW350 | 1845 | |
