| 品牌 : | 凱凡 | 型號 : | Q941F-25C-DN100 |
| 訂貨號 : | Q25100 | 加工定制 : | 否 |
| 貨號 : | Q25100 | 閥體材料 : | 鑄鋼 |
| 工作溫度 : | ≤125℃ | 公稱通徑 : | 100 |
| 密封材料 : | 聚四氟乙烯 | 閥門性能特點 : | 浮動式 |
| 工作介質 : | 氣體、水、油品 | 公稱壓力 : | 2.5Mpa |
| 連接方式 : | 法蘭 | 執行器性能特點 : | 直流型 |
| 規格 : | DN100 | 是否跨境貨源 : | 否 |
閥體說明 | 技術參數 | |
公稱通徑 15-500mm | 電壓電壓 AC220V、AC380V（其它特制） | |
公稱壓力 PN10 PN16 PN25 PN40 PN64 PN100 | 環境溫度 -30℃～+70℃ | |

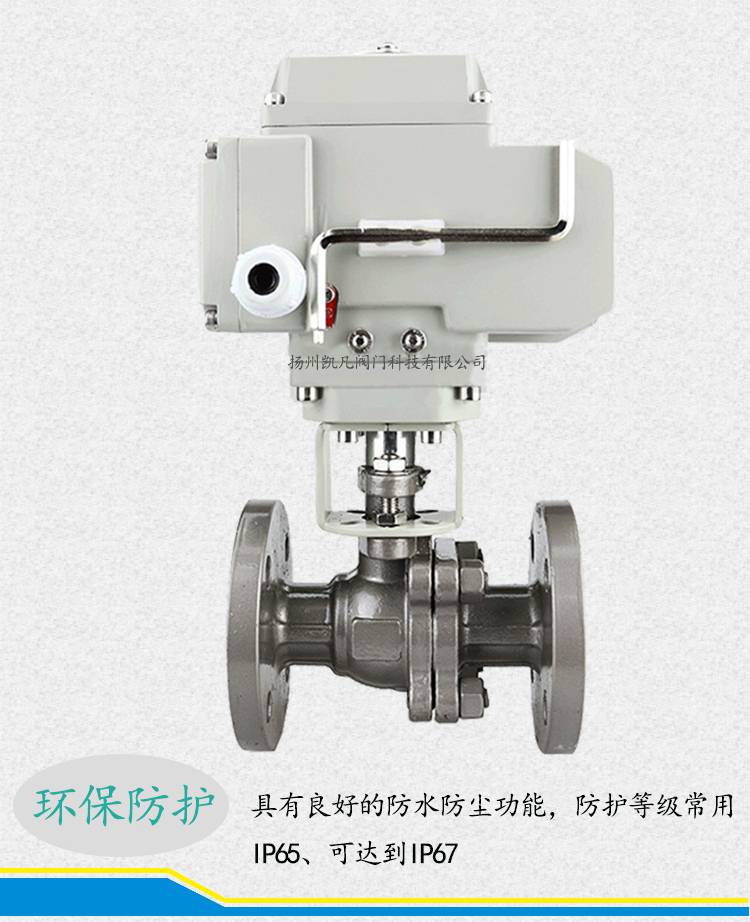

連接方式 法蘭連接 | 防護等級 IP67 | |
閥體材質 WCB | ||
碟板材質 WCB 201L 304 | 功能選項 | |
密封材料 PTFE PTL PPL FH硬質合金 哈氏合金 | 防 爆 型 防爆等級：dIIBT4 | |
工作溫度 | C3：-30℃～150℃ | 信號反饋 X1機械無源信號，X2有源信號 |
C5：-30℃～220℃ | 手動功能 手動功能 電動執行器帶有手動開閥、關閥功能 | |
C6：-30℃～250℃ | 開關型 通電開到位，通電關到位。 | |
C8：-40℃～400℃ | 調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 | |
C9：-40℃～450℃ | 適用介質 強酸、強堿、氣體或液體 | |
標準規范 | 備 注 電動參數請另參考選配的電動執行器資料 | |
法蘭標準 GB9113.1 | ||
檢測與試驗 GB/T13927-1992 | 設計標準 GB/T12237-1989 | |
GB閥體尺寸(mm)配KFE電動執行器 | |||||||||
規格型號 | DN | L | D | D1 | D2 | H | B | Z-ФD | E精小型-電動頭 |
KFBAA15 | 15 | 130 | 95 | 45 | 65 | 176 | 14 | 4-Ф14 | KFE-005 |
KFBAA20 | 20 | 140 | 105 | 55 | 75 | 180 | 14 | 4-Ф14 | KFE-005 |
KFBAA25 | 25 | 150 | 115 | 65 | 85 | 182 | 14 | 4-Ф14 | KFE-005 |
KFBAA32 | 32 | 165 | 135 | 78 | 100 | 188 | 16 | 4-Ф18 | KFE-010 |
KFBAA40 | 40 | 180 | 145 | 85 | 110 | 198 | 16 | 4-Ф18 | KFE-010 |
KFBAA50 | 50 | 200 | 160 | 100 | 125 | 203 | 16 | 4-Ф18 | KFE-015 |
KFBAA65 | 65 | 200 | 180 | 120 | 145 | 222 | 18 | 4-Ф18 | KFE-015 |
KFBAA80 | 80 | 250 | 195 | 135 | 160 | 237 | 20 | 8-Ф18 | KFE-020 |
KFBAA100 | 100 | 280 | 215 | 155 | 180 | 281 | 20 | 8-Ф18 | KFE-040 |
KFBAA125 | 125 | 320 | 245 | 185 | 210 | 300 | 22 | 8-Ф18 | KFE-060 |
KFBAA150 | 150 | 360 | 280 | 210 | 240 | 300 | 24 | 8-Ф23 | KFE-100 |
KFBAA200 | 200 | 400 | 335 | 265 | 295 | 368 | 26 | 12-Ф23 | KFE-100 |
KFBAA250 | 250 | 533 | 405 | 320 | 335 | 418 | 30 | 12-Ф25 | KFE-200 |
應用領域 |
本產品是一種轉角90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長,閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過，配合KFE、KFQ等高性能執行機構，產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、 造紙 、電鉆、制冷等工作領域。 |
產品特點 |
1、流體阻力小，球閥是所有閥類中流體阻力*小的一種，即使是縮徑球閥，其流體阻力也相當小。 |
2、止推軸承減少閥桿摩擦力矩，可使用閥桿長期操作平衡靈活。 |

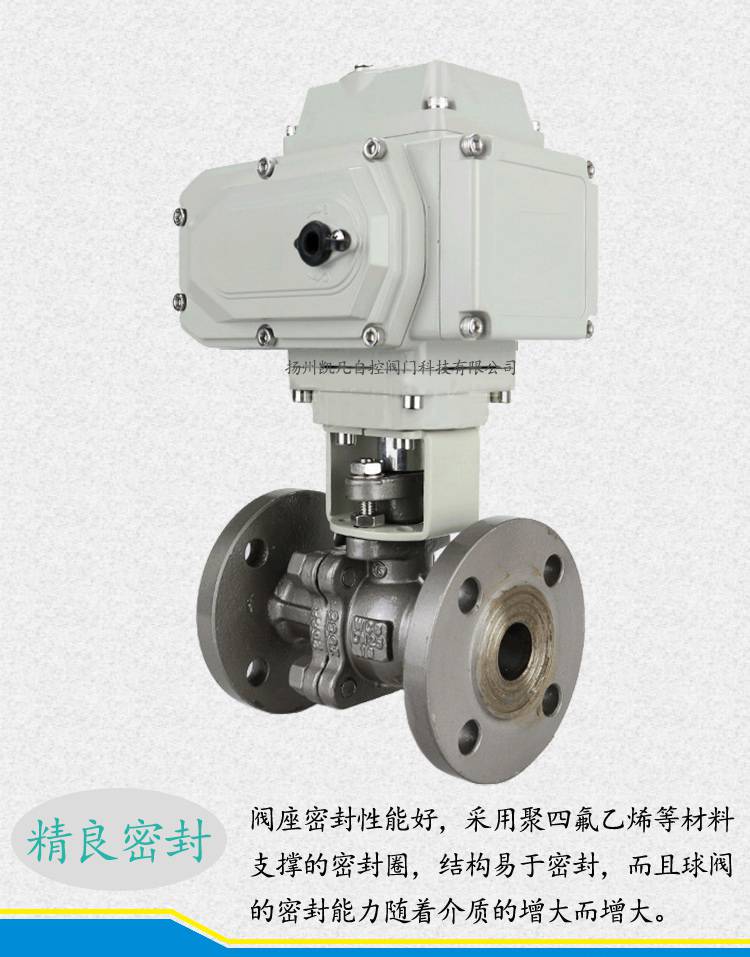

3、閥座密封性能好，采用聚四氟乙烯等材料支撐的密封圈，結構易于密封，而且球閥的密封能力隨著介質的增大而增大。 |
4、閥座密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增大而增大。 |
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，延長球閥的使用壽命。 |
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。 |
