| 產品特性 : | 記錄儀 | 是否進口 : | 否 |
| 產地 : | 瑞士 | 加工定制 : | 否 |
| 類型 : | 避雷器放電記錄儀 | 品牌 : | ABB |
| 型號 : | DJS -ll | 測量范圍 : | 3-35kw |
| 測量精度 : | 85% | 電源 : | 110-220v |
| 外形尺寸 : | 20 30 10 |

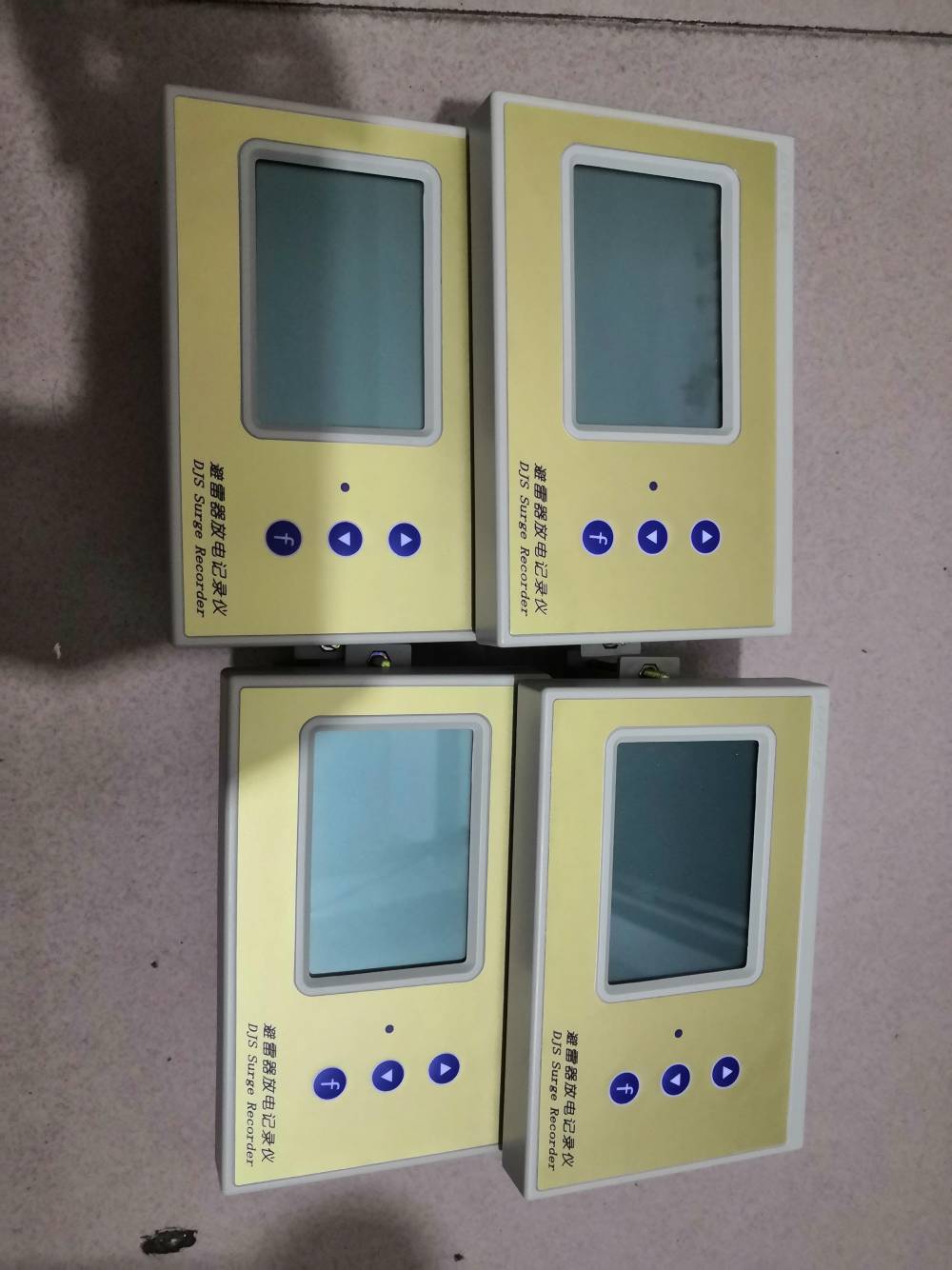

DJS 系列ABB避雷器放電記錄儀 三相計數形式
1.功能簡介 DJS 系列高靈敏避雷器放電記錄儀（以下簡稱 DJS）是一種電子型戶內使用避雷器放電 計數器（可選避雷器泄漏電流在線監測），適用于 35kV 以下的無（有串聯）間隙避雷器的 放電計數用，可在一個計數器上分相記錄 A、B、C 避雷器的放電動作次數以及泄漏電流， 液晶顯示，數據記錄量達千次以上，抗干擾能力強，靈敏度高，并提供網絡通信功能。
2.產品特點 三相集中計數、分條記錄放電次數、漏電流；段碼式 LCD 顯示；具有 Modbus 通信功 能。
3.工作原理、產品組成 DJS 系列高靈敏避雷器放電記錄儀主要由傳感器、顯示器和配套傳輸線纜組成。在正常 的運行電壓下，通過避雷器的泄漏電流值經由傳感器及線纜傳輸?shù)斤@示器，通過顯示器內的 放大電路及 A/D 轉換電路，在顯示器內的微處理器控制下轉換成數字信號并通過 LCD 顯示。 當避雷器流過雷電波、操作波或工頻過電壓時，強大的動作電流將從泄漏電流測量回路被轉 移到顯示器內部的計數器電路，計數器部分則利用電流波形的邊沿采樣原理，獲取操作波或 工頻過電壓電流的信號，再經顯示器內的微處理器處理，實現記錄過電壓的次數值，該數值 并存儲在內部非易失性存儲器中，即使顯示器掉電數據也不會丟失。 圖 1 避雷器放電記錄儀安裝示意圖
4.主要技術參數 1. 適用范圍：3～35kv 系統分立式無（有串聯）間隙避雷器； 2. 使用電源：交直流 110～220v，＜1.5W； 3. 計數形式：A、B、C 三相分別計數，集中液晶顯示三相計數值和泄漏電流值； 4. 小捕獲放電電流：＜10A； 5. 小捕獲脈沖寬度：＜1μs； 6. 泄漏電流監測范圍：0～10mA； 7. 傳感器線長：5 米、7 米及其它定制長度； 8. 通信接口：RS485 接口，標準的工業 Modbus-RTU 協議；?
5.使用方法 21. 按使用說明書將相應的接線連接； 2. 上電裝置完成初始化后進入主界面，集中顯示 A 相計數和電流、B 相計數和電流、C 相計數和電流，如下圖所示； 圖 2 裝置主界面 3. 短按“ f ”鍵，出現“Addr”界面時，顯示本計數器地址碼，如圖所示。若需要調整，短按 “▲”“▼”調整，調整到需要的地址后，短按兩次“ f ”鍵返回到主界面，且調整數據保存 到內部非易失性存儲器； 圖 3 從機地址配置界面 4. 短按兩次“ f ”鍵，出現“CLEAR”提示是否所有計數清零，默認為“NO”即不清零，可 以按“▲”鍵或“▼”鍵切換到“YES”即清零，此時短按“ f ”鍵即可完成裝置內部數據清 零； 圖 4 從機地址配置界面 注意：清零內容為放電計數的計數數值，清零操作不可恢復。 5. 通過
RS485 總線使用后臺軟件管理相關數據，通信協議為工業標準的 Modbus-RTU 協 議。
