| 材質 : | 環氧樹脂6101 | 產地 : | 陜西西安 |
| 功能 : | 防腐防水 | 規格 : | 1-3mm |
| 抗壓強度 : | 25mp | 品牌 : | 漆佳 |
| 適用范圍 : | 工業污水池防腐防水 | 產品特性 : | 玻璃鋼防腐 |
| 顏色 : | 綠色 | 厚度 : | 1-3mm |
| 干燥時間 : | 小于24h | 平整度 : | 小于2mm |
| 耐水性 : | 優 | 耐酸性 : | 優 |
| 抗壓性 : | 好 | 凝固時間 : | 24h |
| 復涂間隔 : | 24h | 發貨周期 : | 3天 |
排風溝防腐蝕面層做法-2厚環氧玻璃鋼
溝壁和蓋板底1.5厚環氧玻璃鋼
環氧樹脂內襯：環氧樹脂加玻璃纖維布制作成防腐防水襯層。
做?法包括三布五油（也稱為三布五涂、三布五膠）、二布四油（涂、膠）、三布五油（涂、膠）、四布六油（涂、膠）、五布七油（涂、膠）、六布八油（涂、膠）、?七布九油（涂、膠）、八布十油（涂、膠）、九布十一油（涂、膠）、十布十二油（涂、膠）等（依此類推，油、涂、膠比布多二遍
環氧樹脂玻璃鋼三布五油防腐，三布五油施工工藝 環氧樹脂玻璃鋼三布五油防腐，三布五油施工工藝
環氧玻璃鋼防腐工程施工方案
一、施工簡介
本工程為消防水池表面涂刷環氧玻璃鋼即三布五油。防腐工程具體施工分為以下幾個步驟：
1、準備工作：
①施工前確保水泥地面完全干透基礎平整，然后才能進行底油涂刷工作。
②準備施工所需玻璃鋼原材料及施工設備。

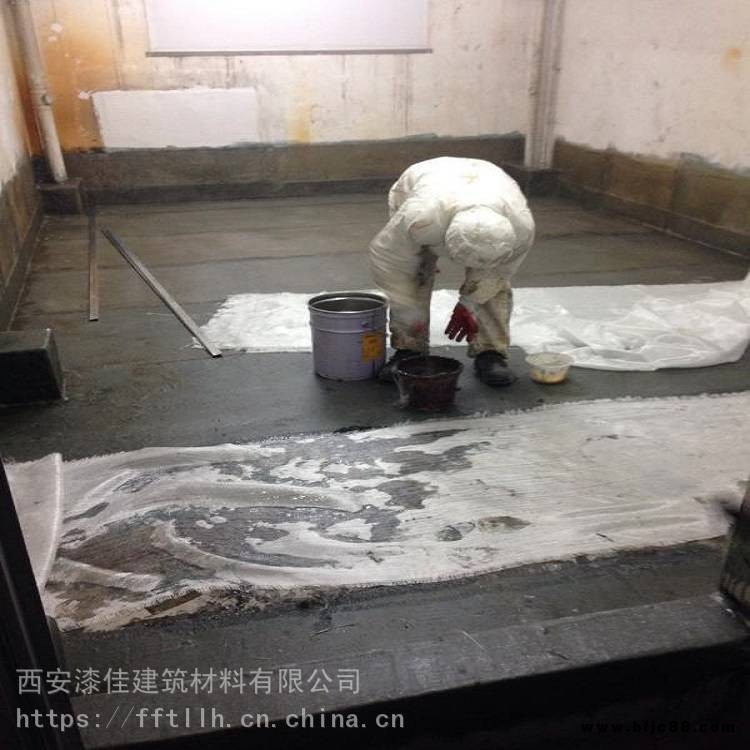

2、具體施工程序為三布五油，即底涂一遍待凝固后再刷一遍環氧，玻璃布一層，中涂一遍、玻璃布一層、中涂一遍、玻璃布一層**后再刷環氧一便封面即可。
3、成品保護：由于施工環境屬于池灌類，不利于環氧的固化成形，所以必須需要48小時的固化時間，待完全固化后即可使用。
二、施工人數計劃如下
1、防腐施工人員5名
2、領班1名 （施工工具自備）
三、施工質量要求
1、按實際現場做好各個環節的施工工作，互檢和專檢以達到質量要求。
2、施工期間施工人員要對自己的本職工作負責，使工作質量不斷提高。
四、安全消防措施
1、由于施工所用原材料為易燃物品，所有進入現場的施工人員都不得吸煙，嚴禁煙火。
2、施工人員進入現場遵守各項規章制度，聽從領班安排。
3、在進行涂刷瓷釉時現場必須設有通風機進行送新風保持水池內空氣新鮮，或佩戴防毒面具以便于更好的施工。
玻璃鋼施工工藝
一、作業條件
施工環境溫度以5—25℃為宜，相對濕度不大于8%，玻璃鋼施工前嚴格檢查地面基礎是否平整，在地面不完全干透的情況下不能進行施工由于施工環竟在地下室所以必要時設有通風及低壓照明設施。
二、混凝土基層表面要求
混凝土表面應堅固、密實、平整，不應有起砂、起殼、裂紋等現象。水池內壁等基礎采用混凝土一次抹好，陰陽角應做成斜角或圓角，以達到方便施工的目的。
三、工藝操作
1、配制耐環氧樹脂的容器應保持清潔、干燥、無油污。
2、配制膠料時，每次配制量應根據工程量及操作人數而定，隨用隨配。
3、環氧樹脂由酒精和T31配制達到固化程度，程序如下：在容器中取定量的環氧樹脂，然后加入T31固化劑充分攪拌均勻，配好后在30分鐘內用完。
4、涂刷玻璃布層數為三遍，**道涂刷完畢進行二遍工序，依次施工到面涂完畢。在確定面涂完全固化的情況下即可使用。
四、質量要求
1、環氧防腐施工完畢后表面色澤均勻無漏涂氣泡等現象出現。
2、耐腐蝕層表面光滑平整，增強層的凹凸部分高差不得超過壁厚的20%。
五、成品保護
1、不允許在防腐層上進行強度檢查，以免測試的小孔給成品帶來不利影響。但可將具有酸堿物質滴灑在表面進行防腐性能測試。
2、嚴防焊接火花掉在成品表面，如有接觸時必須設襯板或鐵板做為防護。
