| 產品特性 : | 高溫淬火 | 加工定制 : | 是 |
| 品牌 : | 恒眾鑫誠 | 型號 : | HZXC76 |
| 產品別名 : | 齒輪減速機 | 規格 : | 常規 |
| 用途 : | 顆粒機 | 速比 : | 16/18/20/22/40 |
| 款式 : | 立式/臥式 |

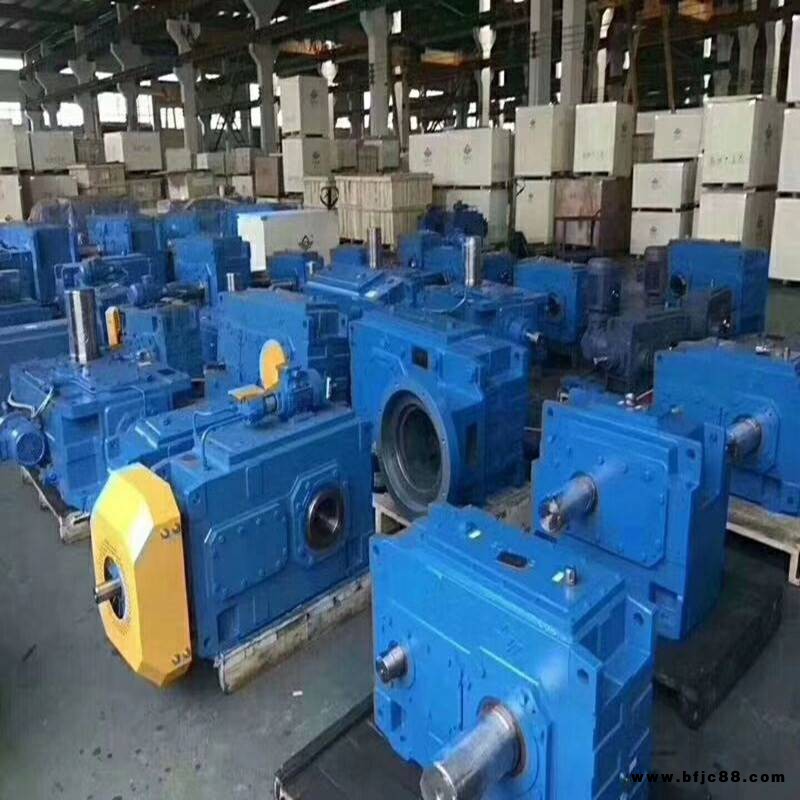

生物質顆粒機齒輪箱560/850顆粒機變速箱及配件背景技術：
在生物質顆粒機傳動系統中常見的結構是把顆粒機基座與齒輪箱合成一體，這種傳動結構使得齒輪箱的外形尺寸變大，這樣既增加了制造成本，又不便于齒輪箱維護與維修；一旦齒輪箱出現故障，就會引起生產線長時間停機，從而也造成維護成本提高。
技術實現要素：
為了改善上述生物質顆粒機傳動結構的局限性，滿足生物質顆粒機傳動系統的減速增扭要求，本實用新型提供給了一種生物質顆粒機專用的齒輪箱，該齒輪箱在生物質顆粒機傳動系統中起減速增扭的作用，該齒輪箱與顆粒機基座分別獨立設計，這樣齒輪箱的設計條件僅取決于齒輪箱所傳遞的機械功能和熱功率，不必考慮顆粒機基座安裝尺寸，能大大減小齒輪箱外形尺寸；既節約了制造成本，又便于齒輪箱維護和維修。即使齒輪箱出現故障問題，也只須更換一臺新的齒輪箱就可以使顆粒機繼續工作，大大縮短了設備維修時間，從而降低了設備的維護成本。
為了達到上述目的，本實用新型是通過以下技術方案實現的：
本實用新型是一種生物質顆粒機專用齒輪箱，包括：錐齒輪軸、冷卻風扇、軸承座、箱體、端蓋、錐齒輪、中間級齒輪軸、中間級齒輪、末級齒輪軸、內花鍵輸出軸、末級齒輪、管接頭、分油器、銅管、油泵電機組，箱體的上安裝面的四個光孔通過螺栓螺接在生物質顆粒機基座的螺紋接口處，軸承座的八個光孔通孔螺栓螺接在箱體的螺紋接口處，錐齒輪軸通過軸承放置在軸承座的軸承孔內，錐齒輪通過平鍵套裝在中間級齒輪軸上，中間級齒輪軸通過軸承放置在箱體的軸承孔內，中間級齒輪通過平鍵套裝在末級齒輪軸上，末級齒輪軸通過軸承放置在箱體的軸承孔內，末級齒輪通過平鍵套裝在內花鍵輸出軸上，內花鍵輸出軸通過軸承放置在箱體的軸承孔內。
本實用新型的進一步改進在于：端蓋的光孔通孔螺栓螺接在箱體的螺紋接口處。
本實用新型的進一步改進在于：冷卻風扇通過平鍵套裝在錐齒輪軸的輸入軸處。
本實用新型的進一步改進在于：的油泵電機組的四個光孔通過螺栓螺接在箱體的螺紋接口處，分油器的兩個光孔通過螺栓螺接在箱體的螺紋接口處，銅管經擴口后螺接在各管接頭上，管接頭的螺紋分別螺接在箱體的油泵進油口螺紋處、油泵電機組的出油口螺紋處、分油器的進油口螺紋處和各端蓋的進油口螺紋處。
生物質顆粒機是采用電機直聯方式運轉，電動機通過齒式聯軸器與齒輪箱錐齒輪軸輸入軸聯接，經過錐齒輪副90°變向和兩級圓柱斜齒輪副減速增扭，實現臥式電機傳動立式齒輪箱內花鍵輸出軸運轉，內花鍵輸出軸再驅動壓輥碾壓模具的內表面完成顆粒壓制過程。
由于齒輪箱是立式安裝，因此必須要考慮齒輪箱的潤滑方式，該齒輪箱采用油泵電機組進行強制潤滑。利用齒輪箱箱體存儲一定量的潤滑油，經過油泵將箱體內的潤滑油送至分油器，分油器再經過銅管和管接頭分別將潤滑油送至未浸到潤滑油的各軸承進油口端蓋螺紋處，實現對軸承和齒輪潤滑。
由于齒輪箱傳遞的功率較大，完全靠自身箱體外表面散熱，不能滿足齒輪箱熱功率要求，因此需要對該齒輪箱進行輔助冷卻。該齒輪箱采用冷卻風扇對齒輪箱進行輔助冷卻；冷卻風扇通過平鍵套裝在錐齒輪軸輸入軸處，利用電動機的動力通過平鍵驅動風扇高速旋轉，從而加快齒輪箱外表面與周圍空氣流動，來實現冷卻功能。
本實用新型的有益效果：1、外觀優美，結構緊湊，外形尺寸小，節約了制造成本；2、提高了設備的維修性，縮短了設備的維修時間，降低了設備的維修成本；3、通過增加潤滑和冷卻附件，降低了齒輪箱的運行溫度，這既延長了潤滑油的更換時間，又提高了設備運行的可靠性。
