| 加工定制 : | 是 | 品牌 : | 龍貫 |
| 型號 : | HC81X | 種類 : | SFCV橡膠瓣式 |
| 材質 : | 球墨鑄鐵 | 連接形式 : | 法蘭 |
| 結構形式 : | 蝶式 | 公稱通徑 : | DN50-500 |
| 適用介質 : | 水 | 形態 : | 蝶式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 水力控制 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
| 是否跨境貨源 : | 否 |

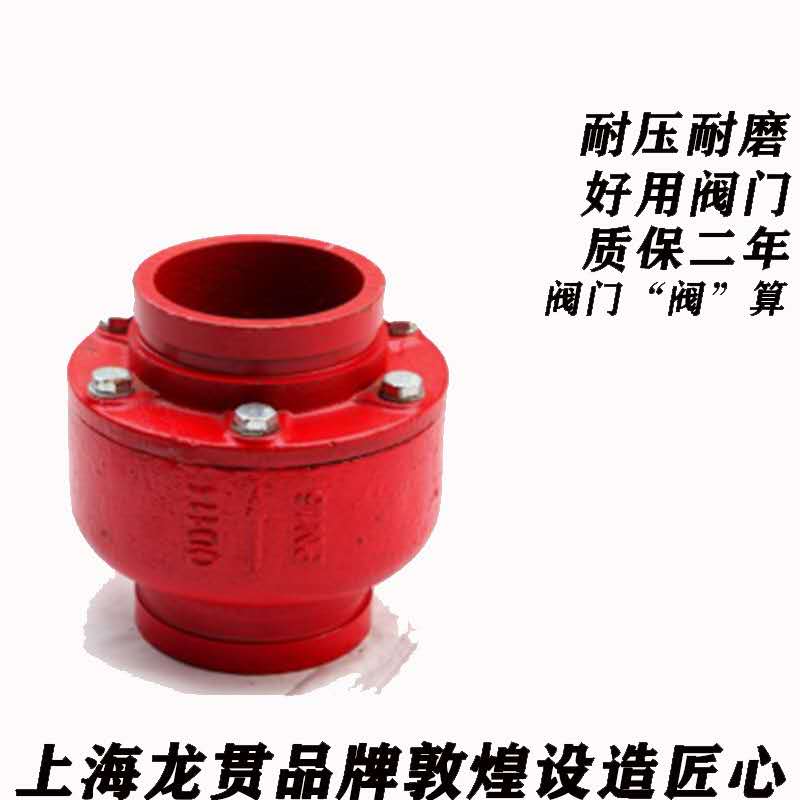

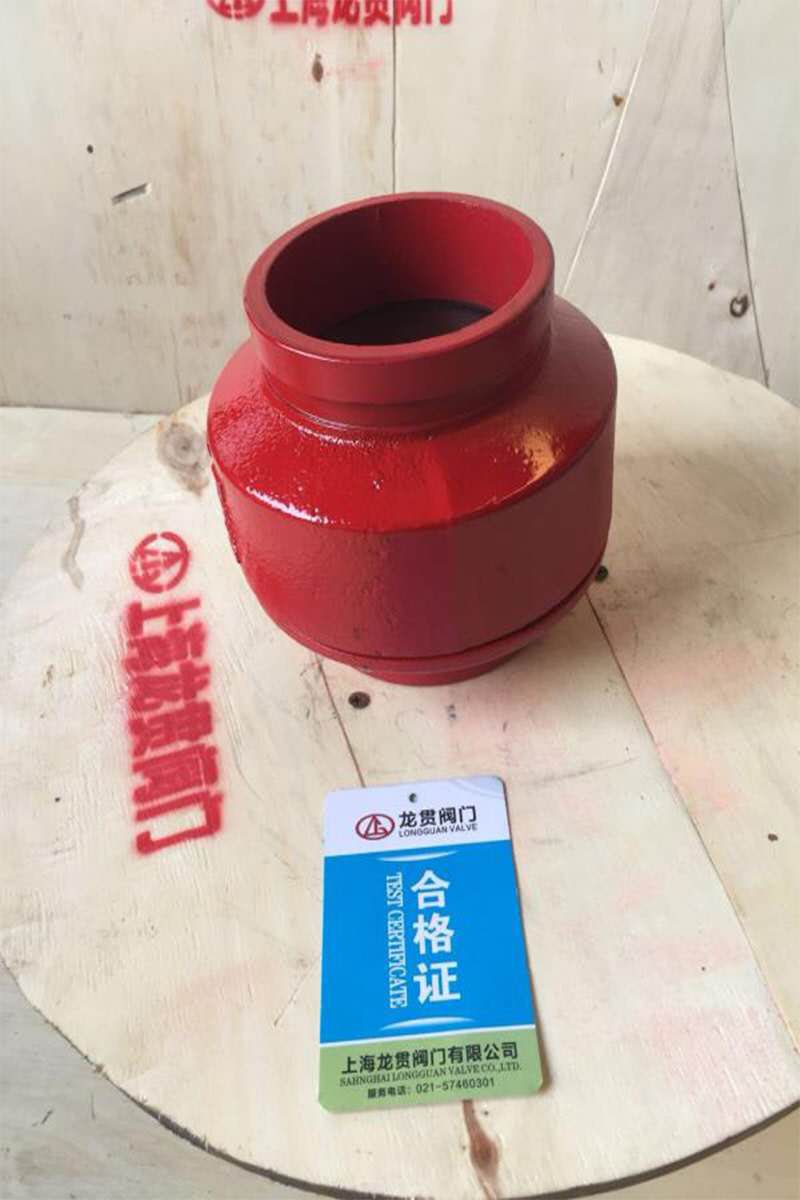

溝槽（卡箍）消聲止回閥它具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養，有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生仿差，解決溫差所產生熱脹冷縮等優點。廣泛應用于輸送流體管道的給排水，消防、空調、燃氣、石油、化工、水處理、市政、造船等管道工程作為控制流體作用。
主要技術參數
公稱壓力 | 1.O | 1.6 | 2.5 | |||||||
試驗壓力 | 殼體強度 | 1.5 | 2.4 | 3.75 | ||||||
密封性能 | 1.1 | 1.76 | 2.75 | |||||||
適用介質 | 產品類型 | 鑄鐵、球墨鑄鐵 | 銅 | 碳鋼 | 不銹鋼 | |||||
適用介質 | 水、水蒸汽、油品、空氣 | 水、水蒸汽 | 水、水蒸汽、油品、空氣 |
| ||||||
工作溫度 | 密封面材質 | 橡膠 | 乙腈橡膠 | 乙丙橡膠 | 氟橡膠 | 聚四氟塑料 | 銅 | 不銹鋼 | ||
工作溫度 | 60 | 80 | 250 | 250 | 200 | 200 | 200 | |||
主要零件材料
產品類型 | 材質 | ||||
閥體 | 閥板 | 閥軸 | 密封面 | ||
鑄鐵 | HT200 | 球鐵、碳鋼、噴涂或不銹鋼 | 鉻不銹鋼 | 不銹鋼或銅 | 橡膠NBR、丁晴橡膠NBR、乙丙EPOM、氟橡膠PTFE、 |
球墨鑄鐵 | QT450 | 球鐵、碳鋼、噴涂或不銹鋼 | 鉻不銹鋼 | 不銹鋼或銅 | |
銅 | 銅 | 銅或不銹鋼 | 鉻不銹鋼 | 鋼 | |
碳鋼 | WCB | 球鐵、碳鋼、噴涂或不銹鋼 | 鉻不銹鋼 | 不銹鋼或銅 | |
不銹鋼 | 1Crl8Ni9T1(304) | 不銹鋼 | 不銹鋼 | 不銹鋼 | |
主要外形及連接尺寸
公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | - | |||
D | 57 | 60 | 76 | 89 | 108 | 114 | 133 140 | 159 165 168 | 219 | 273 | 325 | 377 | 426 | 480 | 530 | 630 |
| |
A1 | 14.5 | 14.5 | 14.5 | 16 | 16 | 16 | 19 | 19 | 19 | 25 | 25 | 25 | 25 | 25 | - | |||
B1 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | - | |||
C | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.5 | 2.5 | 3.3 | 3.3 | 5.5 | 5.5 | 55 | 55 | - | |||
H81X | L | 140 | 140 | 150 | 80 | - | 220 | 258 | 332 | 370 | - | - | - | - | - | - | ||
