| 品牌 : | 龍貫 | 型號 : | D341X |
| 結構形式 : | 垂直板式 | 加工定制 : | 否 |
| 材質 : | 球墨鑄鐵 | 連接形式 : | 法蘭 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 雙向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 調節 |
| 類型(通道位置) : | 直通式 | 口徑 : | DN50-400 |
| 公稱通徑 : | 50-400(mm） | 3C閥門類別 : | 工業 |
| 是否跨境貨源 : | 否 |
選擇“龍貫閥門”的4大理由
1.現貨批發、閃電發貨、承接定制
2.廠家直銷、提供增值稅專用
3.產品經專業機構認證、品質保障
4.交易、承諾質保18個月
5.誠招代理
可根據客戶需求進行加工 ，或者來樣加工
詳情可咨詢旺旺

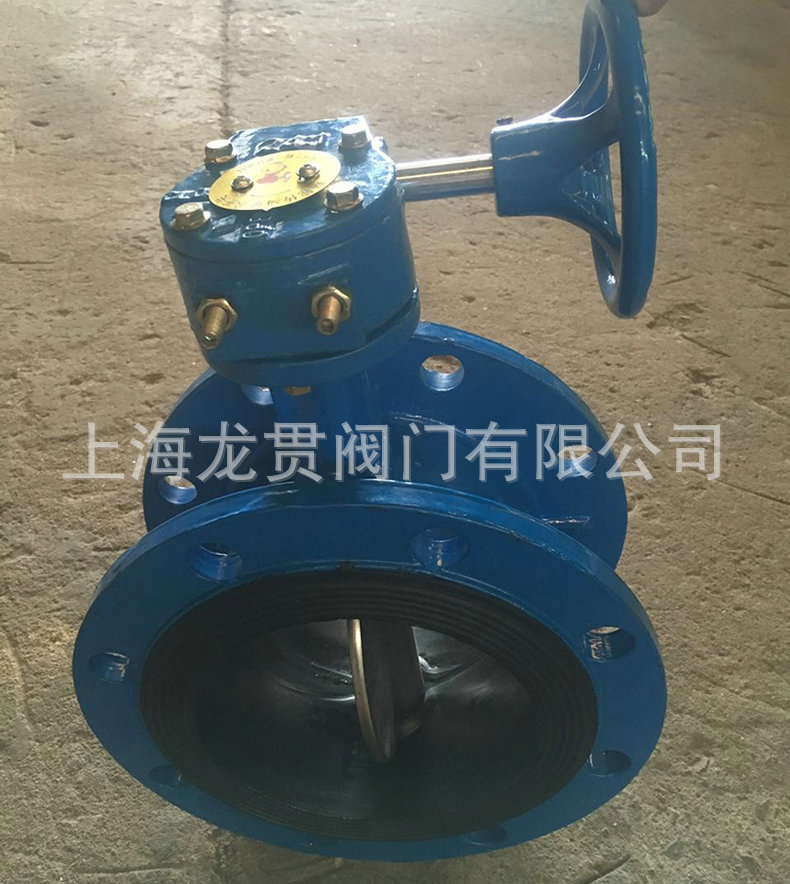

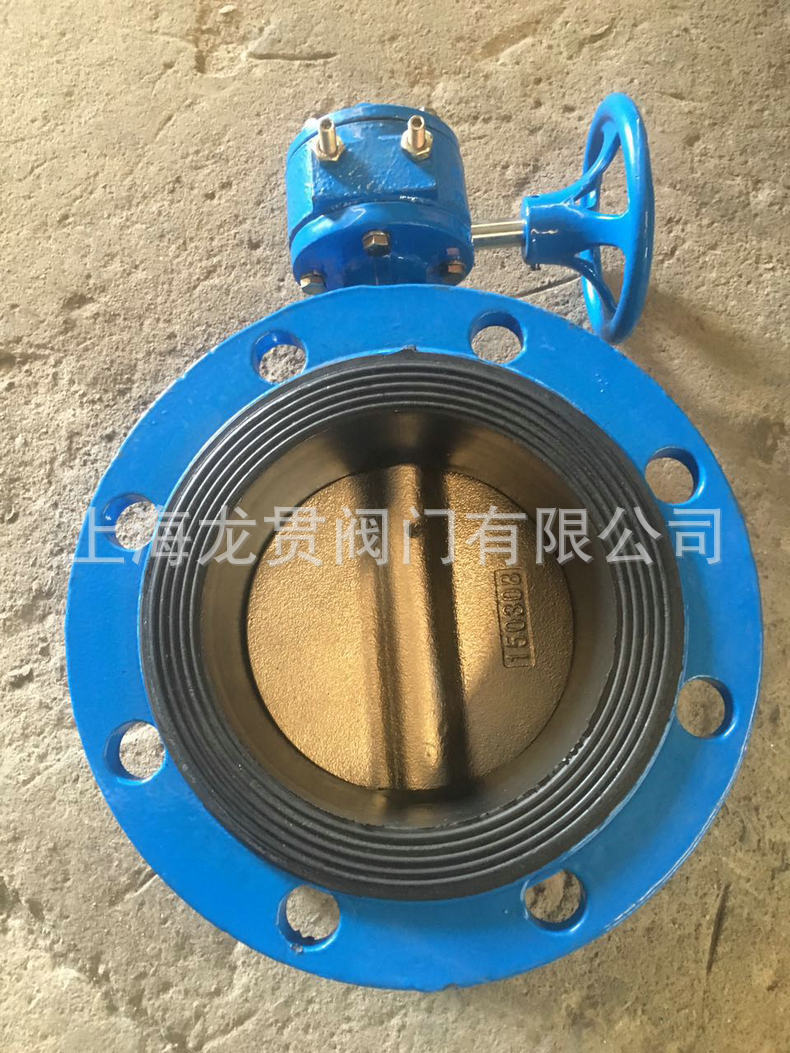

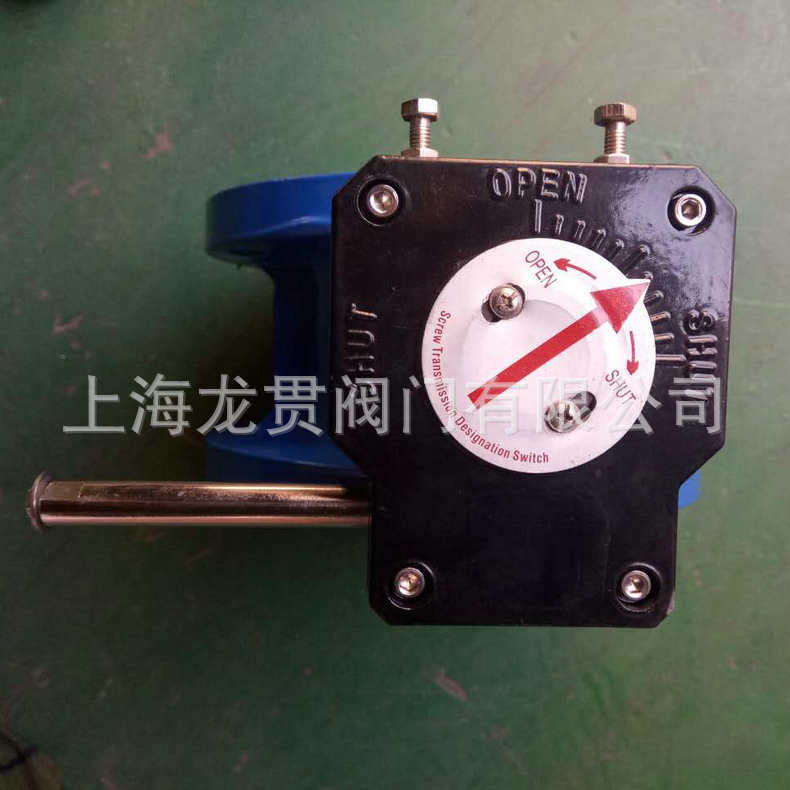

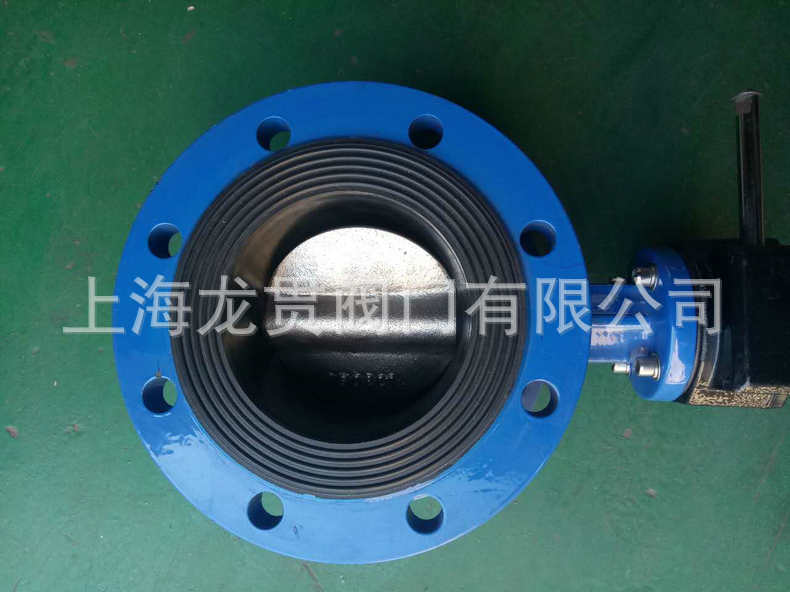

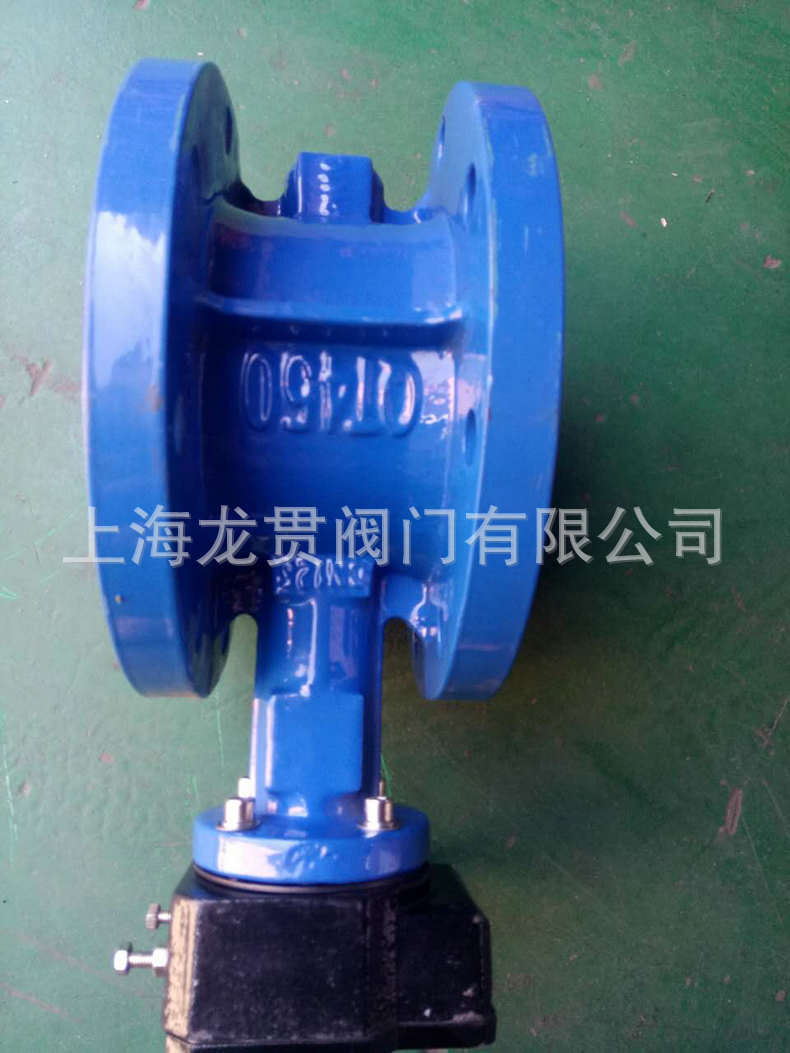

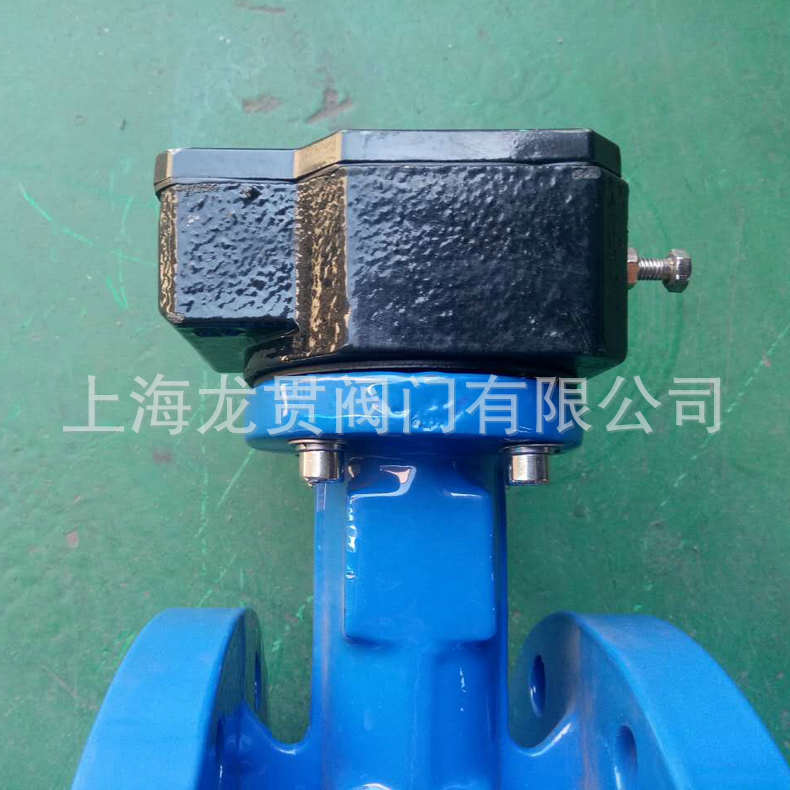

D341X-1法蘭渦輪蝶閥：適用于溫度120，公稱壓力1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
其主要特點為:
1、設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
設計制造標準
設計標準:GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000; GB/T9115.1-2000; JB78
結構長度:GB/12221-1989
壓力試驗:GB/T13927-1992; JB/T9092-1999
主要技術參數
公稱通徑 | DN(mm) | 502000 | ||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
試驗壓力Ps(MPa) | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
![]()
主要零件的材質
零件名稱 | 材料 |
閥體 | 各種橡膠、聚四氟 |
蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
密封圈 | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
閥桿 | 2Cr13、不銹鋼 |
填料 | O型圈、柔性石墨 |
主要連接及外形尺寸
公稱通徑 | 結構 長度 | 外形尺寸(參考值) | 連接尺寸(標準值) | 參考 重量 | |||||||||||||||||
0.6MPa | |||||||||||||||||||||
mm | inch | L | H | H0 | A | B | D | D1 | D2 | n-d | |||||||||||
50 | 2 | 108 | 63 | 306 | 180 | 200 | 140 | 110 | 88 | 4-14 | 13 | ||||||||||
65 | 21/2 | 112 | 70 | 321 | 180 | 200 | 160 | 130 | 108 | 4-14 | 14 | ||||||||||
80 | 3 | 114 | 83 | 346 | 180 | 200 | 190 | 150 | 124 | 4-18 | 15.5 | ||||||||||
100 | 4 | 127 | 105 | 387 | 180 | 200 | 210 | 170 | 144 | 4-18 | 19.5 | ||||||||||
125 | 5 | 140 | 115 | 411 | 180 | 200 | 240 | 200 | 174 | 8-18 | 25.5 | ||||||||||
150 | 6 | 140 | 137 | 447 | 270 | 280 | 265 | 225 | 199 | 8-18 | 28.5 | ||||||||||
200 | 8 | 152 | 164 | 572 | 270 | 280 | 320 | 280 | 254 | 8-18 | 48 | ||||||||||
250 | 10 | 250 | 206 | 646 | 270 | 280 | 375 | 335 | 309 | 12-18 | 69 | ||||||||||
300 | 12 | 270 | 230 | 738 | 380 | 420 | 440 | 395 | 363 | 12-22 | 91 | ||||||||||
350 | 14 | 290 | 248 | 761 | 380 | 420 | 490 | 445 | 413 | 12-22 | 110 | ||||||||||
400 | 16 | 310 | 289 | 877 | 450 | 470 | 540 | 495 | 463 | 16-22 | 140 | ||||||||||
450 | 18 | 330 | 320 | 938 | 480 | 490 | 595 | 550 | 518 | 16-22 | 180 | ||||||||||
500 | 20 | 350 | 343 | 993 | 480 | 490 | 645 | 600 | 568 | 20-22 | 215 | ||||||||||
600 | 24 | 390 | 413 | 1131 | 480 | 490 | 755 | 705 | 667 | 20-26 | 290 | ||||||||||
700 | 28 | 430 | 478 | 1476 | 640 | 660 | 860 | 810 | 772 | 24-26 | 560 | ||||||||||
800 | 32 | 470 | 525 | 1533 | 640 | 660 | 975 | 920 | 878 | 24-30 | 910 | ||||||||||
900 | 36 | 510 | 585 | 1655 | 750 | 860 | 1075 | 1020 | 978 | 24-30 | 1500 | ||||||||||
1000 | 40 | 550 | 640 | 1765 | 850 | 900 | 1175 | 1120 | 1078 | 28-30 | 1750 | ||||||||||
1200 | 48 | 630 | 755 | 1995 | 850 | 900 | 1405 | 1340 | 1292 | 32-33 | 2180 | ||||||||||
1400 | 56 | 710 | 910 | 2310 | 1000 | 925 | 1630 | 1560 | 1510 | 36-36 | 2400 | ||||||||||
1600 | 64 | 790 | 1030 | 2595 | 1000 | 925 | 1830 | 1760 | 1710 | 40-36 | 2870 | ||||||||||
1800 | 72 | 870 | 1140 | 2810 | 1100 | 980 | 2045 | 1970 | 1918 | 44-39 | 3380 | ||||||||||
2000 | 80 | 950 | 1250 | 3100 | 1100 | 980 | 2265 | 2180 | 2180 | 48-42 | 4010 | ||||||||||
