| 加工定制 : | 否 | 品牌 : | 龍貫 |
| 型號 : | D41X | 材質 : | 球墨鑄鐵 |
| 連接形式 : | 法蘭 | 結構形式 : | 垂直板式 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 雙向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 調節 |
| 類型(通道位置) : | 直通式 | 口徑 : | DN50-500 |
| 公稱通徑 : | 50-500(mm) | 3C閥門類別 : | 工業 |
| 是否跨境貨源 : | 否 |
選擇“龍貫閥門”的4大理由
1.現貨批發、閃電發貨、承接定制
2.廠家直銷、提供增值稅專用
3.產品經專業機構認證、品質保障
4.交易、承諾質保18個月
5.誠招代理
可根據客戶需求進行加工 ，或者來樣加工
詳情可咨詢旺旺

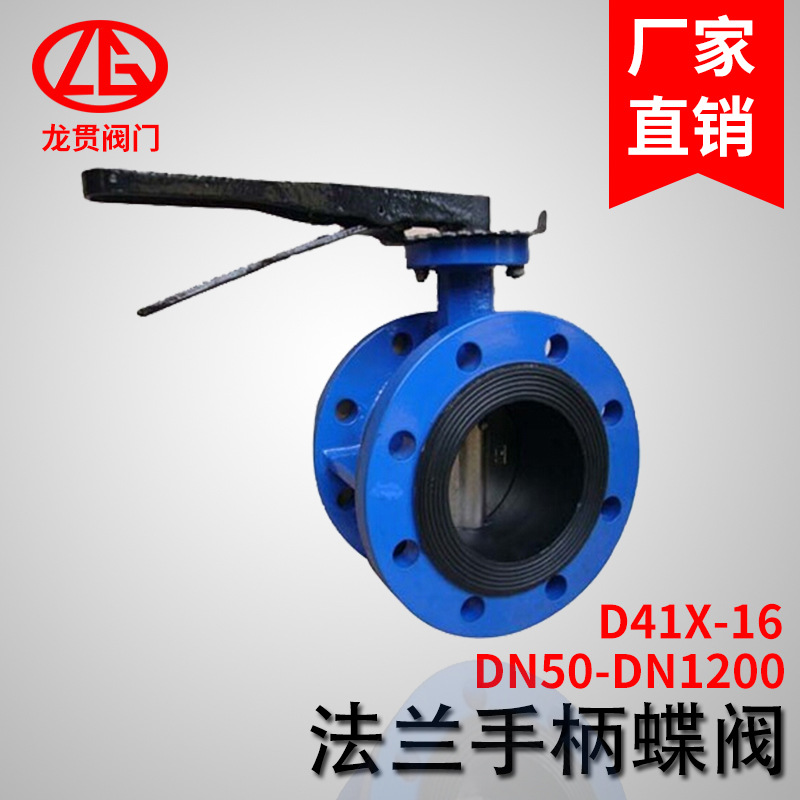

法蘭手柄蝶閥D41X-16
閥門材料：鑄鐵、碳鋼、不銹鋼 | 法蘭連接尺寸：GB/T17241。6-98； GB9115-88 | |||||||||
密封圈材料：天然橡膠（NR）-20+85 | 結 構 長 度：GB12221-89 | |||||||||
乙丙橡膠（EPDM）-40+125 | 壓 力 試 驗：GB/T13927-92； | |||||||||
橡膠（NBR）-20+82 | ||||||||||
硅橡膠（SI）-70+150 | ||||||||||
通徑（DN） | L | D1 | D | Z-d | H | Ho | A | B | Wt/Kgs | |
50 | 108 | 125 | 165 | 4-14 | 82.5 | 238 | 270 | 65 | 8.5 | |
65 | 112 | 145 | 185 | 4-18 | 92.5 | 258 | 270 | 65 | 9.5 | |
80 | 124 | 160 | 200 | 8-18 | 100 | 278 | 270 | 65 | 11 | |
100 | 127 | 180 | 220 | 8-18 | 110 | 293 | 270 | 65 | 15 | |
125 | 140 | 210 | 250 | 8-18 | 125 | 309 | 310 | 65 | 21 | |
150 | 140 | 240 | 285 | 8-22 | 142.5 | 636 | 310 | 65 | 24 | |
200 | 152 | 295 | 340 | 8-22 | 170 | 514 | 365 | 90 | 41 | |
氟橡膠（FPM）-23+150 |
氟丁橡膠（CR）0+80 |
丁基橡膠（IIR）-40+100 |
聚四氟乙烯塑料（PTFE）+10+150 |
適用介質：淡水、污水、海水、空氣、蒸氣、食品、 |
藥品、各種油類、酸類、堿類、鹽類等。 |
通徑（DN） | L | D | D1 | Z-d | H | Ho | A | B |
50 | 108 | 165 | 125 | 4-18 | 63 | 360 | 193 | 125 |
65 | 112 | 185 | 145 | 4-18 | 70 | 321 | 193 | 125 |
80 | 114 | 200 | 160 | 8-18 | 83 | 346 | 193 | 125 |
100 | 127 | 220 | 180 | 8-18 | 105 | 387 | 193 | 125 |
125 | 140 | 250 | 210 | 8-18 | 115 | 411 | 193 | 125 |
150 | 140 | 285 | 240 | 8-18 | 137 | 447 | 193 | 125 |
200 | 152 | 340 | 295 | 8-18 | 164 | 572 | 165 | |
250 | 250 | 395 | 350 | 12-22 | 206 | 646 | 165 | |
300 | 270 | 445 | 400 | 12-22 | 230 | 738 | 175 | |
350 | 290 | 505 | 460 | 16-22 | 248 | 761 | 175 | |
400 | 310 | 565 | 515 | 16-22 | 289 | 877 | 210 | |
450 | 330 | 615 | 565 | 20-26 | 320 | 938 | 210 | |
500 | 350 | 670 | 620 | 20-26 | 343 | 993 | 210 | |
600 | 390 | 780 | 725 | 20-30 | 413 | 1131 | 210 | |
700 | 430 | 895 | 840 | 24-30 | 478 | 1476 | 320 | |
800 | 470 | 1015 | 950 | 24-33 | 525 | 1533 | 320 | |
900 | 510 | 1115 | 1050 | 28-33 | 585 | 1655 | 320 | |
1000 | 550 | 1230 | 1160 | 28-36 | 640 | 1765 | 400 | |
1200 | 630 | 1455 | 1380 | 32-39 | 755 | 1995 | 400 |
