| 品牌 : | 中特 | 型號 : | YB43X-10 |
| 材質 : | 鑄鐵 | 連接形式 : | 法蘭 |
| 適用介質 : | 水 | 公稱通徑 : | 50-2000 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 配件 |
| 類型(通道位置) : | 直通式 |
?
產品簡介

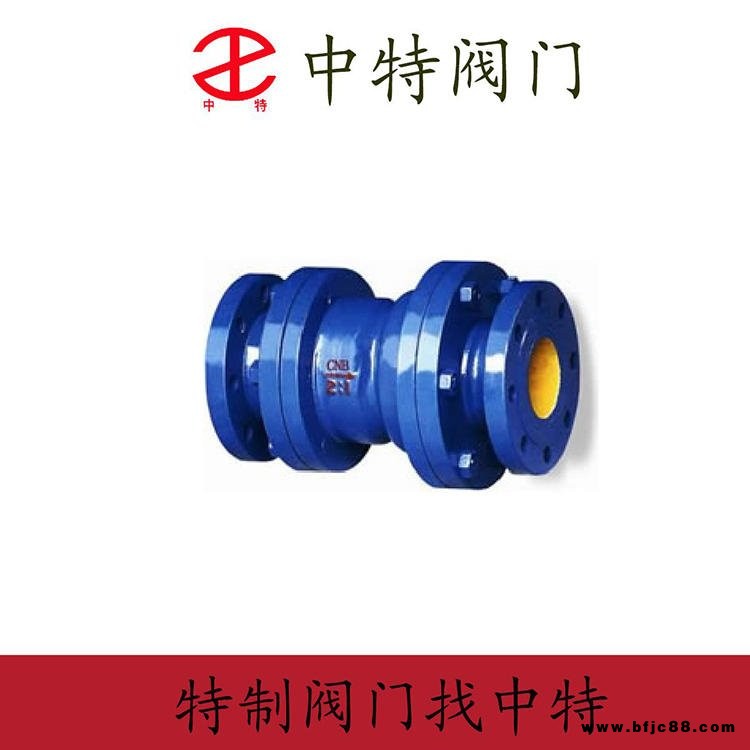

YB43X-10、YB43X-16 型鑄鐵比例式減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為橡膠，公稱壓力 PN10~PN16，閥體材料為鑄鐵的固定比例式減壓閥。
詳細介紹
產品說明：
一、產品說明
鑄鐵比例式減壓閥主要結構由閥體、進口壓蓋、活塞、出口壓蓋及?O?型圈、密封墊等零件組成。YB43X-10、YB43X-16?型鑄鐵比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成壓力差從而改變進水與出水的壓力狀況，達到減壓的目的。
二、YB43X-10、YB43X-16?型鑄鐵比例式減壓閥主要性能參數?
型號 | PN | 工作壓力?/?MPa | 適用溫度?/?℃ | 適用介質 |
YB43X-10 | 10 | 1.0 | ≤90 | 水、氣 |
YB43X-16 | 16 | 1.6 | ≤90 | 水、氣 |
三、YB43X-10、YB43X-16?型鑄鐵比例式減壓閥零部件材料
型號 | 閥體材料 |
YB43X-10 | 鑄鐵 |
YB43X-16 | 鑄鐵 |
?
1簡介
比例式減壓閥,外形美觀,質量可靠,比例準確,工作平穩,既減動壓也減靜壓。 該閥利用閥體內部活塞兩端不同載面積產生的壓力差,改變閥后的壓力,達到減壓目的。比例式減壓閥的減壓比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根據要求設計特殊比例的減壓閥。
2工作原理
當在閥后管網上無用水時閥門關閉，閥前后壓力比是定值；當閥后管網啟用消火栓或噴頭噴水時，閥前壓力大于閥后壓力，推動活塞后移比例式減壓閥打開，閥后管網壓力隨流量的增加而降低（符合流量-壓力特性曲線），直至達到平衡位置，活塞停止移動。 當閥后管網停止用水時由于活塞后端壓強升高，比例式減壓閥活塞失去平衡狀態而前移，比例式減壓閥關閉。一般選擇比例式減壓閥是使設計流量在流量-壓力特性曲線的直線段上，這樣閥后壓力與閥前壓力仍呈比例關系。
3技術參數
適用介質 | 水、氣體 | |||
適用溫度 | ≤ 90℃ | |||
壓力誤差 | ≤8 % | |||
小開啟壓力 | 2∶1 | 0.2MPa | ||
小開啟壓力 | 3∶1 | 0.3MPa | ||
連接形式 | 法蘭、內螺紋 | |||
主要零件材料 | 閥體 | 錫青銅 | 不銹鋼 | 鑄鐵 |
主要零件材料 | 內件 | 錫青銅 | 不銹鋼 | 錫青銅或不銹鋼 |
4外形尺寸
編輯
公稱通徑 DN （ mm ） | A | D3 |
25 | 232 | 115/125 |
32 | 246 | 140/150 |
40 | 256 | 150/155 |
50 | 270 | 165/175 |
65 | 306 | 185/200 |
80 | 320 | 210/230 |
100 | 340 | 240/265 |
125 | 400 | 275/300 |
150 | 429 | 310/350 |
200 | 358 | 355/400 |
?
型號 | 公稱壓力 | 公稱通徑 DN （ mm ） | L |
YB43X-10T （ B 型） | 1.0 | 50 | 85 |
1.0 | 65 | 102 | |
1.0 | 80 | 122 | |
1.0 | 100 | 140 | |
1.0 | 125 | 160 | |
1.0 | 150 | 178 | |
1.0 | 200 | 230 | |
YB43X-16T （ B 型） | 1.6 | 50 | 85 |
1.6 | 65 | 102 | |
1.6 | 80 | 122 | |
1.6 | 100 | 140 | |
1.6 | 125 | 160 | |
1.6 | 150 | 178 | |
1.6 | 200 | 230 |
