| 品牌 : | 中特 | 型號 : | DP17 |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 適用介質 : | 水 | 公稱通徑 : | 50-2000 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 類型(通道位置) : | 直通式 |

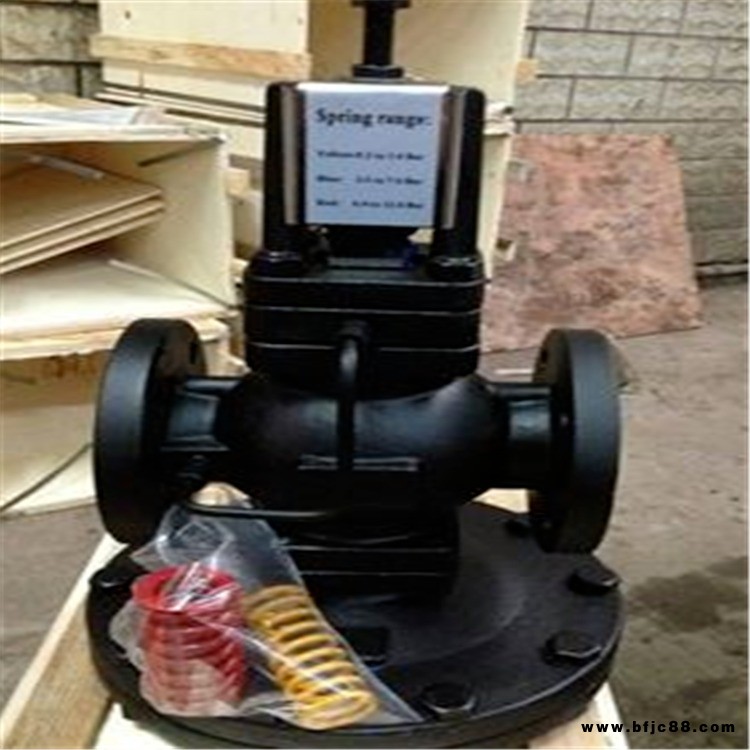

DP17斯派莎克減壓閥
啟動前導閥彈簧處于自由狀態時，主閥和導閥處于關閉狀態。導閥有彈簧力作用打開，蒸汽經由導閥進入主隔膜室，一部分蒸汽則經由控制孔流出，當導閥流入的蒸汽大于由控制孔流出的蒸汽，主隔膜閥中的控制壓力增大，打開主閥。隨著蒸汽流過主閥，下游壓力的增量經由感應管反饋，作用在導閥隔膜下，平衡隔膜上部的彈簧壓力，使導閥組建關閉節流，維持主隔膜中的壓力，控制主閥開度輸送適量的蒸汽。調節導閥隔膜上的彈簧即可改變下游壓力。同時，25系列調節閥的所有零件均能夠分解檢查或保養，而無需移動管路中的主閥體。正確的選型和安裝保養，更能保證其長期無故障的工作。
DP17斯派莎克減壓閥的設計制造完全依據使用者的需求，其多元化的組合在工業界沒有任何其他的調節閥可與之媲美。為了實現多目標控制設備的獨立性和經濟性，可在同一個主閥上組合多種控制，無論是溫度控制、壓力調節還是二者在一起，都能做到反應迅速、控制精確、安全可靠。DP17減壓閥的所有零件均能夠分解檢查或保養，而無需移動管路中的主閥體。正確的選型和安裝保養，更能保證其長期無故障的工作。
二、工作原理：
? ? ? ? ? ? ?斯派莎克 減壓閥是通過啟閉件的節流，將進口壓力減至某一需要的出口壓力，并使出口壓力保持穩定。減壓閥出廠時，調節彈簧處于未壓縮狀態，此時主閥瓣和付閥瓣處于關閉狀態，使用時按順時針轉動調節螺釘，壓縮調節彈簧，使膜瓣移頂開付閥瓣，介質由a孔通過付閥座到b孔進入活塞上方，活塞在介質壓力的作用下，向下移動推動主閥瓣離開主閥座，使介質流向閥后。
性能特點：
? ? ? ? ? ? 當在閥后管網上無用水時閥門關閉，閥前后壓力比是定值;當閥后管網啟用消火栓或噴頭噴水時，閥前壓力大于閥后壓力，推動活塞后移減壓閥打開，閥后管網壓力隨流量的增加而降低(符合流量-壓力特性曲線)，直至達到平衡位置，活塞停止移動。 當閥后管網停止用水時由于活塞后端壓強升高，減壓閥活塞失去平衡狀態而前移，減壓閥關閉。
四、主要性能規范：
公稱壓力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
殼體試驗壓力(MPa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 |
密封試驗壓力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
進口壓力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口壓力范圍(MPa) | 0.1~1.0 | 0.2~1.6 | 0.2~2.5 | 0.5~3.5 | 0.5~3.5 | 0.5~4.5 |
小閥前閥后壓差(MPa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
壓力特性偏差 | 符合GB/T12245-2005標準 | |||||
流量特性偏差 | 符合GB/T12245-2005標準 | |||||
泄漏率 | 0 | |||||
工作溫度 | ≤120°C | |||||
