| 品牌 : | 中特 | 型號 : | Y43H-16P |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 適用介質 : | 水 | 公稱通徑 : | 50-2000 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 配件 |
| 類型(通道位置) : | 直通式 |

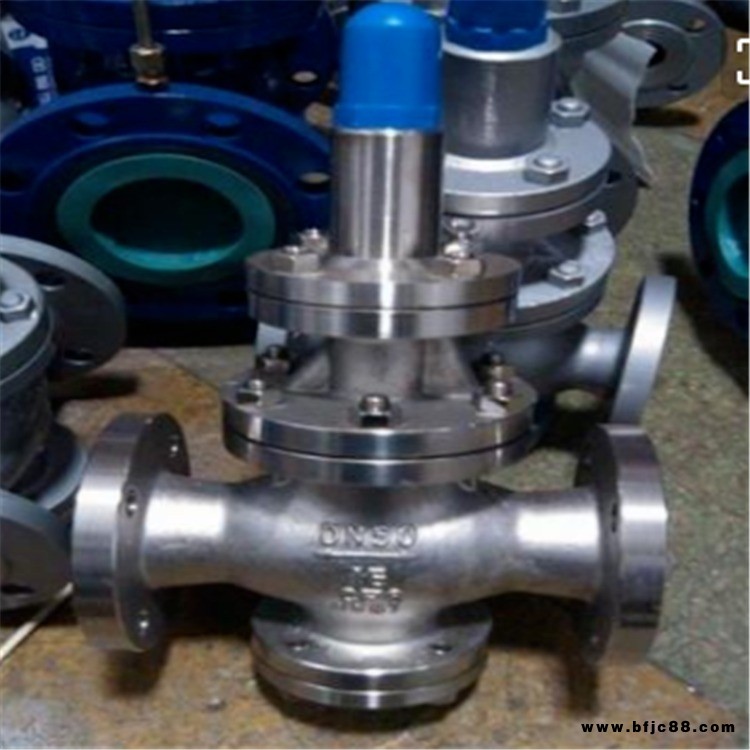

不銹鋼蒸汽減壓閥由主閥和導閥兩部分組成。先導活塞蒸汽減壓閥主閥主要由閥座、閥盤、活塞、缸套、彈簧等零件組成。先導活塞蒸汽減壓閥導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。
工作原理：
不銹鋼蒸汽減壓閥的工作由閥后壓力進行控制。當壓力感應器檢測到閥門壓力指示升高時，減壓閥閥門開度減小；當檢測到減壓閥后壓力減小，減壓閥閥門開度增大，以滿足控制要求。次閥門是氣動調節閥的一個必備配件，主要作用是將氣源的壓力減壓并穩定到一個定值，以便于調節閥能夠獲得穩定的氣源動力用于調節控制。
結構特點：
本減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。
導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構。改變了密封形式，加大了過流面積等等，從而在提高靈敏度、流量、壽命等方面大大改善了性能。
零部件材料：
零件名稱 | 零件材料 |
閥體 閥蓋 底蓋 | WCB |
閥座 閥盤 | 2Cr13 |
缸套 | 2Cr13/25(鍍硬鉻) |
活塞 | 2Cr13/銅合金 |
活塞環 | 合金鑄鐵 |
導閥座 導閥桿 | 2Cr13 |
膜片 | 1Cr18Ni9Ti |
主閥彈簧 | 50CrVA |
導閥主彈簧 | 50CrVA |
調節彈簧 | 60Si2Mn |
安裝注意事項
（1）不要隨意拆卸減壓閥，否則可能會影響減壓閥的正常使用效果。
（2）在配管前,進行管路清洗,去除其中的異物和銹層,否則可能造成機器故障。
（3）在減壓閥的進口前安裝一個過濾器（濾網為100目或相當的）。否則將影響 閥的性能，無法實現正確的壓力控制。
（4）在減壓閥后安裝一個安全閥。否則會由于意外過壓，不能進行安全報警，并且會對設備造成損壞。
（5）在減壓閥前后各安裝一塊壓力表。否則將影響正常的壓力設定和控制。
（6）在減壓閥前安裝一只蒸汽疏水閥，防止凝結水積聚。否則將造成凝結水無法及時排放，影響閥的性能或者造成其他不良后果。
（7）當安裝快速開關閥時（例如電磁閥），與減壓閥的距離至少3米。否則可能由于壓力波動太快，造成減壓閥無法實現正常的減壓功能或大大縮短減壓閥的使用壽命。
（8）在兩級減壓系統中，兩個減壓閥之間的距離zui少3米，否則可能影響正常使用，無法實現正常的減壓。
（9）按照流體的流向，正確進行安裝，否則可能影響正常使用。
（10）不允許在減壓閥上放置重物或對其進行扭轉和劇烈的震動，否則可能產生機器故障。
（11）垂直向上安裝減壓閥；安全閥設定壓力應略高于減壓閥后的壓力，一般高出10%或者0.07MPa；
（12）當減壓比很大時，應安裝多級減壓器以保證管道中的流速≤30m/s。為了能容易的拆卸和更換減壓閥，在其上下均應該預留足夠的空間
