| 品牌 : | 中特 | 型號 : | ZZYP |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | 50-2000 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 類型(通道位置) : | 直通式 |
| 標準 : | 國標 | 密封形式 : | 軟密封型 |

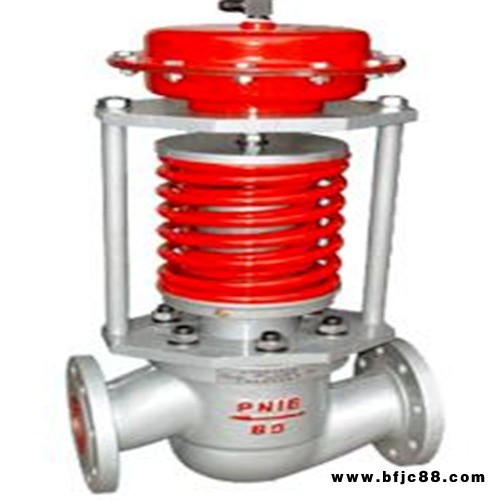

ZZYP型自力式壓力調節閥概述
ZZYP型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改彎兩端的壓差和流量，使閥前(或閥后)壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。自力式壓力調節閥有單座壓力調節閥(ZZYP)、套筒壓力調節閥(ZZYM)、雙座壓力調節閥(ZZYN)、三種結構;執行機構有薄膜式、活塞式二種;作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64;閥體口徑范圍DN20～300;泄漏量等級有II級、IV級和VI級三檔;流量特性為快開;壓力分段調節從15～2500Kpa。可按需要組合滿足用戶工況要求。
自力式壓力調節閥主要零件材料
閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥桿：1Cr18Ni9Ti 、Cr18Ni12Mo2T
膜蓋：A3、A3鋼涂 不銹鋼
填料：乙炳、氟、耐油橡膠
?
ZZYP型自力式壓力調節閥主要技術參數
公稱通徑DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 7 11 20 30 48 75 120 190 300 480 760 1100 1750
額定行程(mm) 8 10 14 20 25 40 50 60 70
公稱壓力PN(Mpa) 1.6、4.0、6.4
壓力調節范圍(MP a) 15～50 40～80 60～100 80～140 120～180 160～220 200～260
240～300 280～350 330～400 380～450 430～500 480～560 540～620
600～700 680～800 780～900 880～1000 980～1500 1000～2500
流量特性(℃) 快開
調節精度(%) ±5
使用溫度(℃) ≤350
允許泄漏量 硬密封(1/h) 單座：≤10ˉ4閥額定容量(IV級);雙座、套筒：≤5×10ˉ3閥額定容量(II級)
軟密封(m1/h) 0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 16.0
減壓比大 10
小 1.25
調節閥訂貨須知
用戶的訂貨時需提供調節閥介質,調節閥閥前壓力,閥后設定壓力,大流量/每小時,壓差/流量對應比,確定閥門尺寸/連接方式標準大行程開啟行程流量調節比壓力波動(精度)壓力/溫度對應比,大耐溫,閥體材質開關狀態(通斷電),壓力等級,內泄漏率內部閥體結構/調節閥工作原理/調節閥安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數
