| 品牌 : | 中特 | 型號 : | SZRQM |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | 50-2000 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 流動方向 : | 單向 | 驅動方式 : | 電子 |
| 零部件及配件 : | 配件 | 類型(通道位置) : | 直通式 |
| 標準 : | 國標 | 密封形式 : | 硬密封型 |

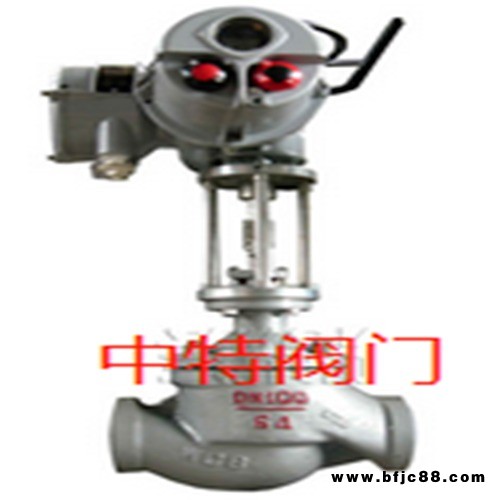

智能型電動調節閥概述
SZRQM系列智能型電動調節閥是一種壓力平衡式調節閥。配用RQM系列智能型電動執行機構，總體結構緊湊、重量輕、穩定性好、防護等級高。因而廣泛應用于大型火電廠、化工廠、水處理和污水處理、 油田、鋼鐵廠等自動調節系統中。
電動智能調節閥型號：SZRQM 電動智能調節閥公稱通徑：25MM-400MM 電動智能調節閥使用壓力：1.6MPA -10MPA
電動智能調節閥連接方式：法蘭連接 電動智能調節閥 形式：電動智能 電動智能調節閥 主要功能：控制流量
電動智能調節閥介質：各種介質 電動智能調節閥材質：WCB鑄鋼 不銹鋼 電動智能調節閥標準：機械部標準或定做非標
智能型電動調節閥主要零件材料
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋
智能型電動調節閥主要技術參數
電動執行機構主要技術參數 輸出推力：44～550KN (輸出調節推力：5.71～47.05KN)(輸出額定關閉
推力：8.4～63.15KN
位置控制基本誤差：(設定行程時間≥25秒)±1%
重復性誤差：(設定行程時間≥25秒)≤1%
死區：0.1%～9.9%可調
輸出額定負載止下啟動頻率：1200次/小時
輸入信號：4～20mA/100Ω，2～10mA/100Ω,DC24V開關量。
供電電源：380±10%VAC，50Hz
相對溫度：≤95% 環境溫度：-30℃～+70℃
防爆等級：ExdⅡBT4
防擴等級：IP68 輸入輸出通道均采用光電隔離
?
智能型電動調節閥調節機構主要技術參數
?
公稱通徑DN(mm)
(閥芯直徑dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
(10) (12) (15) (20)
額定流量 系數Kv 直線 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
額定行程L(mm) 10 16 25 40 60 100
固有流量特性 直線、等百分比
固有可調比R 50:1
允許泄漏量 硬閥座：Ⅳ級、軟閥座：Ⅵ級
公稱壓力PN(MPa) 1.6、4.0、6.4
工作溫度 t(℃) 常溫型 -20～200、-40～250、-60～250
散熱型 -40～450、-60～450
高溫型 450～560
低溫型 -60～-100、-100～-200、-200～-250
