| 加工定制 : | 是 | 品牌 : | 利禹 |
| 型號 : | 400*400 | 類型 : | 插板閘門 |
| 材質 : | 碳鋼 |
閘門用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等
行業的庫頂、庫底及進出口等。
是控制流量變化較大，啟動頻繁，切斷迅速的理想設備。
結構特點：
結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉料及小于 Φ 10mm 的顆粒料，晶粒料的輸送及流量調節，安裝不受角度限制， 操作方便， 能隨時調節開度。該閥門有手輪和鏈縱兩種操作形式， I 型為手輪， II 為鏈輪。單向和雙向兩種結構形式， LZD 為單向、 LZS 為雙向。
工作原理：

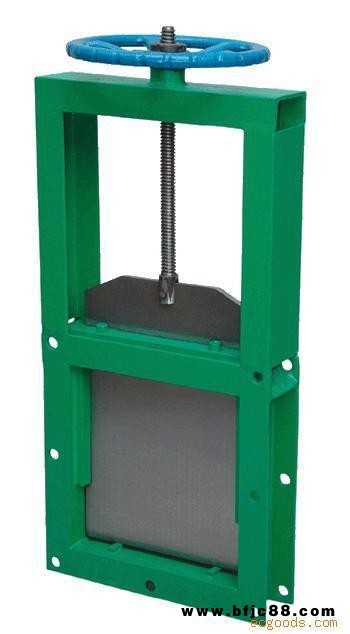

主要由框架、閘板、絲桿、螺母等零件構成，用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動，達到閘門的啟閉目的。
主要零件材料及連接尺寸
類別 | A×A | B×B | C×C | H | L | n-d | 重量 |
單向 | 200×200 | 256×256 | 296×296 | 820 | 100 | 8-Φ12 | 62 |
250×250 | 306×306 | 346×346 | 930 | 100 | 8-Φ14 | 70.5 | |
300×300 | 356×356 | 396×396 | 1050 | 100 | 8-Φ14 | 81 | |
400×400 | 456×456 | 496×496 | 140 | 100 | 12-Φ14 | 114 | |
450×450 | 510×510 | 556×556 | 1450 | 120 | 12-Φ18 | 130 | |
500×500 | 560×560 | 606×606 | 1610 | 120 | 16-Φ18 | 147 | |
雙向 | 600×600 | 660×660 | 706×706 | 1830 | 120 | 16-Φ18 | 169 |
700×700 | 770×770 | 820×820 | 2130 | 140 | 20-Φ18 | 236 | |
800×800 | 870×870 | 920×920 | 2440 | 140 | 20-Φ18 | 303 | |
900×900 | 974×974 | 1030×1030 | 2660 | 160 | 27-Φ23 | 424 | |
1000×1000 | 10741074 | 1130×1130 | 2870 | 160 | 24-Φ23 | 636 | |
說明 | LMD-單向 | I-手輪 | 距地面小于1.7米用手輪，大于1.7米用鏈輪 | ||||
使用說明：
本閥可水平安裝或垂直安裝 ， 安裝時兩法蘭連接中間必須加密封墊片 ， 然后鎖緊螺栓。
操作時手輪順時針旋轉為閥關，反之為開，不得在手輪上再增加輔助杠桿。
若長期存放應使設備處于關閉狀態，各傳動部位應加潤滑油，不允許露天存放或堆置。
