| 品牌 : | 信本和 | 型號 : | XBXG32C400PJ |
| 類型 : | 等離子切割機 | 電流 : | 交流 |
| 控制方式 : | 數控 | 驅動形式 : | 電動 |
| 用途 : | 切割 | 頻段 : | 高頻 |
| 切割厚度 : | 12MM | 作用對象 : | 金屬 |
| 作用原理 : | 逆變 | 等離子源 : | 視要求 |
| 頻率 : | 50hz | 輸入電壓 : | 380v |
| 額定輸入電源容量 : | 22kva | 輸出電流調節范圍 : | 30-120A |
| 空載電壓 : | 300vdc | 額定負載持續率 : | |
| 功率 : | 22 | 功率因素 : | 1 |
| 效率 : | 90% | 絕緣等級 : | F |
| 外殼防護等級 : | IP21S | 安裝占地 : | 6800*1200 |
| 外形尺寸 : | 6800*1200*1800 | 工具凈重 : | 1500KG |

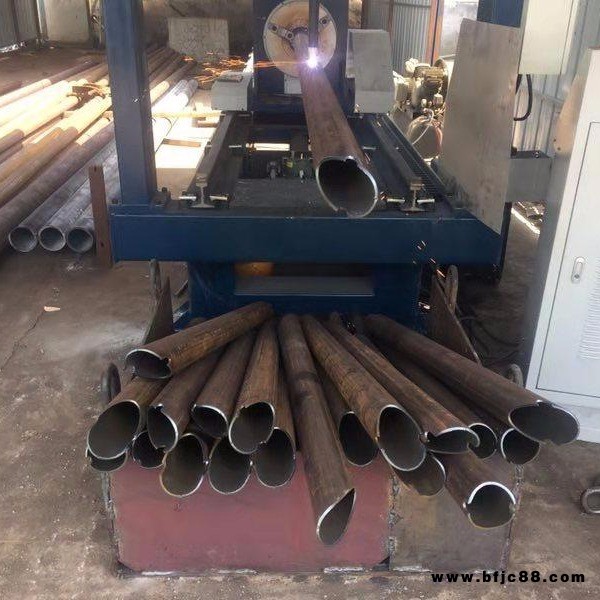

按照取消高速公路省界收費站總體部署，河南省ETC門架系統將于11月開始進入聯調測試階段，2020年1月1日正式投入使用后，將全面實現高速公路電子不停車快捷收費。ETC門架系統是取消省界收費站、實現電子不停車收費的重要設施，具備通行車輛分段計費、流量調查、視頻監控、超速篩查等功能，實現車輛快速不停車通過和精確計費。 信本和牌相貫線切割機XBXG32C400P卡盤移動送料切割完成的管件集中收集
設備特點：將管件軸向移動軸X軸和管件旋轉軸Y軸整合在一起。
ETC相貫線切割機數控圓管切割機高速公路門架加工設備
進給式相貫線切割機是一種對圓管相交處作自動計算、套料、切割的設備。適合用于水處理、壓力容器、管三通、管接頭等行業，切割管件長度較短、便于集中收集切割完成的管件。該機能十分方便地切割相貫線孔、相貫線端頭、蝦米節彎頭，并且不需人工編程，只需輸入管徑、管的厚度、相交角度等參數，機器就能自動計算切割。管零件自動套料功能可以一次性的將一整根鋼管原料切成多段鋼管，中間無需人工干預，電腦自動排料實現了原料使用的優化，為您節省原材料費用的同時大大降低了切割時間，提高切割效率。
三軸、四軸、五軸、六軸有/無坡口相貫線切割,切割管徑以及管子長度均可根據用戶要求進行設計制造。
設備的工作流程：
1、編程
可直接于機器上或離線編輯器編程。采用菜單式選擇輸入切割參數，如外徑，壁厚，坡口角度，偏離，補償數據等。同時可通過其他專業軟件作無逢連接如TEKLA設計軟件。
2、管子上料
操作員在機器上啟動程序，管子用吊裝工具放置在管座上。
3、測量水平
操作員根據管子外徑偏差用管支撐托架調節水平。
4、管子鎖定
用可調節之三爪自動定心夾頭鎖定管子外徑。
5、開啟切割
將割炬移動到管端進行切割，設備會自動按程序自動定位進行下一部切割，至根據編程完成所有切割程序。
沈陽信本和科技有限公司進給式相貫線切割機，送管相貫線切割機，推料相貫線切割機功能說明
1. 管子垂直或者傾斜切斷；
2. 管子端部開槽，可以按照設置的參數在管子的端部開出要求的寬度和長度的槽；
3. 管子上開各種形狀的孔，用CAD畫出想開孔的形狀投影到管壁上即可；
4. 管子上切割任意圖形，可以按繪制的圖形將其繞到管子上切出來；
5. 管子上生支管需開的各種相貫線孔，根據主管與支管的相對位置自動生成主管上的相貫線孔；
6. 管子上生錐形支管需開的各種相貫線孔；
7. 支管與主管相貫的支管端部相貫線生成，可以根據支管和主管的相對位置自動生成支管的端部相貫線位置和形狀；
8. 三管交匯的管端部形狀，根據輸入的基本參數生成三管相匯的管端部形狀；
9. 主管上生成兩根或兩根以上支管時支管與主管及支管與其它支管間的組合相貫線。
售后服務保證：
1. 對售出設備實行一年保修，終身有償維修服務。
2. 在設備安裝調試一年保修期內，供方對設備出現的各類非人為造成的故障及時免費提供維修服務，對非人為造成的各類零件損壞及時免費更換。設備保修期外發生的故障實行適當收費修理。設備故障本公司12小時內答復，力保2個工作日內排除故障。管子質量會直接影響到工件切割質量，用戶應使用符合標準的鋼管來切割制作工件。
3. 數控系統配置符合控制系統的標準功能和可供日后擴充切割需要的選擇功能；本機機械采用組合式、可更換式及標準化結構，通過電腦軟、硬件升級和機械裝置的維修、更換等方式使本設備能長期保持精度和正常工作。
