| 品牌 : | 悍博 | 型號 : | 二軸相貫線切割機 |
| 切割能力 : | 5 | 空載轉速 : | 220 |
| 額定功率 : | 36 | 額定轉速 : | 1140 |
| 空載沖數 : | 1000 | 電源類型 : | 交流電源 |
| 電源電壓 : | 220V | 功率 : | 36 |
| 鋸片直徑 : | 150 | 鋸切深度 : | 1500 |
| 適用范圍 : | 1 | 加工定制 : | 是 |
| 凈重 : | 800 |

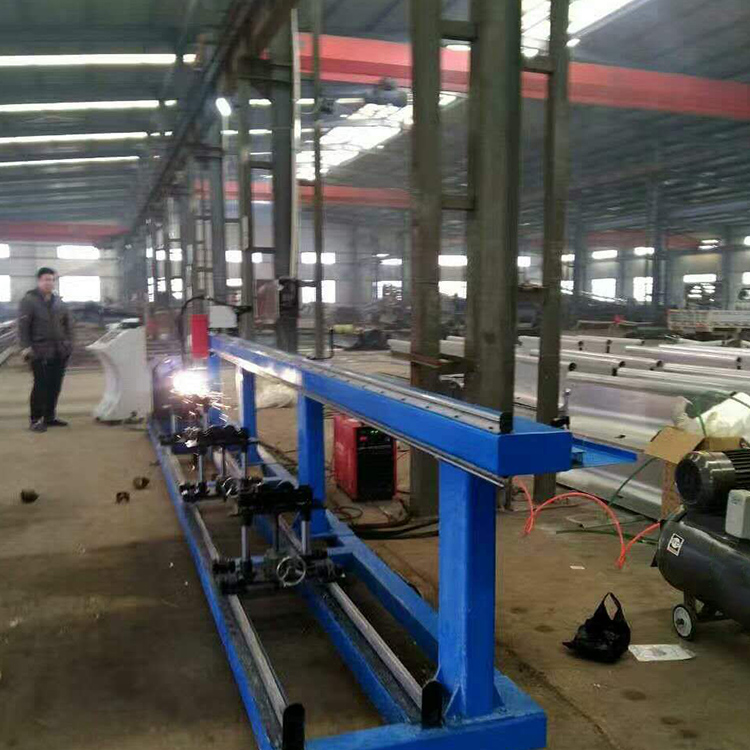

數控相貫線切割機為臥式結構，主要分為：工件夾緊機構、卡盤回轉機構、管道支撐托架、割炬行走機構、割炬回轉機構、仿形跟蹤機構、數控系統、軟件系統等。CM05被切鋼管吊放于管道支撐裝置上，支撐裝置配兩組大小不同的滾輪，以適應鋼管直徑的變化，上管后通過工件夾緊機構配合將鋼管夾緊于三爪聯動自定心卡盤上。用戶在切割軟件上編輯生成切割數據，再由數控系統控制各機構根據切割數據準確、 的進行切割，此過程中工件夾緊機構、管道支撐裝置擔負管材的固定、支撐、帶動等，割炬行走機構與工件旋轉機構負責相貫線曲線的合成，等離子切割系統為切割源，割炬回轉機構負責坡口切割任務，仿形跟蹤機構協同其他各機構完成割炬跟高、水平度橢圓度測量、數據補償等功能。
?
?
?
