| 品牌 : | 悍博 | 型號 : | 等離子切割機 |
| 類型 : | 交流等離子焊機 | 電流 : | 交流 |
| 控制方式 : | 數控 | 驅動形式 : | 電動 |
| 用途 : | 切割 | 頻段 : | 高頻 |
| 作用對象 : | 金屬 | 作用原理 : | 逆變 |
| 等離子源 : | 120A電源 | 切割厚度 : | 20mm |
| 頻率 : | 100hz | 輸入電壓 : | 380v |
| 額定輸入電源容量 : | 1200A | 輸出電流調節范圍 : | 1200-1300 |
| 空載電壓 : | 380V | 額定負載持續率 : | 2％ |
| 功率 : | 7.5kw | 功率因素 : | 電源 |
| 效率 : | 0.98 | 絕緣等級 : | 1級 |
| 外殼防護等級 : | 1級 | 安裝占地 : | 2*6 |
| 外形尺寸 : | 2*6 | 工具凈重 : | 800kg |
| 等離子切割機 : | 切割等離子 |
鋼圓管相貫線節點（弧口）在鋼結構中的應用非常廣泛，但切割方式大部份還停留在紙樣展開、手工切割的水平。手工切割出來的工件尺寸誤差過大需后期修磨，并且效率低、人工費用高，焊縫質量差。cm03
傳統的切割機械龐大、價格昂貴、操作復雜；傳統切弧機使用成本高，需頻繁更換模具，一般只能切割直徑為50mm以下的管材，元晟的切管機可以切割120MM以下的管件，切割出來的弧口沒有焊接坡口,焊縫表面的美觀性不足和焊接的牢固性差，相貫線切割機多裝飾行業、鋼構行業、桁 架、車架等都有非常大的幫助。

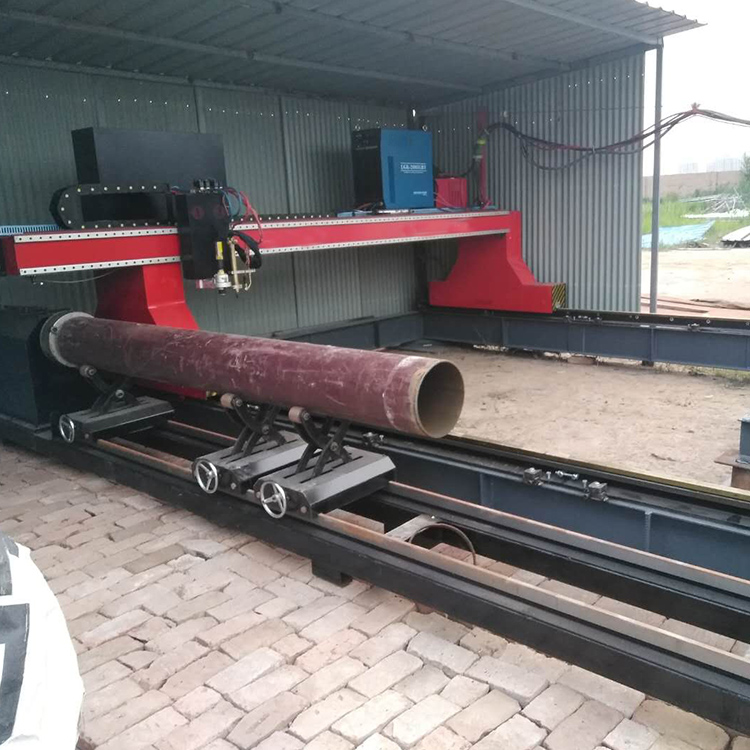

相貫線切割機等離子是專為鋼管定長切割而設計的專用切割設備，該設備具有操作簡便、生產效率和下料精度高的特點，并可同時形成坡口。可實現鋼管定長下料的生產作業，為企業管加工實現 率、低成本的生產目標提供了有力的保障。該設備廣泛適用于造船、鍋爐、鋼結構、石油化工等行業的管子定長切割下料作業。
主要結構特點：
該設備主要由機臂系統、調高系統、驅動裝置、滾輪架、支撐裝置、導軌、氣路系統、控制柜、操作臺等部分組成。?標配火焰氧-燃氣切割系統兩套，可以切割低碳鋼管；同時也可根據用戶的要求配置等離子切割電源，可切割碳鋼、不銹鋼管、有色金屬管和薄壁管等。
● 采用控制操作盤對鋼管定長切割控制；
● 定長數字輸入、定長屏幕顯示；
● 切割割炬上下移動軸、縱向左右移動軸、工件旋轉軸。縱向左右移動軸可采用伺服驅動控制系統進行控制，以保證較為 的定位；
●在管子切斷的同時，可切割管子坡口；
●設有安全防碰撞保護裝置及限位開關；
●控制箱處設有緊急停車開關；
●機器的支撐臺和運行導軌之間安裝了防塵隔板；
●進口機油潤滑處理；
●氣、電傳輸采用拖鏈傳送裝置。
?
1能在主管上切割多個不同方向、不同直徑的圓柱相貫線孔，滿足支管軸線與主管軸線偏心和非偏心的垂直相交的條件。
2.能在支管端部切割圓柱相貫線頭，滿足支管軸線與主管軸線偏心和非偏心的垂直相交、傾斜相交的條件。
3.能在圓管端部切割斜截斷面。
4.能在圓管上切割焊接彎頭，“蝦米節”兩端斜截斷面。
5.能切割與環形主管相交的支管相貫線端頭。
7.能在圓管上切割方孔、腰型孔、及任意圖案。
7.能進行鋼管截斷。
8.割炬的調高方式具有手動、電動機自動三種方式可選擇，在自動時，割炬會隨鋼板的高低自動調整確保切割質量。
