| 品牌 : | 德國萊克LIK品牌 | 型號 : | LIK |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | 15-600 |
| 適用介質 : | 各種高腐蝕化學介質 | 壓力環境 : | 常壓 |

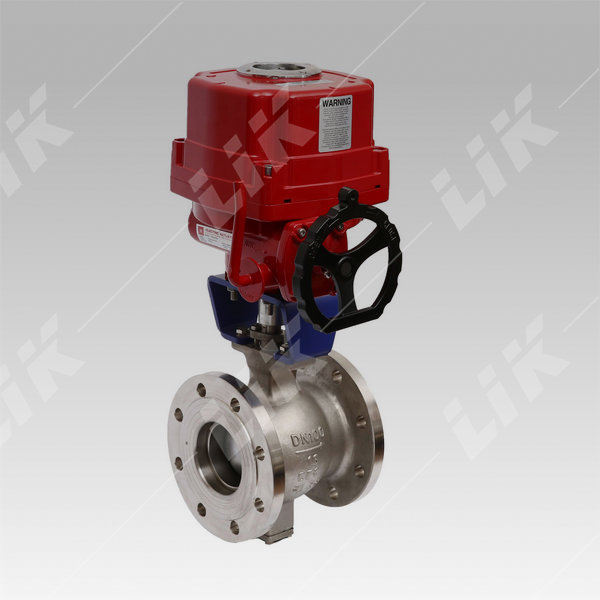

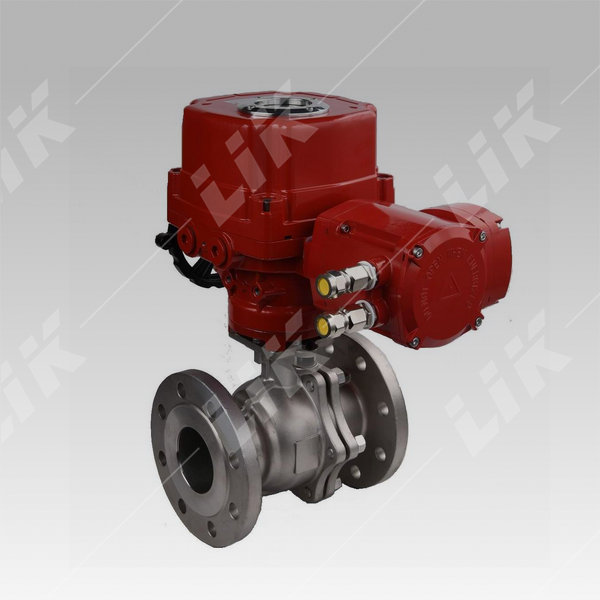

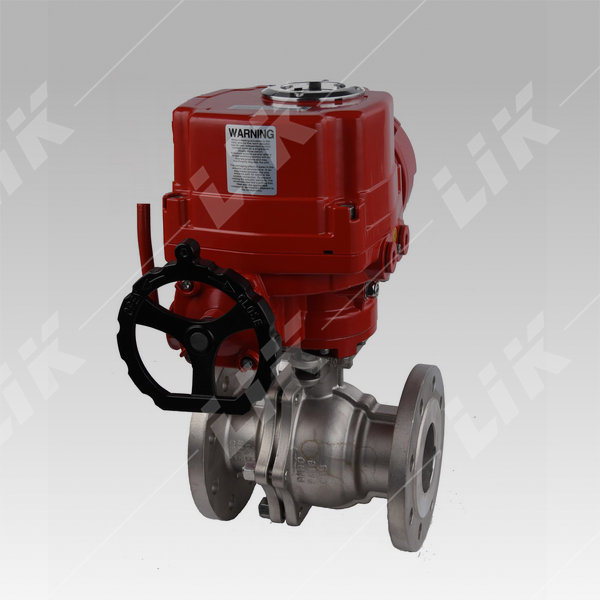

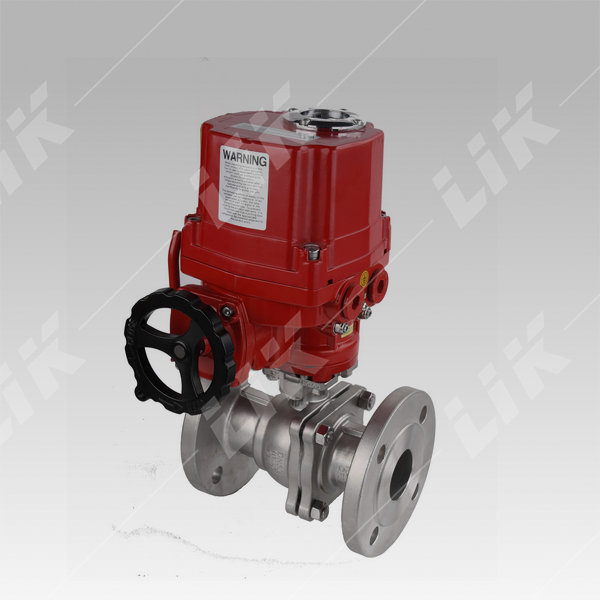

進口電動法蘭球閥是由引進型電動執行器與高性能球閥組成。適用于兩位切斷、調節的場合。根據結構形式可分為：電動軟密封球閥和電動硬密封球閥兩類。軟密封球閥主要適用于溫度低于250度以內的介質。硬密封球閥主要適用于250度以上的介質。電動法蘭球閥密封性能優良、流通能力大、裝卸維護方便、流阻小、密封可靠，甚至切斷。電動法蘭球閥體積小、重量輕、推力大、功能強、伺服放大器內裝、操作方便、可靠性高，球閥與執行器采用直連方式，內置伺服系統，無須另配伺服放大器，輸入輸出信號4-20mA及220VAC電源即可控制運轉。電動法蘭球閥具有連線簡單、結構緊湊、動作穩定可靠等優點。在石油化工和長輸管線等領域有廣泛應用。電動法蘭球閥可實現對石油、化工、造紙、冶金、污水處理、油罐車等運輸管道內介質的切斷和流通
進口電動法蘭球閥產品特點
（1）流體阻力小、球閥是所有閥類中流體阻力 小的一種，即使是縮徑球閥，其流體阻力也相當小。
（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
（4）閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
（6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
進口電動法蘭球閥技術參數
公稱通徑 | DN15～DN400(1/2"～16") |
閥體形式 | 兩段式鑄造球閥 |
壓力范圍 | PN1.6～6.4MPa (150～300LB) |
溫度范圍 | -40℃～+550℃ |
材質可選 | 碳鋼、不銹鋼、鉻鉬鋼、合金鋼. |
連接形式 | 法蘭式 |
閥芯形式 | "O"型球形閥芯 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
進口電動法蘭球閥零件材料
零件名稱 | 材料 | |||
閥體、閥蓋 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
閥座密封圈 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
填料 | V型PTFE、柔性石墨 | |||

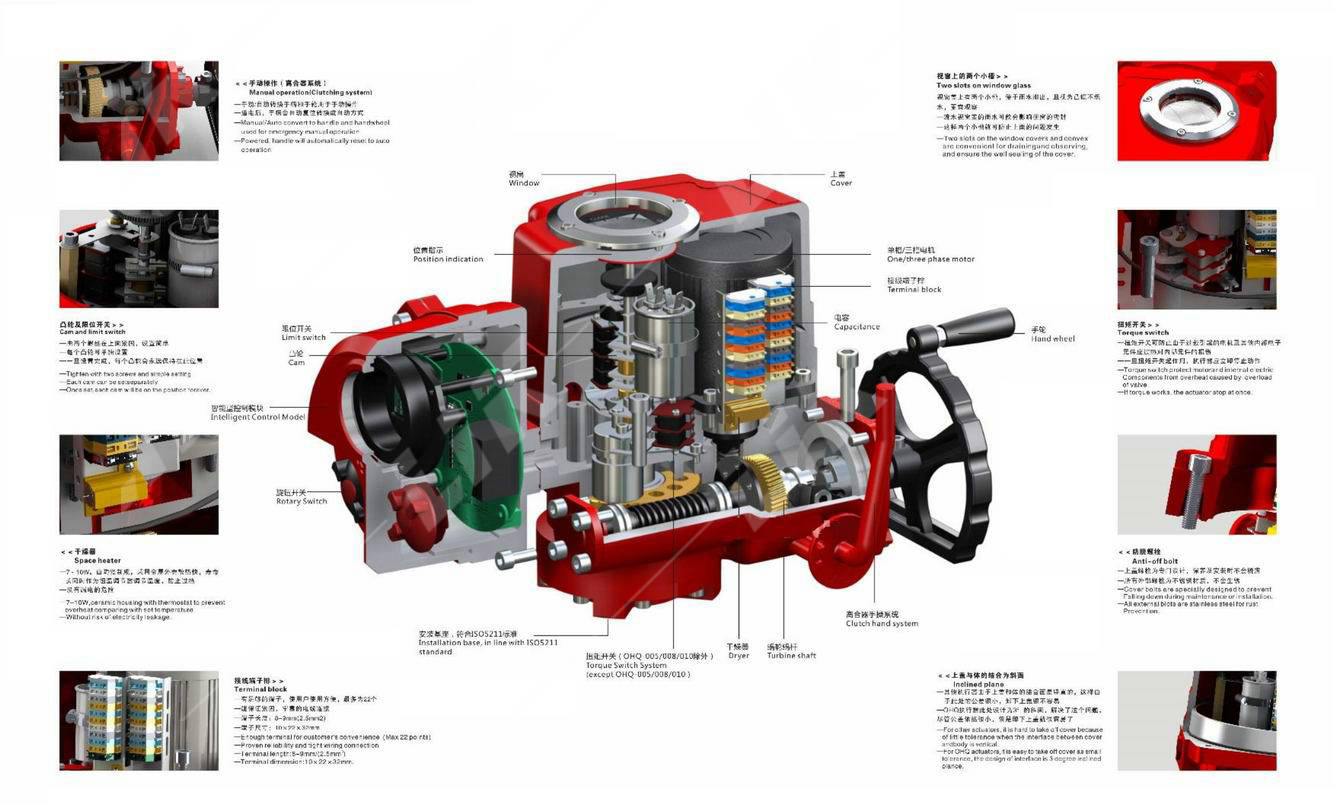

執行器技術參數
執行器類別 | LIK10A系列執行器參數 |
電源電壓 | 標準：220V AC單相?可選：110V AC?單相、380/440V AC?三相、24V/110V/220V AC |
輸出力矩 | 50N·M～3000N·M |
動作范圍 | 0～90°、0°～270°可選 |
控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
動作時間 | 18S～112S |
保護裝置 | 內置過熱保護、過載保護 |
環境溫度 | -20℃～+70℃ |
手動操作 | 機械離合機構，配手輪操作 |
機械限位 | 2個外部調整螺栓 |
防護等級 | IP65、IP67、可定制IP68 |
防爆等級 | ExdⅡ?BT4,ExdⅡ?CT6 |
位置測量 | 電位計、比例控制單元 |
驅動電機 | 鼠籠式異步電機 |
進線接口 | 2個?PF 3/4" |
殼體材料 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
外涂層 | 干粉，環氧聚酯，具有超強防腐功能 |
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 | |
進口電動法蘭球閥安裝使用說明
一、安裝前的準備
1、法蘭式電動球閥前后管線已準備好。前后管道應同軸，兩法蘭密封面應平行。管道應能承受球閥的重量，否則管道上必須配有適當?shù)闹巍?/p>
2、把閥前后管線吹掃干凈，清除掉管帶內的油污、焊渣和一切其他雜質。
3、核對球閥的標志，查明球閥完好無損。將閥全開全閉數次，證實其工作正常。
二、安裝步驟
1、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2、檢查閥孔，然后清洗閥孔。沖洗和清除干凈管道中所有堆積的雜質（這些物質可能會損壞閥座和球）。
3、在安裝期間，請不要利用閥的閥桿或手柄（手輪）部分作為起重物品的支點，以避免出現倒塌和其他意外事故。
4、把閥裝上管道。本類閥可以放置于管道的任何位置和方向。兩頭先各自固定在一個法蘭片上，然后在兩頭法蘭盤片之間加上法蘭墊片，固定好。放置的順序
5、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來清除管線的偏離。
6、 后用螺栓將兩個法蘭片對準法蘭孔拉緊使其緊密結合。（有的管道或者是管件器材，已經自帶法蘭。）
三、操作和使用
1、操作前須確認管路和閥已被沖洗干凈。
2、閥的操作由旋轉閥桿（手動或自動控制方式）完成：順時針旋轉1/4圈（90°）時，閥關斷。反向旋轉1/4圈（90°）時，閥開啟。
3、當手柄或閥桿頂部溝槽方向與管線平行時，閥門為開啟狀態。
4、閥桿的扭力將會依下列因素的改變而有所差異：閥門開關的時間長度、管道系統的介質、管道壓力和閥座的類型等。
? ? ? ? ? ? ? ? ? ?
