| 加工定制 : | 是 | 品牌 : | 晨昌 |
| 型號 : | CKSC-9/10-6 | 產品認證 : | ISO9001 |
| 產品名稱 : | 高壓鐵芯電抗器 | 適用范圍 : | 電容柜 補償裝置 |
| 產地 : | 上海 |
CKSC-48/10-6高壓串聯電抗器產品性能參數 | |
1 | 品牌：晨昌 |
2 | 電抗器額定容量：48kVar |
3 | 相數：三相 |
4 | 頻率：50HZ/60HZ |
5 | 系統額定電壓：10KV |
6 | 配套電容器額定電壓: 11/√3KV |
7 | 配套電容器額定容量: 800kvar |
8 | 電容器頻率：50HZ/60HZ |
9 | 額定電抗率: 6% |
10 | 額定電流：42A |
串聯電抗器（解諧電抗器）里
CKSC串聯電抗器里面通過的是交流電流，是電力系統無功補償裝置的重要配套設備。它的作用是與補償電容器串聯使用，對穩態性的諧波（5、7、11、13次）構成串聯諧振，起消除諧波，限制合閘涌流及操作過壓，改善系紡的電壓波形，保護電容器防止爆炸及補償電容器容量，提高電網功率因數，對電力電容器及其它電力設備的安全運行起到了較大的作用。通常5-7%電抗率的電抗器及13%電抗率的電抗器，屬高電感值的電抗器。
線圈上下端部采用環氧墊塊和硅橡膠防震墊，有效減小了線圈運行時的震動。
在無功補償裝置中一般都裝設有串聯電抗器，它的作用主要有兩點：一是限制合閘涌流，使其不超過額定電流的20倍；二是抑制供電系統的高次諧波，用來保護電容器。因此電抗器在補償裝置中的作用非常重要。只有科學、合理的選用電抗器才能確保補償裝置的安全運行。
對于電抗器的選用主要有三方面的內容：電抗器的電抗率K值的選取和電抗器結構（空芯、鐵芯）以及電抗器的安裝位置（電源側、中性點側）

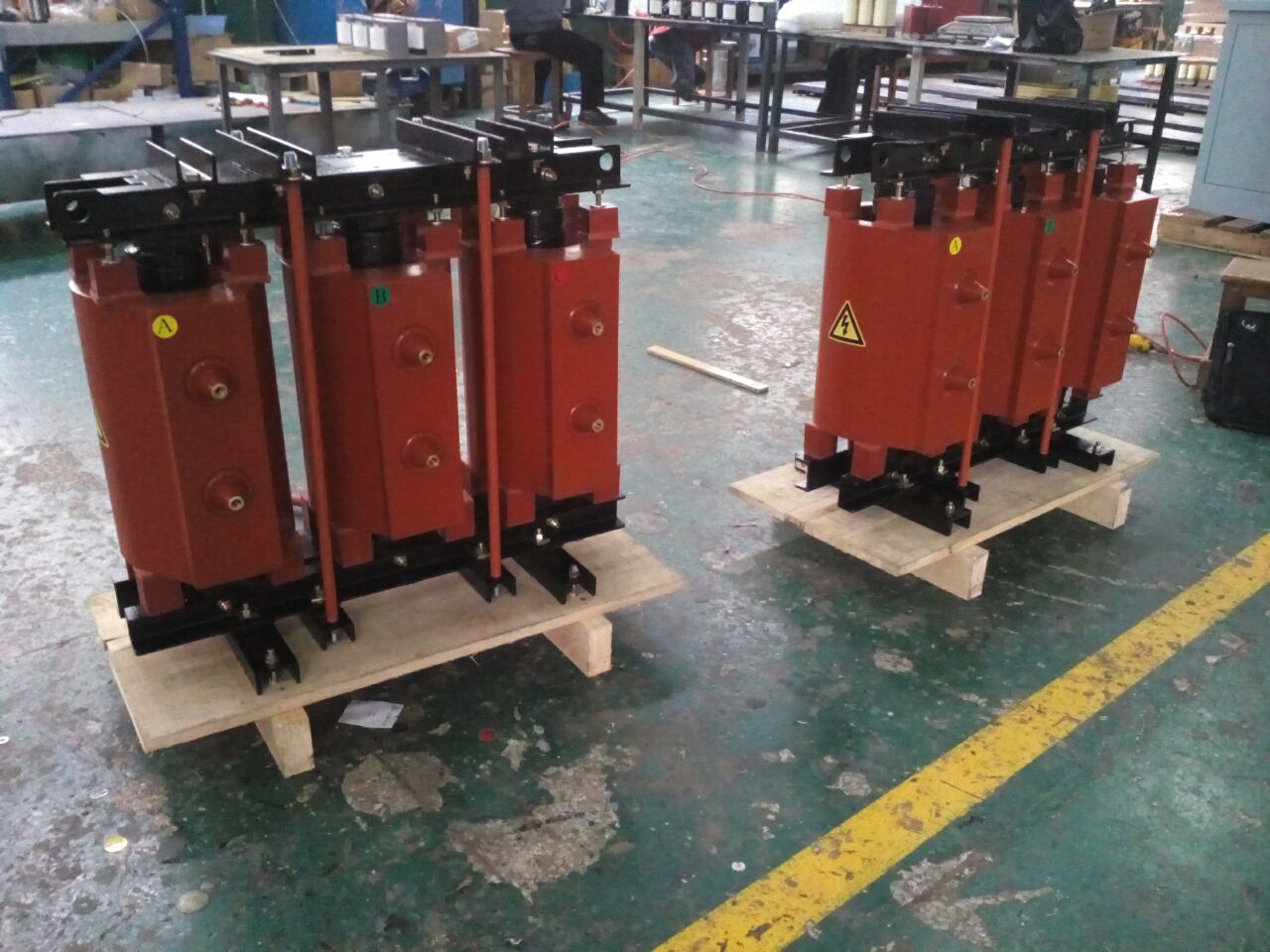

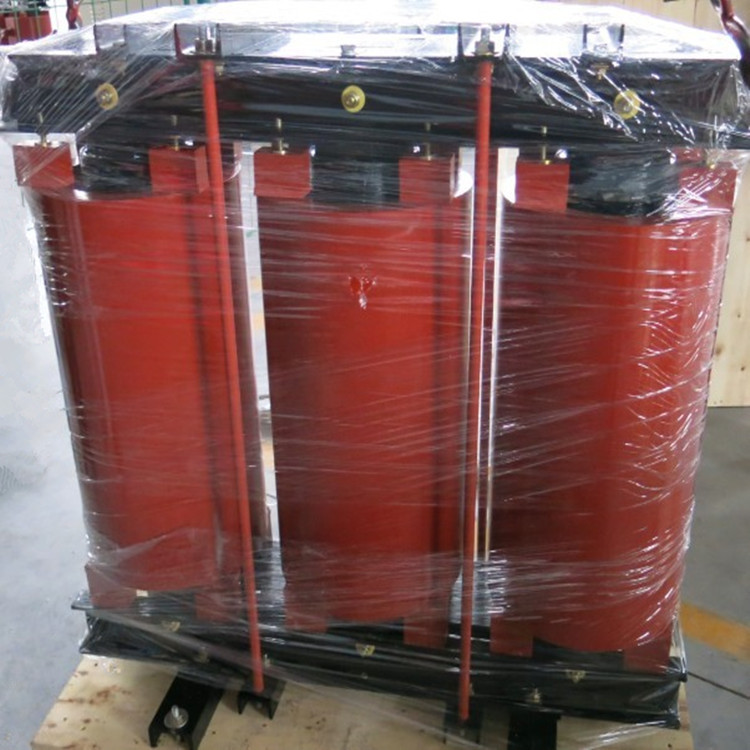

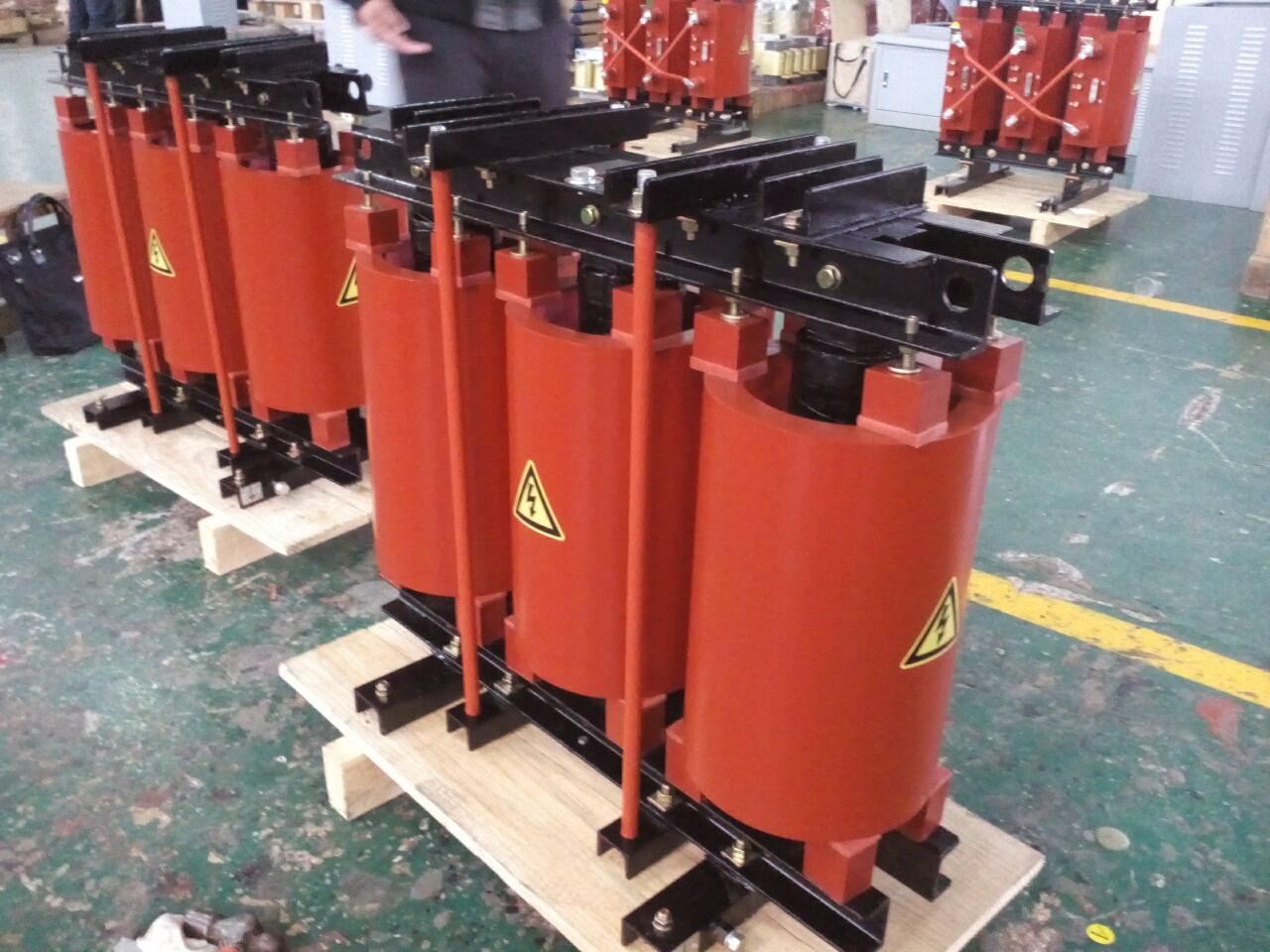

電抗器的結構特點：
1.該電抗器分為三相和單相兩種，均為鐵心干式。
2.鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化。
3.線圈采用H級或C級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有美感且有較好的散熱性能。
4.電抗器的線圈和鐵芯組裝成一體后經過預烘-真空浸漆-熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且有極高的耐熱等級，可確保電抗器在高溫下亦能安全地?zé)o噪音地運行。
5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。
6.外露部件均采取了防腐蝕處理，引出端子采用冷壓銅管端子。
