| 品牌 : | 奧鑫閥門 | 型號 : | ZY47型自力式壓差控制閥 |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 類型(通道位置) : | 直通式 | 驅動方式 : | 電磁 |
| 流動方向 : | 單向 | 用途 : | 減壓閥 |
| 適用介質 : | 水 | 壓力環境 : | 高壓 |

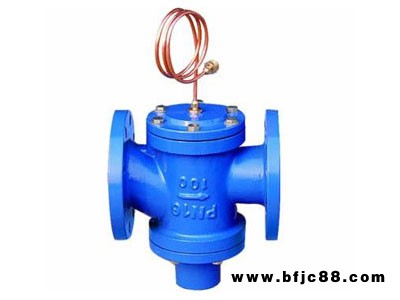

ZY47型自力式壓差控制閥也叫動態壓差控制閥、動態壓差平衡閥，是一種自動恒定壓差的水力工況平衡用閥。自力式壓差控制閥是雙閥瓣結構，桿部平衡力小，結構緊湊，廣泛應用于集中供熱、中央空調等水系統中，有利于被控系統各用戶和各末端裝置的自主調節，尤其適用于分戶計量供暖系統和變流量空調系統。
ZY47型自力式壓差控制閥是用開閉式水循環系統（如熱水供暖系統、空調冷凍水系統等）的一種自力式調節閥，它的作用是被控環路出現外擾（網路的壓力波動）和內擾（內部阻力的改變）時，使被控環路的壓差保持恒定。本文對這種閥門的適用條件進行分析，并介紹其選型方法。
ZY47型自力式壓差控制閥技術參數：
公稱壓力1.6MPa（2.5 MPa預定）
介質溫度0150
工作壓差范圍0.040.4 MPa
結構長度符合GB/T12221中“截止閥及止回閥的結構長度”中的優選尺寸
法蘭尺寸符合GB4216.2中灰鑄鐵法蘭尺寸
ZY47型自力式壓差控制閥的組成：
ZY47型自力式壓差控制閥的本體是由能改變流通阻力的雙通道自動調節閥和由膜片分隔而成兩個獨立小室的控制器組成的，一側小室與回水管道相通。使用時安裝在回水管道上。通道自動調節閥是執行器，其動作的動力來源于供水壓力P1與回水壓力P2之間的壓力差變化。控制器是一個壓差比較器，其壓差值是按被控采暖系統的阻力選用，回水側內的彈簧反力用來平衡供水與回水間的壓力差。當被控采暖系統的一些用戶進行室溫調節。阻力增加或減少時，會引起循環流量變化，直至膜片兩側的壓力平衡為止，使被控系統內部自動調節。
