| 品牌 : | 富城 | 類型 : | 環(huán)氧防腐涂料 |
| 用途 : | 管道防腐涂料,金屬防腐涂料 | 按溶劑類型分 : | 油性漆 |
| 單件凈重 : | 25kg | 保質(zhì)期 : | 12個月 |
| 總固含量≥ : | 80% | 干燥時間≤ : | 2小時 |
| 耐水性 : | 良好 | 包裝規(guī)格 : | 25kg/桶 |
| 顏色 : | 綠 | 功能 : | 耐高溫防腐蝕耐酸堿 |
| 特色服務(wù) : | 承接施工 技術(shù)指導(dǎo) |

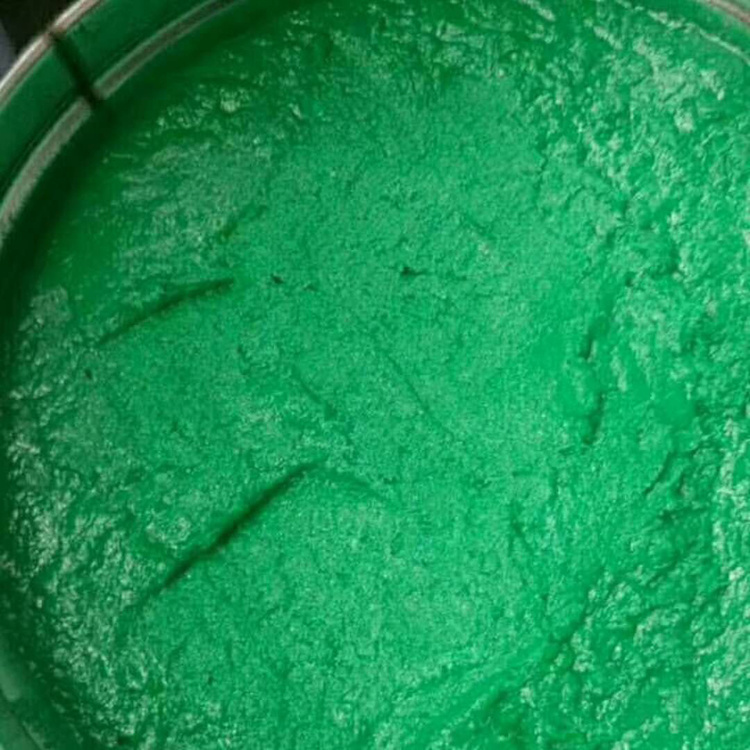

富城 環(huán)氧玻璃鱗片膠泥 脫硫煙道內(nèi)襯防腐施工 高溫樹脂膠泥
玻璃鱗片底涂
1）取預(yù)配好的適量底漆，再加入適當(dāng)比例的配套固化劑攪拌3min以上，攪拌均勻后使用。用毛刷或輥刷涂1-2道，用量0.20kg/道.平米左右。在經(jīng)處理后的待襯表面涂刷一道底漆。并在一道底漆涂刷12h后涂刷二道底漆。二道底漆涂刷方向應(yīng)相互垂直。
2）在鋼結(jié)構(gòu)基礎(chǔ)施工時，在進(jìn)行VEGF底涂配膠料過程中，應(yīng)加入50樹脂重量比的石英粉（300目左右），混合均勻后施工方能達(dá)到更好的界面粘接效果。
3）在混凝土基礎(chǔ)施工時，若粘度略高或低溫施工環(huán)境中，為了增加涂層與基層的接合性，可適當(dāng)添加5-10的溶劑進(jìn)行稀釋，底涂可涂刷1-2遍。

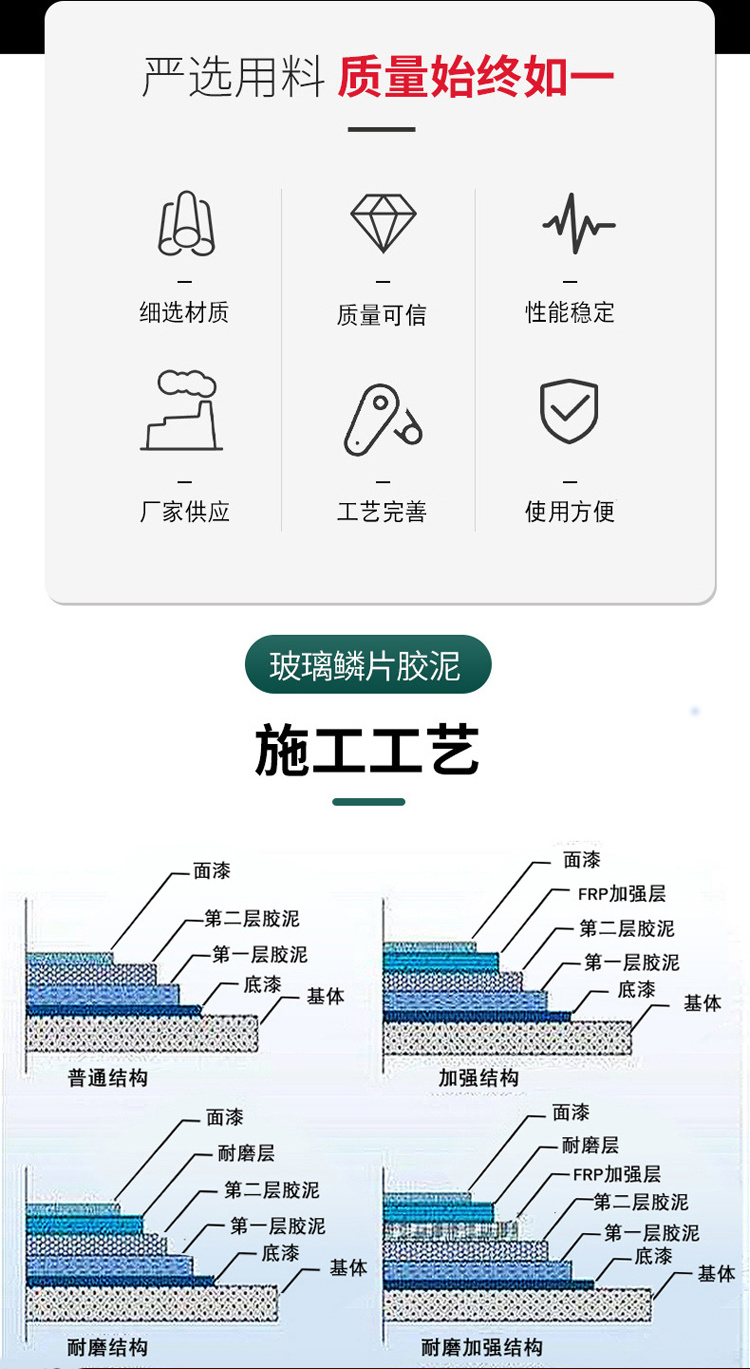

2、 VEGF玻璃鱗片膠泥中涂
1）中涂樹脂要與底涂樹脂相匹配，玻璃鱗片涂料的粘度一般為1500 cps到5000cps，觸變指數(shù)為2至5，每層厚度為0.1-0.3mm左右，隨施工方法不同而有所變化，施工可采用滾涂、刷涂或噴涂，其中噴涂宜采用高壓無氣噴涂。
2）在配制玻璃鱗片涂料時，應(yīng)使用較高轉(zhuǎn)數(shù)的攪拌器，加入適當(dāng)比例的配套固化劑后攪拌3分鐘以上，一次攪拌的鱗片膠涂料應(yīng)控制在30 min內(nèi)用完，且初凝時間應(yīng)控制在40min左右。

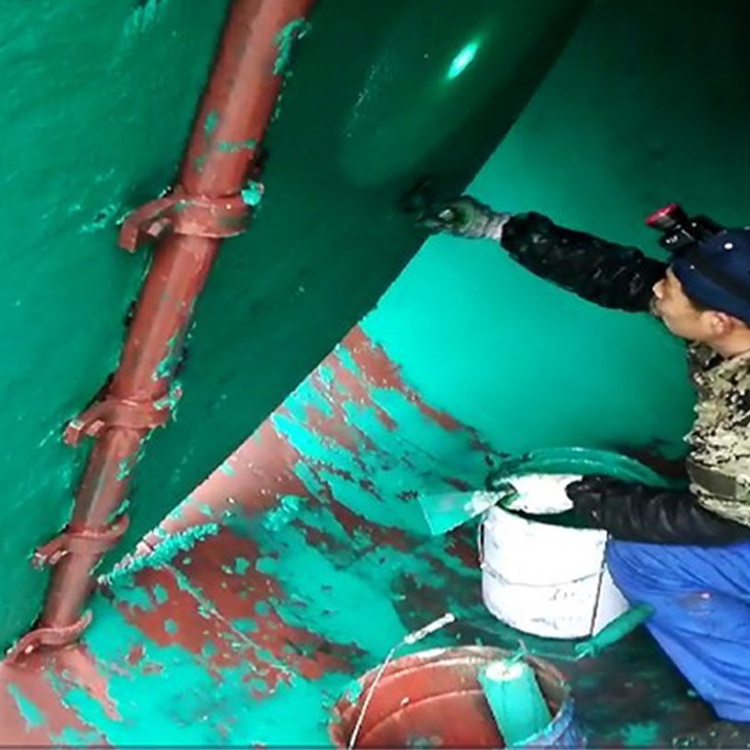

3）在前一道表干后再進(jìn)行后一道施工，用量為0.25kg/道.平米左右。涂料的涂刷方向應(yīng)一致，兩層之間的涂刷方向應(yīng)垂直，涂層應(yīng)均勻，不允許漏涂，無流掛、氣泡、針眼、雜物（刷毛、砂粒等），也不允許存在其它缺陷。
4）對表面凹凸不平處及結(jié)構(gòu)轉(zhuǎn)角處應(yīng)用一層短切氈局部增強，用輥刷涂一層涂料后加貼一層玻璃氈，浸透后用含浸涂料的輥刷除其中的氣泡。之后按上述施工要求進(jìn)行施工。
專業(yè)制作玻璃鱗膠泥規(guī)格 玻璃鱗片作為一種重要的防腐材料，在工業(yè)制造中享有十分重要的名聲，也是玻璃鱗片在世界各地的應(yīng)用都是十分的廣泛，而且在防腐涂料方面，表現(xiàn)出了非常出色的能力。這就是我們所說的玻璃鱗片，玻璃鱗片在國外盛行的時間很長，所以制作工藝也是十分的熟練，但是國內(nèi)是近十幾年才引進(jìn)的所以在玻璃鱗片的制作和應(yīng)用方面，都還不是十分的成熟，但是盡管如此，玻璃鱗片仍然能夠在防腐材料界占有重要的一席之位。接下來就由小編我來簡單的說說玻璃鱗片在防腐方面究竟有什么特別的功效。
玻璃鱗片是一種耐腐蝕的樹脂材料，是一種無機材料，它的組成結(jié)構(gòu)決定了柏林鱗片比其他防腐材料的功效要的很多，玻璃鱗片的組成結(jié)構(gòu)是成魚鱗狀分布，就像是盔甲一般，能夠?qū)⒏g的介質(zhì)分割成支離破碎，這樣實在是能夠有效的減少腐蝕介質(zhì)的侵蝕，大大的延長了介質(zhì)滲透的時間，同時也提高了涂層抗?jié)B透的能力和壽命。
從上面的分析來看玻璃鱗片在防腐方面，無論是從性質(zhì)上還是從能力上來分析，玻璃鱗片都是防腐材料中較重要的優(yōu)選。
玻璃鱗片是生產(chǎn)重防腐涂料、珠光顏料和塑料制品不可缺少的重要原材料，應(yīng)用于防腐領(lǐng)域，可明顯提高涂料的防腐性能，延長物件使用壽命；用來制造珠光顏料，玻璃鱗片珠光顏料的光澤度遠(yuǎn)遠(yuǎn)優(yōu)于天然云母、人工合成云母制作的珠光顏料，并兼有防腐、防紫外線照射的功能；用于塑料領(lǐng)域，可增加塑料制品的強度，防止熱塑性塑料制成的精密部件的熱變形，提高其空間穩(wěn)定性。
1 、玻璃鱗片能阻止水蒸汽和化學(xué)溶劑對基底物質(zhì)的侵蝕。襯底或涂層耐化學(xué)性的程度隨所選用的玻璃原材料不同而變化，由 C- 玻璃組成的玻璃鱗片具有優(yōu)良的抗化學(xué)耐用性。
2 、由于有相對與鋼鐵、水泥等基底物質(zhì)較大的伸展系數(shù)，所以在熱沖擊的情況下樹脂層容易裂解和脫落，而玻璃鱗片能提成一種熱穩(wěn)定層，因而能防止襯底的裂解和剝落。
3 、耐溫性能好。玻璃鱗片襯里的使用其耐熱性比同類樹脂涂層可提高 20-40 ，因此常用于石油輸油管道、熱水管線、耐熱化工裝置等。
4 、熱脹系數(shù)小。
5 、含有玻璃鱗片的涂層比不含玻璃鱗片的環(huán)氧或聚酯樹脂層硬的多，因此有較高的抗表面磨損性能。
6 、配伍性能好，可以與各種樹脂組成防腐涂料
