| 品牌 : | 富城 | 類型 : | 環(huán)氧防腐涂料 |
| 用途 : | 管道防腐涂料,家具防腐涂料,金屬防腐涂料,船舶防腐涂料,汽車防腐涂料,其他 | 按溶劑類型分 : | 油性漆 |
| 單件凈重 : | 25kg | 保質(zhì)期 : | 12個(gè)月 |
| 總固含量≥ : | 80% | 干燥時(shí)間≤ : | 2小時(shí) |
| 耐水性 : | 良好 | 包裝規(guī)格 : | 30KG/桶 |
| 顏色 : | 綠 | 功能 : | 耐高溫防腐蝕耐酸堿 |
| 特色服務(wù) : | 承接施工 技術(shù)指導(dǎo) | 貨號(hào) : | FC00113069 |
富城 工業(yè)防腐材料 高溫脫硫塔防腐涂料 煙囪高溫防腐涂料
玻璃鱗片底涂
1）取預(yù)配好的適量底漆，再加入適當(dāng)比例的配套固化劑攪拌3min以上，攪拌均勻后使用。用毛刷或輥刷涂1-2道，用量0.20kg/道.平米左右。在經(jīng)處理后的待襯表面涂刷一道底漆。并在一道底漆涂刷12h后涂刷二道底漆。二道底漆涂刷方向應(yīng)相互垂直。
2）在鋼結(jié)構(gòu)基礎(chǔ)施工時(shí)，在進(jìn)行VEGF底涂配膠料過(guò)程中，應(yīng)加入50樹(shù)脂重量比的石英粉（300目左右），混合均勻后施工方能達(dá)到更好的界面粘接效果。
3）在混凝土基礎(chǔ)施工時(shí)，若粘度略高或低溫施工環(huán)境中，為了增加涂層與基層的接合性，可適當(dāng)添加5-10的溶劑進(jìn)行稀釋，底涂可涂刷1-2遍。
2、 VEGF玻璃鱗片膠泥中涂
1）中涂樹(shù)脂要與底涂樹(shù)脂相匹配，玻璃鱗片涂料的粘度一般為1500 cps到5000cps，觸變指數(shù)為2至5，每層厚度為0.1-0.3mm左右，隨施工方法不同而有所變化，施工可采用滾涂、刷涂或噴涂，其中噴涂宜采用高壓無(wú)氣噴涂。
2）在配制玻璃鱗片涂料時(shí)，應(yīng)使用較高轉(zhuǎn)數(shù)的攪拌器，加入適當(dāng)比例的配套固化劑后攪拌3分鐘以上，一次攪拌的鱗片膠涂料應(yīng)控制在30 min內(nèi)用完，且初凝時(shí)間應(yīng)控制在40min左右。

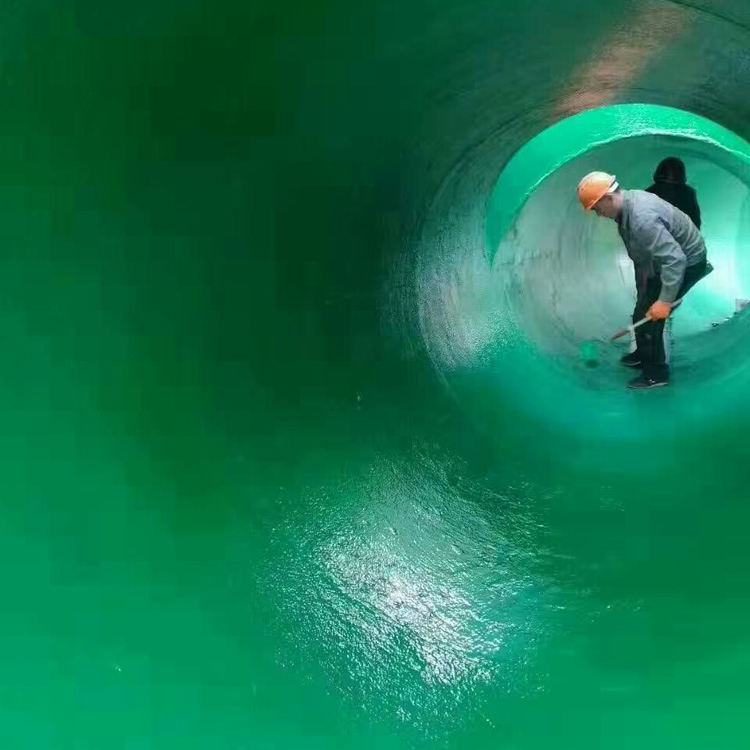

3）在前一道表干后再進(jìn)行后一道施工，用量為0.25kg/道.平米左右。涂料的涂刷方向應(yīng)一致，兩層之間的涂刷方向應(yīng)垂直，涂層應(yīng)均勻，不允許漏涂，無(wú)流掛、氣泡、針眼、雜物（刷毛、砂粒等），也不允許存在其它缺陷。
4）對(duì)表面凹凸不平處及結(jié)構(gòu)轉(zhuǎn)角處應(yīng)用一層短切氈局部增強(qiáng)，用輥刷涂一層涂料后加貼一層玻璃氈，浸透后用含浸涂料的輥刷除其中的氣泡。之后按上述施工要求進(jìn)行施工。
玻璃鱗片在防腐方面，無(wú)論是從性質(zhì)上還是從能力上來(lái)分析，玻璃鱗片都是防腐材料中較重要的優(yōu)選。
玻璃鱗片是生產(chǎn)重防腐涂料、珠光顏料和塑料制品不可缺少的重要原材料，應(yīng)用于防腐領(lǐng)域，可明顯提高涂料的防腐性能，延長(zhǎng)物件使用壽命；用來(lái)制造珠光顏料，玻璃鱗片珠光顏料的光澤度遠(yuǎn)遠(yuǎn)優(yōu)于天然云母、人工合成云母制作的珠光顏料，并兼有防腐、防紫外線照射的功能；用于塑料領(lǐng)域，可增加塑料制品的強(qiáng)度，防止熱塑性塑料制成的精密部件的熱變形，提高其空間穩(wěn)定性。
1 、玻璃鱗片能阻止水蒸汽和化學(xué)溶劑對(duì)基底物質(zhì)的侵蝕。襯底或涂層耐化學(xué)性的程度隨所選用的玻璃原材料不同而變化，由 C- 玻璃組成的玻璃鱗片具有優(yōu)良的抗化學(xué)耐用性。
2 、由于有相對(duì)與鋼鐵、水泥等基底物質(zhì)較大的伸展系數(shù)，所以在熱沖擊的情況下樹(shù)脂層容易裂解和脫落，而玻璃鱗片能提成一種熱穩(wěn)定層，因而能防止襯底的裂解和剝落。
3 、耐溫性能好。玻璃鱗片襯里的使用其耐熱性比同類樹(shù)脂涂層可提高 20-40 ，因此常用于石油輸油管道、熱水管線、耐熱化工裝置等。
4 、熱脹系數(shù)小。
5 、含有玻璃鱗片的涂層比不含玻璃鱗片的環(huán)氧或聚酯樹(shù)脂層硬的多，因此有較高的抗表面磨損性能。
6 、配伍性能好，可以與各種樹(shù)脂組成防腐涂料
