| 品牌 : | 上海儀欣 | 型號 : | ZDSM |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | 50 |
| 適用介質 : | 水,蒸汽,油品 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 電子 | 零部件及配件 : | 配件 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 直通式 |
| 標準 : | 國標 | 密封形式 : | 軟密封型 |
電動套筒調節閥 概述
電動套筒調節閥具有穩定性好，不易產生震動，噪音低，對溫度敏感等特點，單密封型適用于泄漏要求較嚴，壓差不大的干凈介質場合。雙密封型適用于泄漏要求不嚴，壓差較大的干凈介質場合。小孔節流型，可作低噪音閥使用。電動套筒調節閥廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。電子式電動套筒調節閥,由PS系列、3810系列或DKZ直行程電動執行機構和低流阻直通單座閥組成.
電動套筒調節閥 主要零件材料
| 本體材質為碳鋼 | ||||
| 1 | 閥體 | WCB | LCB | WC9 |
| 2 | 閥座 | 304 | 304 | 304 |
| 3 | 閥芯 | 304 | 304 | 304 |
| 4 | 導向套 | 304 | 304 | 304 |
| 5 | 閥蓋 | WCB | LCB | WC9 |
| 6 | 閥桿 | 304 | 304 | 304 |
| 7 | 填料 | PTFE/柔性石墨 | ||
| 8 | 彈簧 | 65Mn | ||
| 9 | 螺母 | 304 | 304 | 304 |
| 本體材質為不銹鋼 | ||||
| 1 | 閥體 | CF8 | CF8M | CF3M |
| 2 | 閥座 | 304 | 316 | 316L |
| 3 | 閥芯 | 304 | 316 | 316L |
| 4 | 導向套 | 304 | 316 | 316L |
| 5 | 閥蓋 | CF8 | CF8M | CF3M |
| 6 | 閥桿 | 304 | 316 | 316L |
| 7 | 填料 | PTFE/柔性石墨 | ||
| 8 | 彈簧 | 65Mn | ||
| 9 | 螺母 | 304 | 316 | 316L |
電動套筒調節閥 性能指標
| 項目 | 指標值 | ||
|---|---|---|---|
| 基本誤差 | 配3810L±2.5； 配PSL±1.0 | ||
| 回差 | 配381L ±2.0； 配PSL±1.0 | ||
| 死區 | 1.0 | ||
| 始終點偏差 | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差 | 2.5 | ||
| 泄露量L/h | 0.01×閥額定容量(硬密封)、零泄漏(軟密封) | ||
| 可調范圍R | 30：1 | ||
電動套筒調節閥 技術參數
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數(KV) | 直線 | 10 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 允許壓差(MPa) | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 額定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 閥蓋形式 | 標準型(-17+250)、高溫型(+250+450)、低溫型(-40-196)、波紋管密封型(-40+350) | |||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 閥芯形式 | 平衡式閥芯(套筒導向) | |||||||||||||
| 流量特性 | 直線性、等百分比 | |||||||||||||
| 配置執行器類別 | 381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器) | |||||||||||||
| 執行器參數 | 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | |||||||||||||
| 防護等級：相當IP55、隔爆標志：ExdBT4(ExdBT6特殊定制)、手操功能：手柄 | ||||||||||||||
| 環境溫度：-25+70、環境濕度：95 | ||||||||||||||

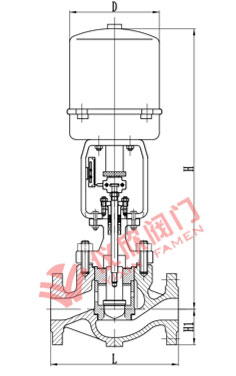

電動套筒調節閥 外形尺寸
| 公稱通徑 Nominal size DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| L | PN16 | 187 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 673 | 737 | |
| PN40 | 194 | 197 | 210 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 600 | 708 | 775 | ||
| PN64 | 206 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | 752 | 819 | ||
| 配PSL With PSL | H | 普通型 Nomaltype | 738 | 750 | 765 | 767 | 845 | 857 | 875 | 1025 | 1045 | 1252 | 1545 | ||
| 散熱片型 Heating type | 888 | 900 | 935 | 937 | 1025 | 1037 | 1055 | 1255 | 1280 | 1532 | 1825 | ||||
| D | 176 | 225 | |||||||||||||
| 重量 Weight KG(PN16) | 14 | 16 | 25 | 28 | 40 | 50 | 65 | 150 | 250 | 380 | 550 | ||||
| 配381L With 381L | H | 普通型 Nomaltype | 500 | 512 | 652 | 660 | 770 | 780 | 790 | 1080 | 1125 | 1250 | 1265 | ||
| 散熱片型 Heating type | 650 | 652 | 822 | 822 | 950 | 960 | 970 | 1310 | 1360 | 1530 | 1545 | ||||
| D | 225 | 310 | |||||||||||||
| 重量 Weight KG(PN16) | 20 | 22 | 30 | 35 | 50 | 60 | 75 | 180 | 280 | 420 | 580 | ||||
