首頁 > 供應產品 > ZJHP(M)型散熱片氣動高溫調節閥

ZJHP(M)型散熱片氣動高溫調節閥

產品：	瀏覽次數：773ZJHP(M)型散熱片氣動高溫調節閥
品牌：	捷閥
單價：	2600.00元/個
最小起訂量：	1 個
供貨總量：
發貨期限：	自買家付款之日起天內發貨
有效期至：	長期有效
最后更新：	2023-04-04 21:31

詳細信息

壓力環境 :	常壓	加工定制 :	是
形態 :	隔膜式	標準 :	國標
公稱通徑 :	DN20-400（mm）	材質 :	鑄鋼
流動方向 :	單向	零部件及配件 :	配件
驅動方式 :	氣動	工作溫度 :	常溫
品牌 :	捷閥	密封形式 :	硬密封型
類型(通道位置) :	二通式	型號 :	ZJHP
適用介質 :	蒸汽,水,空氣,油品	連接形式 :	法蘭

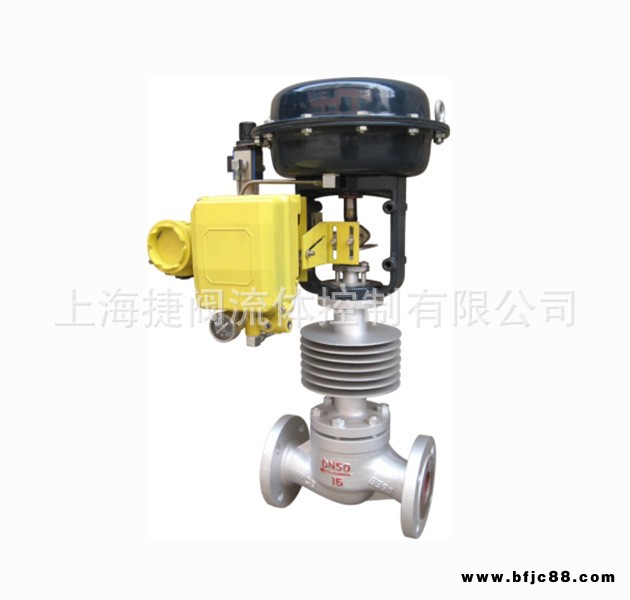

ZJHP(M)型（散熱片）氣動高溫調節閥示例圖1
ZJHP(M)型（散熱片）氣動高溫調節閥示例圖2
ZJHP(M)型（散熱片）氣動高溫調節閥示例圖3
ZJHP(M)型（散熱片）氣動高溫調節閥示例圖4

HCB氣動籠套筒調節閥是壓力平衡調節閥，閥內流體通道呈S流體線型，還沒有一個改善套筒周圍流體平穩流動的導向翼，優點是壓降損失小，流量大，可調范圍廣。流量特性曲線精度高，動態穩定性好。噪音低，空化腐蝕小，調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。配用LHA多彈簧薄膜執行機構或電動執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。

閥體

型式??直通雙座鑄造球型閥

公稱通徑：20、25、40、50、65、80、100、150、200mm

公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K、PN1.6、4.0、6.4MPa

連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型

法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112-9124-2000等

焊接連接：嵌焊接SW

材料： ?鑄鋼（ZG230-450）、鑄不銹鋼（ZG1CR18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等上閥蓋：常溫型（P）：-17-230

伸長I型（E1）：-45-17+230+566

伸長II型（E2I）：-100-45

伸長II型（E2W）：-196-100

注：工作溫度不超過各種材料的允許范圍。

壓蓋型式：螺栓壓緊式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、編制填料、石墨填料

閥內組件

閥芯型式：單座套筒式柱塞型閥芯

流量特性：等百分比特性（）和線型特性（L）、參考流量特性曲線圖

套筒形式：分離式套筒

材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼棧焊司鈦萊合金、鈦和耐腐蝕合金等執行機構。

型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構

膜片材料：乙丙橡膠夾尼龍布、橡膠夾尼龍布

彈簧范圍：20-100、80-240KPa（LHA，LVA5型）、，190-350、190-400KPa（LVA6型）400-500KPa（LVA6型）、300-500KPa（LVP型）

氣源接口：Rc1/4”

環境溫度：-30-70

閥作用型式：用正作用或反作用執行機構實現閥的氣-關式和氣-開式

附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥門傳送器、電磁閥、手輪機構等

性能

泄漏量：金屬閥座：小于閥額定容量的0.01，符合ANSI B16.104-1976IV級

??????軟閥座：小于閥額定容量的10-7，符合ANSI B16.104-1976IV級

回差：帶定位器：小于全行程的1，

??? ??不帶定位器：小于全行程的3（LHA1型小于全行程的5）

基本誤差：帶定位器：小于全行程的±1,

????????不帶定位器：小于全行程的±5

注：采用標準的V型聚四氟乙烯填料

可調范圍：50:1（0.25Cv14）或30:1（CV0.16）

Cv值和行程

高容量閥芯

公稱通徑（mm）		40	50	65	80	100	150	200
閥座直徑（mm）		40	50	65	80	100	150	200
額定Cv值	等百分比特性	46	60	100	140	220	420	820
額定Cv值	線性特性	40	75	110	150	240	435	850
額定行程（mm）		25	38				50	75

高精度流量特性閥芯

公稱通徑	40			50			65			80			100			150			200
閥座直徑	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	100	125	150	125	150	200


額定Cv值	11	17	24	17	24	44	24	44	68	44	68	99	68	99	175	175	275	360	275	360	650


額定行程	25									38						50			75

允許壓差

軟閥座的工作溫度和壓差的范圍軟閥座的工作溫度和壓差的范圍、

金屬閥座

A.氣？關式閥100KPa

執行機構	供氣壓力	彈簧范圍	定位器	允許壓差
				公稱通徑
				40	50	65	80	100	150	200
LHA1D	1.4	0.2-1.0	有或無	5.1	4.0
	1.6	0.2-1.0	有或無	25	19
	4.0	0.8-2.4	有	40	40
	4.0	0.8-2.4	有	76	59
LHA2D	1.4	0.2-1.0	有或無	9.9	7.7	6.6	5.4	4.2
	1.6	0.2-1.0	有	40	38	32.9	27.4	20.8
	1.6	0.2-1.0	有	49.2	38	32.9	27.4	20.8
	4.0	0.8-2.4	有	40	40	40	40	40
	4.0	0.8-2.4	有	100	100	98.7	82.3	62.8
LHA3D	1.4	0.2-1.0	有或無	17.5	13.7	11.7	9.7	7.4	5.2
	1.6	0.2-1.0	有	40	40	40	40	37	26.1
	1.6	0.2-1.0	有	87	67	58	48.7	37	26.1
	4.0	0.8-2.4	有	40	40	40	40	40	40
	4.0	0.8-2.4	有	100	100	100	100	100	78.6
LHA4D	1.4	0.2-1.0	有或無			20.2	16.7	12.8	7.4
	1.6	0.2-1.0	有			40	40	40	37
	1.6	0.2-1.0	有			100	83.9	63.6	37
	4.0	0.8-2.4	有			40	40	40	40
	4.0	0.8-2.4	有			100	100	100	100

金屬閥座

B.氣？開式閥?100KPa

執行機構	供氣壓力	彈簧范圍	定位器	允許壓差
				公稱通徑
				40	50	65	80	100	150	200
LHA1D	1.4	0.2-1.0	有或無	5.1	4.0
	1.6	0.2-1.0	有或無	25	19
	4.0	0.8-2.4	有	40	40
	4.0	0.8-2.4	有	76	59
LHA2D	1.4	0.2-1.0	有或無	9.9	7.7	6.6	5.4	4.2
	1.6	0.2-1.0	有	40	38	32.9	27.4	20.8
	1.6	0.2-1.0	有	49.2	38	32.9	27.4	20.8
	4.0	0.8-2.4	有	40	40	40	40	40
	4.0	0.8-2.4	有	100	100	98.7	82.3	62.8
LHA3D	1.4	0.2-1.0	有或無	17.5	13.7	11.7	9.7	7.4	5.2
	1.6	0.2-1.0	有	40	40	40	40	37	26.1
	1.6	0.2-1.0	有	87	67	58	48.7	37	26.1
	4.0	0.8-2.4	有	40	40	40	40	40	40
	4.0	0.8-2.4	有	100	100	100	100	100	78.6
LHA4D	1.4	0.2-1.0	有或無			20.2	16.7	12.8	7.4
	1.6	0.2-1.0	有			40	40	40	37
	1.6	0.2-1.0	有			100	83.9	63.6	37
	4.0	0.8-2.4	有			40	40	40	40
	4.0	0.8-2.4	有			100	100	100	100
