| 類型(通道位置) : | 二通式 | 形態 : | 柱塞式 |
| 型號 : | YG43HY-16C | 材質 : | 鑄鋼 |
| 流動方向 : | 單向 | 公稱通徑 : | DN65~350 |
| 零部件及配件 : | 閥體 | 適用介質 : | 蒸汽 |
| 3C閥門類別 : | 工業 | 品牌 : | 捷閥 |
| 結構形式 : | 活塞式 | 標準 : | 國標 |
| 連接形式 : | 法蘭 | 壓力環境 : | 常壓 |
| 工作溫度 : | 高溫 | 驅動方式 : | 蒸汽 |

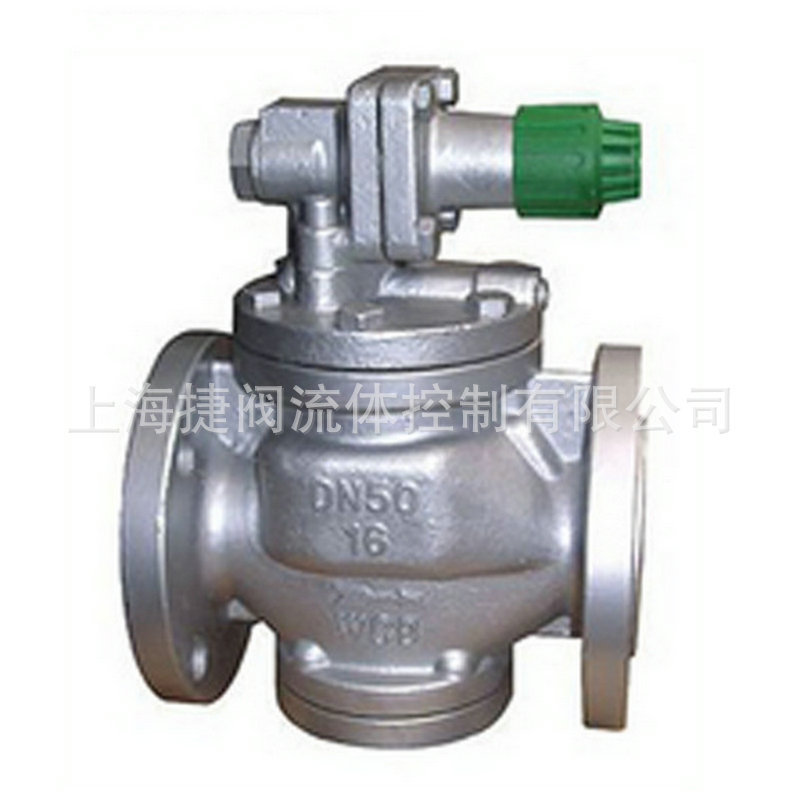

一、YG43H/Y高靈敏度結構特點和用處：
本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
高靈敏度蒸汽減壓閥在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。?
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。
本產品主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
二、YG43H/Y高靈敏度蒸汽減壓閥主要技術參數和性能指標：
公稱壓力(Mpa) | 1.0 | 1.6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
殼體試驗壓力(Mpa)
：殼體試驗不包括膜片、頂蓋 三、YG43H/Y高靈敏度蒸汽減壓閥主要零件材料：
四、YG43H/Y高靈敏度蒸汽減壓閥連接尺寸： ??
五、YG43H/Y高靈敏度蒸汽減壓閥流量系數(Cv)：
六、YG43H/Y高靈敏度訂貨說明： 訂貨時請注明以下內容： 1、產品名稱與型號公稱直徑額定流量系數KV公稱壓力工作介質進口壓力 ? ? ?連接方式是否帶附件以便我們的為您正確選型。 2、如有特殊要求時請在訂購產品時注明。 3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。 4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
