| 公稱通徑 : | 15 | 結構形式 : | 活塞式 |
| 形態 : | 隔膜式 | 連接形式 : | 螺紋 |
| 材質 : | 黃銅 | 類型(通道位置) : | 直動式 |
| 流動方向 : | 單向 | 適用介質 : | 水 |
| 零部件及配件 : | 配件 | 品牌 : | 捷閥 |
| 標準 : | 國標 | 3C閥門類別 : | 工業 |
| 驅動方式 : | 水力控制 | 型號 : | JFBZ5010 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
基本參數
| 1?p基本參數： |
| 適用介質： | 水、空氣介質 |
| 適用介質溫度： | 080 |
| 口???徑： | DN15/20/25/32/40/50/65，可接G1/4″壓力表 |
| 高入口壓力： | 16bar |
| 出口壓力： | 0.33bar任意可調 |
| 連接方式： | 內螺紋 |
| 閥體材質： | 黃銅 |
| 閥???芯： | 黃銅 |
| 彈???簧： | 不銹鋼 |
| 密封材料： | NBR橡膠 |
| 2?p工作原理及結構： |
| （1）減壓閥出廠時，調節彈簧處于未壓縮狀態，此時主閥瓣和付閥瓣處于關閉狀態。 | |||||||||||||||||||||||
| （2）使用時按順時針轉動調節螺釘，壓縮調節彈簧，使膜瓣移頂開付閥瓣，介質由進水口進入活塞上方。活塞在介質壓力 | |||||||||||||||||||||||
| 的作用下，向下移動推動主閥瓣離開主閥座，使介質流向閥后。 | |||||||||||||||||||||||
| （3）同時，當閥后壓力超過調定壓力時，推動膜片上移壓縮調節彈簧，付閥瓣隨之向關閉方向移動，使流入活塞上方的介 | |||||||||||||||||||||||
| 質減小，壓力也隨之下降，此時的主閥瓣在主閥瓣彈簧力的推動上下移，使主閥瓣與主閥座的間隙減小，介質流量也 | |||||||||||||||||||||||
| 隨之減小，使閥后壓力也隨之下降到新的平衡。 | |||||||||||||||||||||||
| （4）反之當閥后壓力低于調定壓力時，主閥瓣與主閥座的間隙增大，介質流量也隨之增加，使閥后壓力也隨之增高達到新 | |||||||||||||||||||||||
| 的平衡。 | |||||||||||||||||||||||
| （5）應用： | |||||||||||||||||||||||
| 當必須在建筑物上安裝減壓閥時，有二種方案：采用干管減壓及采用支管減壓。 | |||||||||||||||||||||||
| 方案一：采用干管減壓，使用一只減壓閥，當樓層在5層以下時，可以運用。缺點是每一層樓的水壓均不相同，一只大 | |||||||||||||||||||||||
| 口徑減壓閥的價格較高。當樓層高過5層時，不可采用（圖一） | |||||||||||||||||||||||

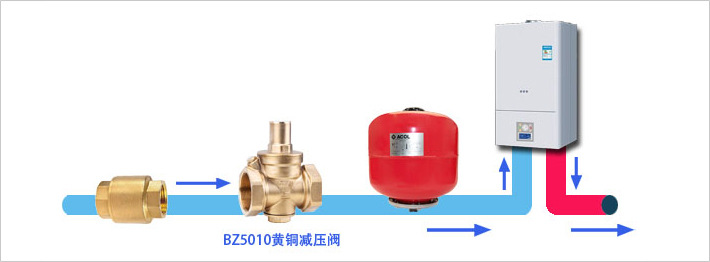

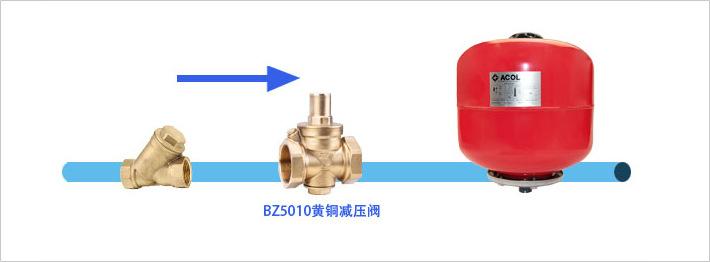

 | 圖一 |  | 圖二 | ? | |||||||||||||||||||
| ? | ? | ||||||||||||||||||||||
| 方案二： 采用支管減壓，每一層樓均使用一只減壓閥，每一層水壓均為3.0bar。既有利于正常使用水，又有利于節約 | |||||||||||||||||||||||
| 用水，同樣供水壓力，可為26層樓房供水僅需為1-21層安裝減壓閥。（每一層樓層高按3米計，即每升高一 | |||||||||||||||||||||||
| 層樓，水壓下降0.3bar）（圖二） | |||||||||||||||||||||||
如果主管路水壓酞高，必須先將水壓降低，再采用支管減壓。
| |||||||||||||||||||||||
