| 公稱通徑 : | 100 | 結構形式 : | 活塞式 |
| 形態 : | 膨脹式 | 連接形式 : | 法蘭 |
| 材質 : | 鑄鋼 | 類型(通道位置) : | 直通式 |
| 流動方向 : | 單向 | 適用介質 : | 水 空氣 |
| 零部件及配件 : | 配件 | 品牌 : | 捷閥 |
| 標準 : | 國標 | 3C閥門類別 : | 工業 |
| 驅動方式 : | 手動 | 型號 : | Y42X-16C |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |

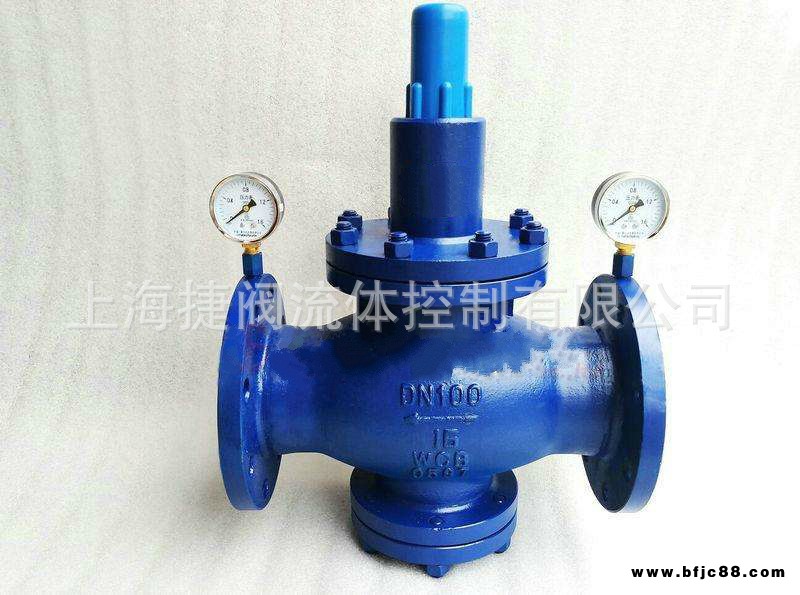

Y42X水用減壓閥結構特點和用處：
本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。
水用減壓閥在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。
本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。產品性能參數
型號PN工作壓力 / MPa
| Y42X-16Q | 16 | 1.6 |
| Y42F-16C | 16 | 1.6 |
產品零部件材料
型號材料閥體、閥蓋、彈簧罩閥桿、閥座膜片、密封圈彈簧
| Y42X-16Q | 球墨鑄鐵 | 不銹鋼 | 橡膠 | 硅錳鋼、鉻釩鋼 |
| Y42F-16C | 灰鑄鐵 | 不銹鋼 | 塑料 | 硅錳鋼、鉻釩鋼 |
產品外形及結構尺寸
DNLDD1D2bz×ødH1H2重量 / kg
| 20 | 160 | 105 | 75 | 55 | 16 | 4×ø14 | 65 | 275 | 12 |
| 25 | 180 | 115 | 85 | 65 | 18 | 4×ø18 | 105 | 280 | 16 |
| 32 | 200 | 135 | 100 | 78 | 18 | 4×ø18 | 105 | 280 | 17 |
| 40 | 220 | 145 | 110 | 85 | 20 | 4×ø18 | 105 | 290 | 22 |
| 50 | 250 | 160 | 125 | 100 | 20 | 4×ø18 | 105 | 300 | 25 |
| 65 | 280 | 180 | 145 | 120 | 20 | 4×ø18 | 120 | 310 | 26 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8×ø18 | 155 | 380 | 55 |
| 100 | 350 | 215 | 180 | 155 | 24 | 8×ø18 | 155 | 380 | 57 |
| 125 | 400 | 245 | 210 | 185 | 26 | 8×ø18 | 200 | 530 | 95 |
| 150 | 450 | 280 | 240 | 210 | 28 | 8×ø23 | 200 | 530 | 98 |
| 200 | 550 | 335 | 295 | 265 | 30 | 12×ø23 | 230 | 650 | 170 |
訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
