| 品牌 : | 安科瑞 | 開孔尺寸 : | 、（mm） |
| 電源電壓 : | AC80-270 | 尺寸 : | 48*48 |
| 型號 : | PZ48L-AI3 | 測量范圍 : | 5A/1A |
| 加工定制 : | 是 | 外形尺寸 : | 48*48（mm） |
| 測量精度 : | 0.5級 |
?
無錫儀表廠家直供PZ48L-AI3液晶顯示三相電流表
?
1?PZ系列交流檢測儀表
1.1?概述
????該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過面板薄膜開關設置倍率。帶RS-485通訊接口，采用Modbus或Profibus協議；也可將電量信號轉換成標準的直流模擬信號輸出；或帶開關量輸入／輸出，繼電器報警輸出等功能。
?
1.2?型號說明
?
1.3?技術指標
?
1.4?產品規格
?
?48型產品規格
?
注：“”為標配功能，“”為選配功能。
?
?72型產品規格
注：
(1)“”為標配功能，“”為選配功能；
(2)?PZ72(L)-AI、AI3、 、AV3、F、P、E的J(繼電器越限報警輸出)與 路開關量輸出復用，其他型號J功能的數量與開關量輸出一致；
(3)?PZ72(L)-E在選配KC(2DI/2DO)功能時無脈沖信號輸出端口；
(4)?PZ72(L)-E4(/H)在選配KC(2DI/2DO)功能時具備一路有功電能脈沖信號輸出端口，無輔助功能時具備兩路脈沖輸出端口。
(5)?PZ72-F帶1路模擬量輸出，PZ72L-F不帶模擬量輸出。
?
?80型產品規格
?
注：
(1)“”為標配功能，“”為選配功能；
(2)?PZ80(L)-AI、AI3、 、AV3、F、P、E的J(繼電器越限報警輸出)功能與 路開關量輸出復用，其他型號J功能的數量與開關量輸出一致；
(3)?PZ80(L)-E在選配KC(2DI/2DO)功能時無脈沖信號輸出端口；
(4)?PZ80(L)-E3(4)?(/H)在選配KC(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配KC(2DI/2DO)功能時無脈沖信號輸出端口，無輔助功能時具備兩路脈沖輸出端口；
(5)?PZ80(L)-AI3、AV3 多可帶3路模擬量輸出，PZ80-F帶1路模擬量輸出，PZ80L-F不帶模擬量輸出。
?
?96型產品規格
?
注：
(1)“”為標配功能，“”為選配功能；
(2)?繼電器越限報警（J）功能的數量與開關量輸出數量一致；
(3)?PZ96(L)-E3(4)在選配4DI功能時具備1路有功電能脈沖信號輸出端口，在選配KC(2DI/2DO、4DI/2DO)功能時無脈沖信號輸出端口，在選配（2M、4DI2DO2M2C）功能或無輔助功能時具有兩路脈沖信號輸出端口；
(4)?PZ96(L)-AI、AI3、 、AV3 多可帶3路模擬量輸出，PZ96(L)-P3(4)、E3(4)、PZ96L-E4/H 多可帶2路模擬量輸出，PZ96-F帶1路模擬量輸出，PZ96L-F不帶模擬量輸出。
(5)?選配事件記錄功能時，必需為液晶表且配置DI或DO功能。
?

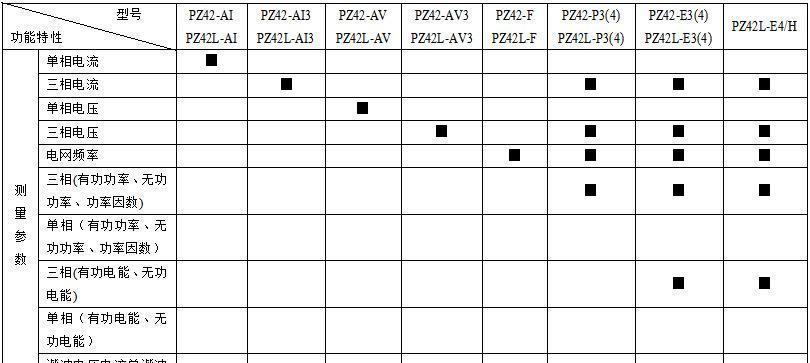

?42型產品規格
?
注：
(1)“”為標配功能，“”為選配功能；
(2)?繼電器越限報警（J）功能的數量與開關量輸出數量一致；
(3)?PZ42(L)-E3(4)在選配KC(8DI/2DO)功能時無脈沖信號輸出端口。
(4)?PZ42(L)-AI、AI3、 、AV3 多可帶3路模擬量輸出，PZ42(L)-P3(4)、E3(4)、PZ42L-E4/H 多可帶4路模擬量輸出，PZ42-F帶1路模擬量輸出，PZ42L-F不帶模擬量輸出。
(5)?選配事件記錄功能時，必需為液晶表且配置DI或DO功能。
?
