詳細介紹

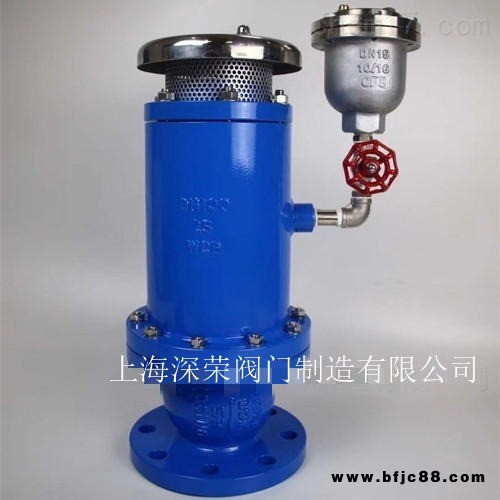

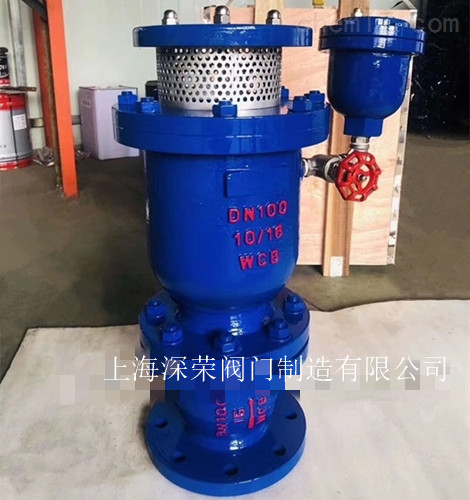

MSP4X彌合式水錘預防閥
產品簡介：
彌合型防水錘空氣閥MSP4X彌合型水錘預防閥/彌合型防水錘排氣閥/帶緩沖裝置彌合水錘預防閥AV821緩沖排氣閥/彌合式防水錘空氣閥/多功能彌合水錘預防閥/防止斷流彌合水錘空氣閥/防水錘高速排氣閥/防水錘復合式空氣閥MSP4X彌合水錘預防閥主要由主排氣閥與緩沖閥組組合而成，主排氣閥進口連接連通的緩沖閥組。緩沖閥組包括緩沖閥體、緩沖板和節流孔，緩沖閥體內吊裝有導向軸，緩沖板套裝在導向軸上，通過緩沖板和節流孔 水柱回流，防止水柱彌合撞擊，從而消除彌合水錘。
MSP4X彌合型防水錘預防閥是專用防水錘管道當中的產品，其主要由卷簾式空氣閥、快速空氣閥、復合式空氣閥外加緩沖塞閥組成，彌合型水錘空氣閥能夠通過快速排氣防止管道內水錘的產生，并且在負壓時吸入空氣，有效的保護管道及閥門的運行安全，電廠、電站、自來水公司應用廣泛。
工作原理：
1、應用在項目當中能夠快速、大量的排除管道內的空氣，采用雙層設計能夠有效的防止沖擊，適應能力更強。
2、當管道內注滿水時，主空氣閥會封住，積氣通過微量空氣閥排出。微量空氣閥采用卷簾密封式結構，能快速的排氣快速密封，減少了被雜物堵塞的可能性，同時具有自凈功能。
3、快速的吸氣：當管道內因為意外情況管道內產生負壓，能夠快速吸氣保護管道內平衡，不會存在負壓。
產品特點：
1、產品適應能力強，在水力管道當中都能應用，并且免維護
2、閥門的密封性能好，采用優質的丁jing橡膠密封，不會產生泄漏狀況
3、閥門的閥體可以根據客戶的要求噴涂樹脂，使其符合飲用水系統標準
4、此產品制造符合《CJ/T217-2005市政建設》標準的要求，并且排氣量大
5、通過底部的緩沖塞閥有效的保證閥門不會水錘的沖擊，使其不管在什么樣的工況下都能夠快速排氣。
技術參數：
公稱通徑(mm)??： | DN50-DN400 |
公稱壓力（MPa）： | 1.0MPa；1.6MPa；2.5MPa |
適??用??介??質： | 清水、原水、飲用水等小于80度。 |
作用原理：
防止斷流彌合水錘空氣閥，它涉及一種空氣閥。解決了現有的空氣閥進氣量不足，易產生斷流彌合水錘的問題。浮球托板與閥體的內壁連接，浮球托板上開有過孔，浮球托桿插裝在過孔內，浮球托桿的上端固定安裝有浮球，浮球的安裝位置與*閥口相對應，浮球用于控制*閥口的開合，彈簧托板與閥體的內壁固定連接，彈簧導向桿的下端與彈簧托板固定連接，彈簧導向桿的上端固定安裝在 閥蓋上，堵盤套裝在彈簧導向桿上，堵盤的安裝位置與 閥口相對應，彈簧的上端與堵盤固定連接，彈簧的下端與彈簧托板固定連接，彈簧套裝在彈簧導向桿上，彈簧用于控制堵盤的上下運動，堵盤用于控制 閥口的開合。尤其適用于長距離輸水管線中。
外形尺寸表：
公稱通徑DN | D | D1 | D2 | Φ | H | Z-Φd |
50 | 115 | 85 | 68 | 195 | 320 | 4-14 |
65 | 160 | 125 | 100 | 195 | 320 | 4-18 |
80 | 195 | 160 | 135 | 242 | 375 | 4-18 |
100 | 215 | 180 | 155 | 260 | 395 | 8-18 |
150 | 280 | 240 | 210 | 345 | 500 | 8-23 |
200 | 335 | 295 | 265 | 425 | 600 | 8-23 |
250 | 390 | 350 | 320 | 500 | 680 | 12-23 |
300 | 440 | 400 | 368 | 606 | 780 | 12-23 |
350 | 500 | 460 | 425 | 650 | 860 | 16-23 |
400 | 565 | 515 | 485 | 740 | 940 | 16-25 |
安裝位置：
1、陡峭斜坡的z高點。?
2、管道的水柱分離點。?
3、長距離水平管線每隔400-800M安裝只空氣閥。?
4、為保證使用效果，空氣閥安裝時必須垂直管線向上安裝。?
5、在空氣閥下面加裝緩沖塞閥。在管線注滿水情況下，因管道壓力大，當水流到達管道開孔處，此時管道壓力聚集在空氣閥底端，在沒有安裝緩沖塞閥時，過大的水流壓力會對空氣閥里面的部件產生破壞，進而發生諸如空氣閥漏水、不排氣等現象。
上海深榮閥門主要生產銷售【彌合型防水錘空氣閥MSP4X彌合型水錘預防閥/彌合型防水錘排氣閥/帶緩沖裝置彌合水錘預防閥AV821緩沖排氣閥/彌合式防水錘空氣閥/多功能彌合水錘預防閥/防止斷流彌合水錘空氣閥/防水錘高速排氣閥/防水錘復合式空氣閥MSP4X彌合水錘預防閥】，備有大量庫存現貨以出廠價直銷！我們秉持“合理價格、貼心服務”的理念，為客戶提供可靠的產品和完善的售后服務。本文中所有文字、數據、圖片僅供參考。
上海深榮閥門有限公司訂貨須知：
為了保證您使用的需要，在訂貨時請詳細說明：閥門規格型號，零件材質，使用介質，使用溫度，大流量，大流量壓差。管路閥門連接標準，閥門驅動類型。
為了保證用戶的使用方便，我公司可提供法蘭，伸縮節及連接螺栓，并根據用戶需要提供易損配件。
先請您根據現場閥門安裝的法蘭間距實際測量尺寸及安裝條件或對照以上尺寸圖自行進行工程方案設計。然后按要求認真填寫《訂貨明細表》，作為訂貨原始依據提交我公司。如貴司沒空填寫也可以聯系我們銷售部口頭提供，如需技術支持，請與我公司駐各地辦事處或與公司工程部聯系，我們愿竭誠為您服務
一、·提供產品名稱與型號口徑??MSP4X彌合型防水錘空氣閥?是否帶需要其它配件以便我們的為您正確選型的使用壓力的使用介質的溫度。
二、為了保證用戶的使用方便，我公司可提供?MSP4X彌合型防水錘空氣閥法蘭，伸縮節及MSP4X彌合型防水錘空氣閥連接螺栓，并根據用戶需要提供?? MSP4X彌合型防水錘空氣閥易損配件。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的深嶸閥門公司專家為您設計制造！
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供的服務。
歡迎國內外用戶來函或光臨我廠洽談訂貨事宜，我廠可根據用戶的需要進行新產品的研制，也可來圖來料加工，保證質量，交貨及時，服務周到。
注意事項：現場安裝閥門時先檢查閥門本身密封材料及閥體密封槽上是否有雜物及灰塵并將其清理，另外安裝人員必須檢查管道內是否有因焊接法蘭片時而殘留在管道內的焊渣，還得檢查管道內堆焊時超過閥門開關位置時而碰到的壁是否小于蝶門的大外徑，為避免閥門打開時而刮傷密封材料，請先檢查以上幾個問題！請及時清理雜物、焊渣！
?
