| 品牌 : | FESTO 費斯托 | 型號 : | MDH-52-D-1-S-M12D-C |
| 材質 : | 鋁 | 類型(通道位置) : | 直通式 |
| 連接形式 : | 螺紋 | 適用介質 : | 空氣 |
| 流動方向 : | 單向 | 用途 : | 調壓 |
| 公稱通徑 : | 5/3 | 工作溫度 : | 10 ... 50 °C |
| 位置數 : | 5 | 使用壓力 : | 0.1 ... 10 bar |
| 有效截面積 : | 1 | 動作方式 : | 任意 |
| 高動作頻率 : | 0 ... 1,500 l/min | 閥功能 : | 先導驅動的膜片式減壓閥 |
| 復位類型 : | 機械彈簧 | 安裝類型 : | 帶通孔 |

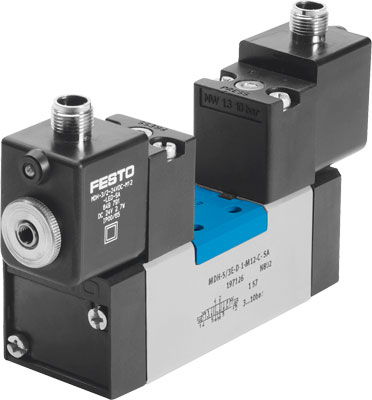

電磁閥
MDH-5/2-D-1-S-M12D-C
訂貨號：540810
數據表
特性 值
閥功能 三位五通中封式
搭接 正重疊
驅動方式 電控
寬度 65 mm
標準標稱流量 4100 l/min
工作氣口 底座規格 3，符合 ISO 5599-1 標準
G1/2
工作電壓 24 V DC
工作壓力 3 bar ... 10 bar
設計 活塞閘閥
復位類型 彈簧復位
防護等級 IP65
公稱通徑 14.5 mm
網格尺寸 71 mm
短型號代碼 MDH
排氣功能 帶節流選項
密封原理 軟密封
安裝位置 可選
符合標準 ISO 5599-1
手控裝置 按鈕式
ISO 規范 356
先導類型 先導驅動
先導氣源 內先導
流向 不可逆
符號 00991080
關閉時間 79 ms
打開時間 35 ms
0 信號的大正向測試脈沖 3800 μs
信號為 1 的大負向測試脈沖 4900 μs
線圈的特性參數 24 V DC: 2.7 W
允許的電壓波動 +/- 10 %
工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]
工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）
抗振性 運輸應用測試，嚴重性等級 1，符合 FN 942017-4 和 EN 60068-2-6 標
準
耐沖擊性 沖擊測試，嚴重性等級 2，符合 FN 942017-5 和 EN 60068-2-27
介質溫度 -10 °C ... 50 °C
聲壓級 85 dB(A)
環境溫度 -10 °C ... 50 °C
產品重量 1120 g
電氣接口 M12x1
安裝方式 底座上
通過通孔和螺釘
先導排氣口 82 M5
先導排氣口 84 M5
氣接口，氣口 1 底座規格 3，符合 ISO 5599-1 標準
氣接口，氣口 2 底座規格 3，符合 ISO 5599-1 標準
氣接口，氣口 3 氣路板規格 3 符合 ISO 5599-1 標準
氣接口，氣口 4 底座規格 3，符合 ISO 5599-1 標準
氣接口，氣口 5 底座規格 3，符合 ISO 5599-1 標準
材料說明 RoHS 合規
密封件材料 HNBR
NBR
外殼材料 壓鑄鋁
