| 品牌 : | FESTO費斯托 | 型號 : | JMN1DH-5/2-D-3-S-C |
| 材質 : | 銅合金 | 類型(通道位置) : | 先導式 |
| 連接形式 : | 螺紋 | 適用介質 : | 空氣 |
| 流動方向 : | 換向 | 用途 : | 調節 |
| 公稱通徑 : | 14.5 mm | 工作溫度 : | -5 ... 50 °C |
| 位置數 : | 標準 | 使用壓力 : | 2 ... 10 bar |
| 有效截面積 : | 5mm2 | 動作方式 : | 手控裝置 |
| 高動作頻率 : | 4,500 l/min | 產品重量 : | 1090 g |

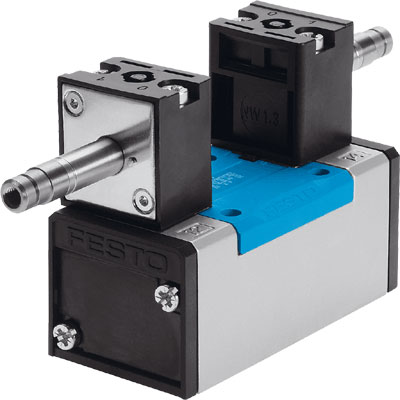

電磁閥
JMN1DH-5/2-D-3-S-C
產品代號: 160897
帶 電 磁 線 圈 和 帶 手 控, 不 帶 插 座
技術參數
特性 值
貨運日期 + 凈價 查看
閥功能 5/2 雙穩-主控
驅動類型 電氣的
寬度 65 mm
標準額定流量 4,500 l/min
工作壓力 -0.9 ... 16 bar
設計結構 活塞滑塊
海事分類 看證書
防護等級 IP65
額定尺寸 14.5 mm
寬度尺寸 71 mm
排氣功能 可節流
密封原則 軟性
裝配位置 任意

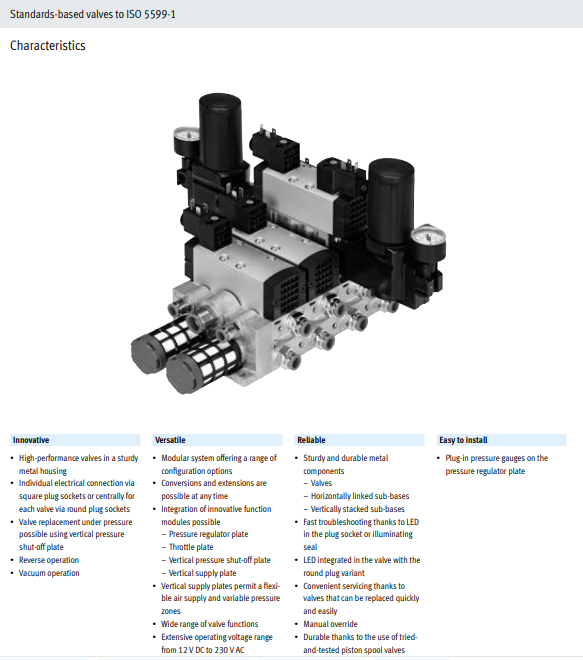

符合標準 ISO 5599-1
手控裝置 帶附件，可鎖定
推
ISO 代碼 369
先導類型 由先導控制
先導氣源 外置的
流動方向 可反向
重疊 正重疊
先導壓力 2 ... 10 bar
反向切換時間 24 ms
反向切換時間 (主控信號) 21 ms
邏輯為0的正向測試脈沖 3,700 μs
邏輯為1的負向測試脈沖 4,600 μs
關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)
介質溫度 -5 ... 50 °C
聲壓等級 85 dB(A)
環境溫度 -5 ... 50 °C
產品重量 1,090 g
電連接 通過 N1 線圈, 需要另行訂購
安裝類型 在底座上
帶通孔和螺絲
先導排氣口82 M5
先導排氣口84 M5
材料備注 符合 RoHS
材料信息，密封 HNBR
NBR
材料信息，殼體 壓鑄鋁
