| 品牌 : | FESTO費斯托 | 型號 : | CPE24-M3H-5LS-3/8 |
| 材質 : | 壓鑄鋁 | 類型(通道位置) : | 先導式 |
| 連接形式 : | 快裝 | 適用介質 : | 空氣 |
| 流動方向 : | 換向 | 用途 : | 調節 |
| 公稱通徑 : | 7 mm | 工作溫度 : | -5 ... 50 °C |
| 位置數 : | 2 | 使用壓力 : | 2.5 ... 10 bar |
| 有效截面積 : | 1 | 動作方式 : | 手控裝置 |
| 高動作頻率 : | 1,200 μs | 閥功能 : | 5/3 中封式 |

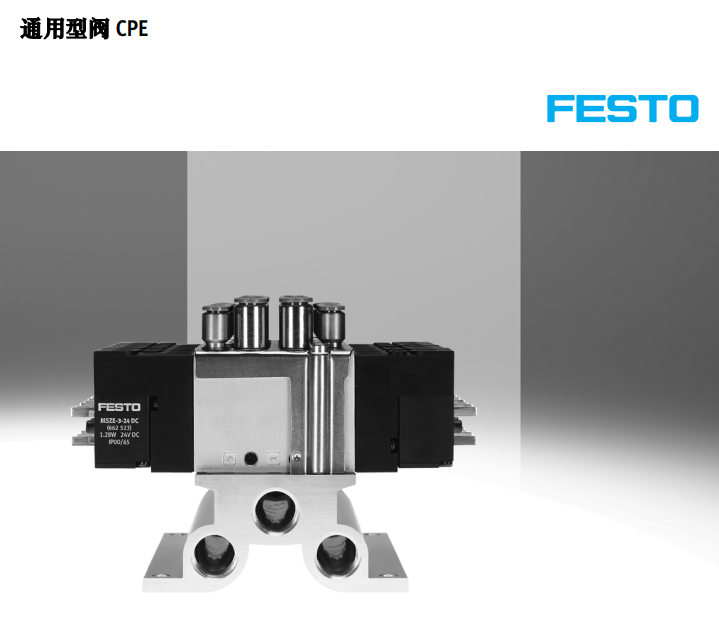

電磁閥
CPE24-M3H-5LS-3/8
產品代號: 163838
技術參數
特性 值
貨運日期 查看
閥功能 5/2 單電控
驅動類型 電氣的
寬度 24 mm
標準額定流量 2,900 l/min
工作壓力 -0.9 ... 10 bar
設計結構 活塞滑塊
復位類型 空氣彈簧
授權 c UL us - Recognized (OL)
海事分類 看證書
防護等級 IP65
帶插頭插座
to IEC 60529
額定尺寸 11 mm
排氣功能 可節流
密封原則 軟性
裝配位置 任意
手控裝置 帶附件，可鎖定
推
先導類型 由先導控制
先導氣源 外置的
流動方向 可反向
閥位置的識別 說明標簽支架
重疊 正重疊
先導壓力 2.5 ... 10 bar
切換時間，關閉 50 ms
切換時間，打開 40 ms
邏輯為0的正向測試脈沖 3,300 μs
邏輯為1的負向測試脈沖 3,100 μs
線圈的特性參數 230 V AC: 50/60 Hz, 提起功耗 3 VA, 保持功耗 2.4 VA
許用壓力波動 -15 % / +10 %
工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]
關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)
抗震性 運輸應用測試，強度等級 2 ，符合 FN 942017-4 和 EN 60068-2-6標準
耐沖擊性 沖擊試驗，強度等級2，符合FN 942017-5和EN 60068-2-27
耐腐蝕等級 CRC 2 – 中等腐蝕影響
介質溫度 -5 ... 50 °C
先導介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]
環境溫度 -5 ... 50 °C
產品重量 360 g
電連接 插頭樣式 C 型，符合EN 175301-803
安裝類型 帶通孔
先導排氣口82 M5
先導排氣口84 M5
先導氣口12 M5
先導氣口14 M5
氣動連接, 氣口 1 G3/8
氣動連接, 氣口 2 G3/8
氣動連接, 氣口 3 G3/8
氣動連接, 氣口 4 G3/8
氣動連接, 氣口 5 G3/8
材料備注 符合 RoHS
材料信息，密封 NBR
材料信息，殼體 壓鑄鋁
