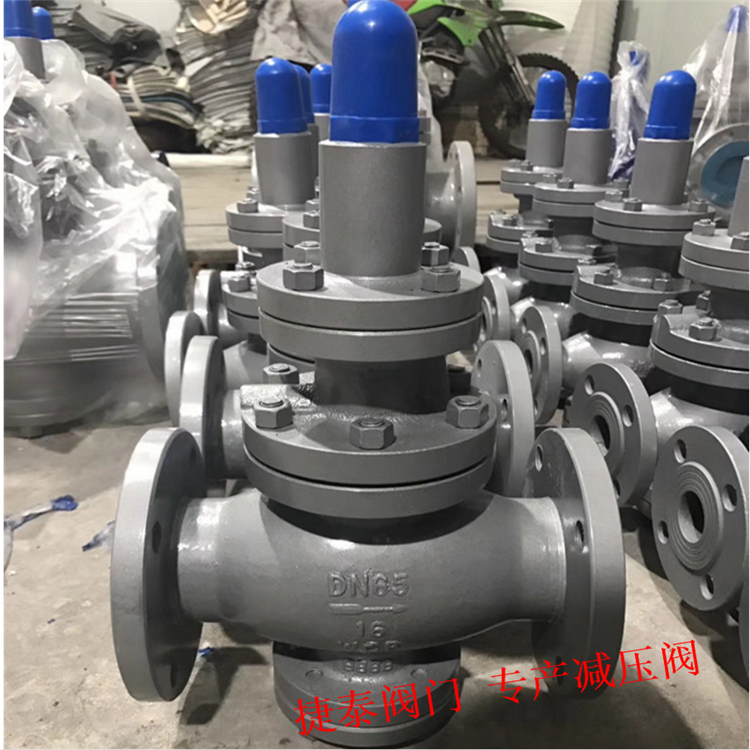

Y43H-16C DN32 DN50減壓閥 法蘭蒸汽管道減壓閥
Y43H不銹鋼減壓閥結構特點和用處：
Y43H-16C Y43H-16P Y43H-25P Y43W-16P Y43Y-16P
Y43H蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。 通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
Y43H蒸汽減壓閥主要用于蒸汽管路，起減壓穩壓作用。
一：Y43H蒸汽減壓閥主要技術參數和性能指標：
公稱壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
殼體試驗壓力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封試驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
高進口壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口壓力范圍(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
壓力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
小壓差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
滲漏量 | ||||||
GB12245-1989 |
*：殼體試驗不包括膜片、頂蓋
二：Y43H蒸汽減壓閥主要零件材料：
零件名稱 | 零件材料 |
閥體 閥蓋 底蓋 | WCB、 不銹鋼304 、 不銹鋼316 |
閥座 閥盤 | 2Cr13 |
缸套 | 2Cr13/25(鍍硬鉻) |
活塞 | 2Cr13/銅合金 |
活塞環 | 合金鑄鐵 |
導閥座 導閥桿 | 2Cr13 |
膜片 | 1Cr18Ni9Ti |
主閥彈簧 | 50CrVA |
導閥主彈簧 | 50CrVA |
調節彈簧 | 60Si2Mn |
三：Y43H蒸汽減壓閥流量系數(Cv)：
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
四：Y43H蒸汽減壓閥外形尺寸(PN1.6-4.0)：
公稱通徑 | 外 形 尺 寸 | |||
L | H | Hl | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 295 | 90 |
20 | 160 | 180 | 312 | 89 |
25 | 180 | 200 | 315 | 101 |
32 | 200 | 220 | 320 | 107 |
40 | 220 | 240 | 325 | 113 |
50 | 250 | 270 | 335 | 120 |
65 | 260 | 280 | 340 | 125 |
80 | 310 | 330 | 360 | 140 |
100 | 350 | 380 | 390 | 150 |
125 | 400 | 450 | 415 | 190 |
150 | 450 | 500 | 440 | 205 |
200 | 500 | 550 | 475 | 220 |
250 | 600 | 545 | 270 | |
300 | 800 | 575 | 335 | |
350 | 850 | 650 | 390 | |
400 | 900 | 705 | 705 | |
大量現貨供應Y43H減壓閥 蒸汽減壓閥 蒸汽管道減壓閥
