| 品牌 : | 捷泰 | 型號 : | Y14H DN25 |
| 材質 : | 不銹鋼304 | 連接形式 : | 內螺紋 |
| 適用介質 : | 蒸汽 | 公稱通徑 : | DN15-25 |
| 結構形式 : | 波紋管式 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 形態 : | 旋轉式 |
| 類型(通道位置) : | 二通式 |

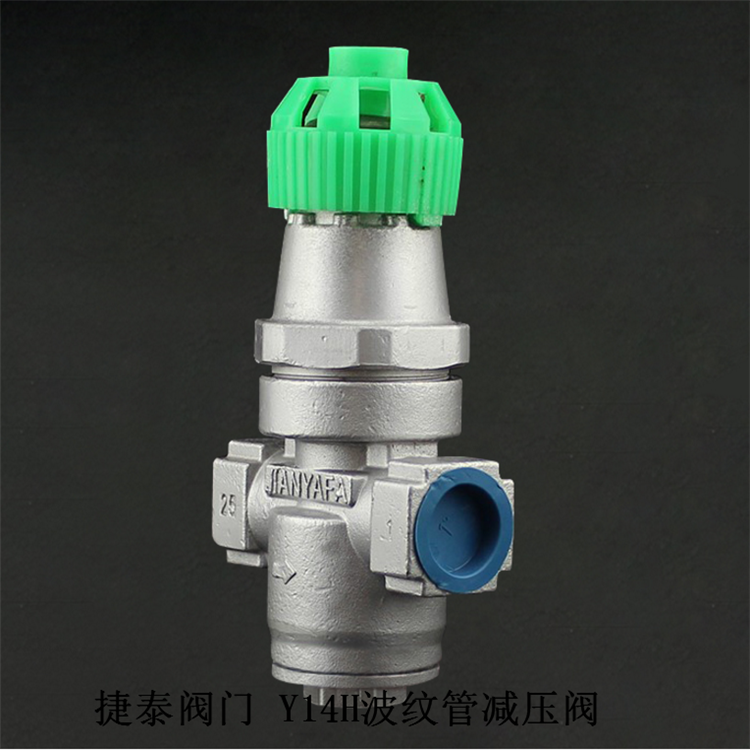

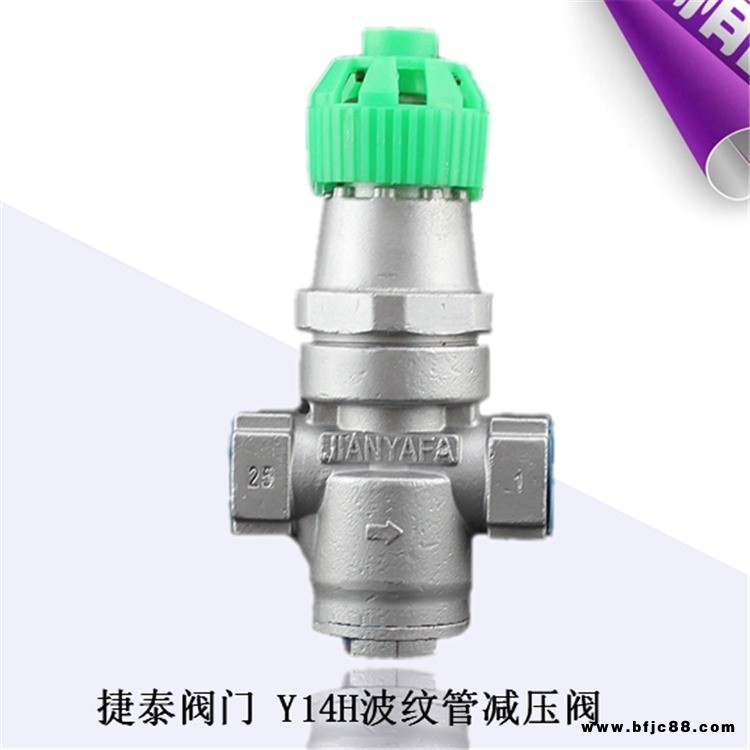

內螺紋蒸汽減壓閥 Y14H DN25波紋管減壓閥
Y14H蒸汽減壓閥 ? ? ?Y14H減壓閥? ? ?Y14H-16P?? DN15? DN20? DN25
不銹鋼絲扣減壓閥、內螺紋波紋管減壓閥????Y14H內螺紋減壓閥
一、Y14H波紋管減壓閥產品詳細資料：
產品型號：Y14H-16P???? DN15?? ?? DN20 ? CY14H-16P?
產品名稱：直接作用式波紋管減壓閥
?Y14H波紋管減壓閥內部采用不銹鋼波紋管結構，結構簡單耐用，使用于靈敏度要求高，安裝空間要求苛刻的管道。連接方式為內螺紋，常用規格有G1/2 ，G3/4? PN1.6MPa。
?
Y14H減壓閥結構特點和用處:

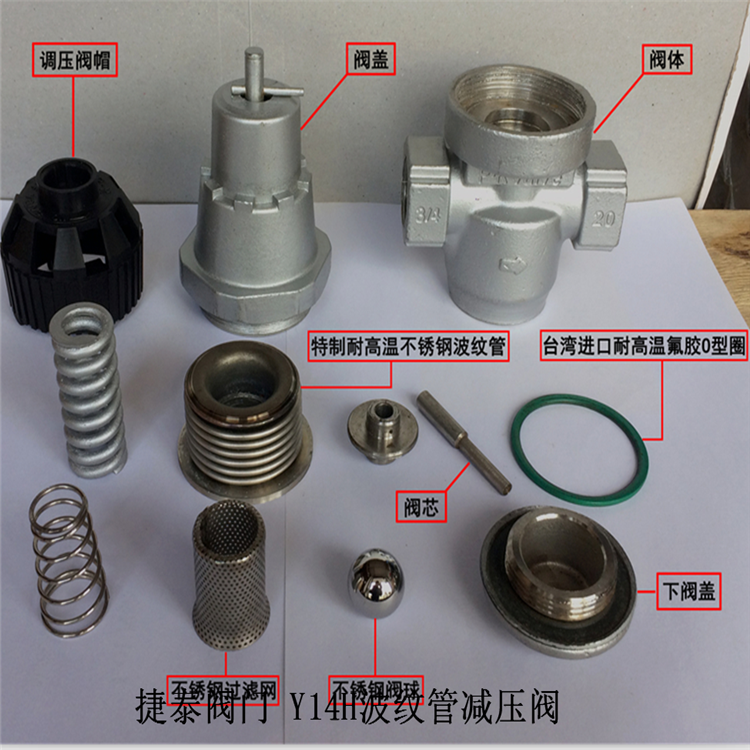

???Y14H減壓閥主要由閥座、閥瓣鋼球、波紋管組合件、彈簧等零件組成，通過調節彈簧設定出口壓力，當出口壓力減少時閥瓣開度增大；當出口壓力達到預定壓力時閥瓣開度減小，主要是通過介質的閥后壓力作用在波紋管的面積上傳感給調節彈簧實現減壓、穩壓功能。
使用時通過旋轉塑料手輪即可調節壓力，無需工具調節，連接安裝方便。內部結構使用波紋管，密封面帶有過濾網保護裝置，不容易損壞內部零件，大大提高使用壽命。
?
二、Y14H波紋管減壓閥主要技術參數和性能指標：
公稱壓力Mpa | 1.6 |
殼體試驗壓力Mpa | 2.4 |
密封試驗壓力Mpa | 1.76 |
高進口壓力Mpa | 1.6 |
出口壓力范圍Mpa | 0.05-1.0 |
壓力特性偏差Mpa△P2P | GB12244-1989 |
流量特性偏差Mpa△P2P | GB12244-1989 |
小壓差Mpa | 0.15 |
滲漏量 | GB12244-1989 |
適用介質 | 蒸汽、空氣、液體 |
工作溫度 | ≤180℃（另有高溫型250℃） |
殼體試不包括波紋管，殼體耐壓試驗時，必須取下波紋管組件后進行。
?
三、Y14H波紋管減壓閥主要零件材料：
零件名稱 | 零件材料 |
閥體、底蓋 | 不銹鋼304 |
閥蓋 | 鑄造鋁合金/CF8 |
閥桿 | 2Cr13 |
閥座 | 2Cr13 |
鋼球 | 2Cr13 |
波紋管 | 1Cr18Ni9Ti |
手輪 | 耐熱塑料 |
主閥彈簧 | 50CrVA |
調節彈簧 | 60Si2Mn |
四、Y14H減壓閥主要外形連接尺寸：
口徑 尺寸 | L | H | H1 | G |
DN15 | 85 | 140 | 52 | 1/2〞 |
DN20 | 95 | 143 | 55 | 3/4〞 |
DN25 | 105 | 146 | 58 | 1〞 |
