| 類型 : | 鋼制伸縮補償器 | 產地 : | 鹽山縣 |
| 材質 : | 碳鋼 | 品牌 : | 龍權 |
| 型號 : | DN50-DN4000 | 連接方式 : | 焊接 |
| 壁厚 : | 3mm-30mm | 等級 : | 一級 |
| 管厚 : | 3mm-30mm | 特殊功能 : | 彈性好 |
| 外形分類 : | 矩形補償器 | 直徑 : | DN50-DN4000 |
| 執行標準 : | 按數據表生產 | 補償量 : | 按設計圖紙生產 |

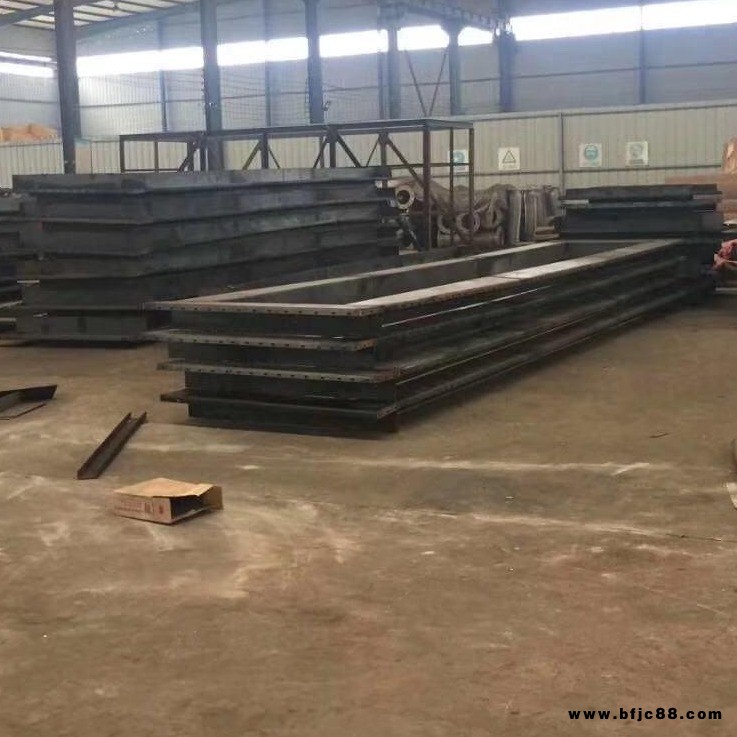

補償器采用矩形截面，圓角波形，管道中單個膨脹節承受二維方向位移。由2個膨脹節組成的肘接管道可承受三維方向位移。矩形圓角金屬波紋膨脹節有全高、半高型、按照煙道尺寸，應力應變要求用戶可多波節選用。
1、用戶根據管系熱位移情況選定了合適的補償器以后，至少還得提供管內的流通介質，煙風道的設計壓力，運行時的 溫度，煙風道橫截面的外形尺寸(長、寬)所選用的波形(全高216mm、半高108mm)和波數(單個波紋單波數不超過6波)，以便進行補償器的結構設計和制造。
2、每波 允許膨脹量:全高型α=±24mm半高型α=±12mm。
3、擋灰板:對風道或少塵的管道可以不采用，對多塵的煙道應采用檔灰板。
4、為減少波紋管的波節數，應考慮冷拉50。
5、補償器適用于截面面積小于4.6平方米以及煙風道外形尺寸中有一邊小于1.5m但大于0.6mm的場合。標準全高型波紋補償器適用于所有的煙風道。
由于受到各方面的制約是相當復雜的，但是任何復雜的管系都可以選用若干個固定支架在不同的部位選擇不同的設置，將其分成若干形狀相對簡單的單獨管段，"Z"型管段和"∏" 型管段等，并分別確定各管段的變形及補償量，由于補償器的種類很多，正確地選型是非常重要的，因此在管系的總體設計時，應充分地考慮到管線的走向和支撐體系(包括固定管架、導向滑動管架等)的設計和綜合考慮補償器的造型和配置，以示達到安全、合理、適用、經濟的 組合。 波紋管補償器它是以波紋管為核心的撓性元件，在管線上再作軸向、橫向和角向三個方向的補償。軸向型補償器為了減少介質的自激現象。在產品內部沒有內套管，在很大程度上限制了徑向補償能力，故一般僅用以吸收或補償管道的軸向位移(如果管系中確需少量的徑向位移，可以訂貨時予以說明其徑 位移量):橫向位移補償器(大拉桿)主要吸收垂直于補償器軸線的橫向位移，小拉桿橫向位移補償器適合于吸收橫向位移，也可以吸收軸向、角向和任意三個方向位移的組合:鉸鏈補償器(也稱角向補償器)。它以兩上或三個補償器配套使用(單個使用鉸鏈補償器沒有補償能力)，用以吸收單向平面內的橫向變形，萬向鉸鏈(角向)補償器，由兩個或三個配套使用，可吸收三維方向的變形量。
該產品主要利用橡膠的獨特性能。如高彈性、高氣密性、耐介質性和耐候性及耐 性等。采用高強度、冷熱穩定性強的聚酯簾布斜交與之復核后經高壓、高溫模壓交聯而成。內部致密度高，能承受較高壓力，彈性變形效果優異。產品結構設計斷面弧高、曲線長、具有較大的多向 功能。特別適用于地質條件復雜、沉降幅度大和管道運行中冷熱變化頻繁導致管道損壞的場所。利用橡膠的彈性滑動轉移和變形機械力的傳熱散逸功能有效地消除泵、閥及管道自身的位移物理破壞。因橡膠屬不良傳導材料，所以它又是一種良好的降低震動和噪聲傳遞的理想環保產品。該產品設計內壁光滑，經實際測試，對介質的流速，流量無任何影響，并且永不生銹。基本可以免除有效運動期內的維修
