| 加工定制 : | 是 | 品牌 : | 清易 |
| 型號 : | QS-FX | 種類 : | 風向標 |
| 制作工藝 : | 集成 | 輸出信號 : | 模擬型 |
| 防護等級 : | ip66 |

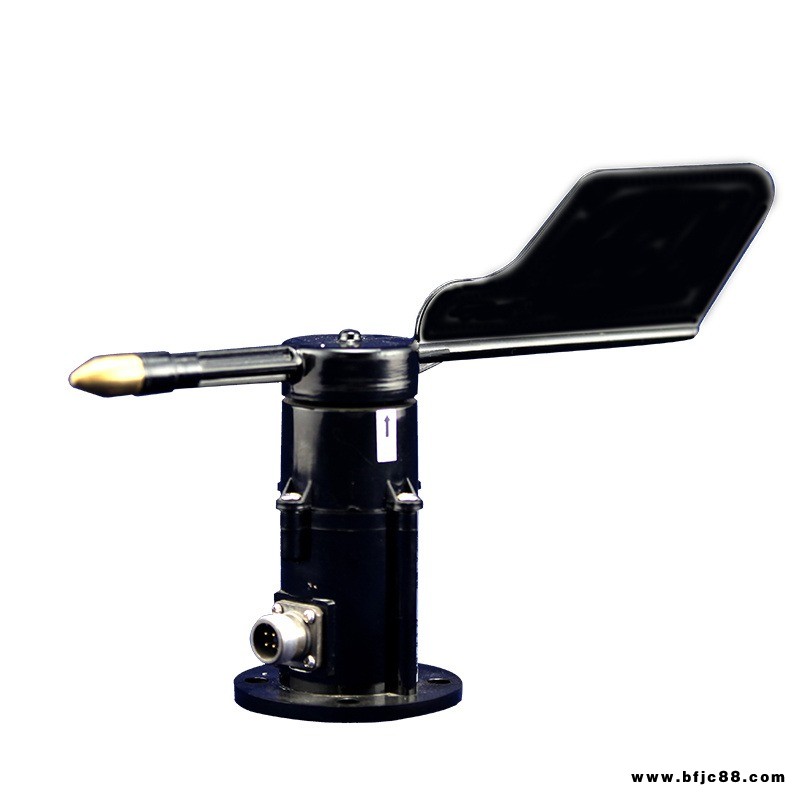

風向傳感器QS-FX 風向標 風向計 機械式風向儀 一體式風速風向變送器 聚碳材質 清易科技 產品說明
產品概述
本產品外型小巧輕便，美觀堅固，便于攜帶和組裝，風向標形狀設計合理，對自然界大氣風向具有準確的定位作用。采用聚碳材質，具有防雨、防腐蝕、抗老化、堅固實用等優點。
功能特點
◆體積小，重量輕，野外攜帶安裝極為方便，防水防震結構設計，可在野外全天候使用
◆檢測精度高，系統采用低功耗環保節能設計，數字處理技術
◆量程寬，穩定性好
◆數據信息顯示線性度好，信號傳輸距離長，抗外界干擾能力強
工作原理
內部采用霍爾角度傳感器。并選用低慣性輕金屬風向標響應風向。當風向發生變化，尾翼轉動通過軸桿帶動軸芯磁鐵轉動，從而在輸出變化的電壓信號。
技術參數
供電電壓：7V～24V DC
測量范圍：0--359度： (0.4V,或4MA對應0度，北的方向)
16個方向：（每增加0.1v或1ma增加一個方位，0.4-2v，或4-20ma，16個刻度對應16個方位）
測量精度：±1度
工作電流：＜15mA
負載能力：小于600歐 一般建議250歐
信號輸出：
電壓型：
輸入電壓：7V～24V DC
輸出信號：0.4～2V
風向值=（輸出電壓-0.4）/1.6*360
輸入電壓： 12V～24V DC
輸出信號：1～5V
風向值=（輸出電壓-1）/4*360
輸入電壓： 9V～24V DC
輸出信號：0～5V
風向值=輸出電壓/5*360
電流型：
輸入電壓：12V～24 V DC
輸出信號： 4～20mA
風向值=（輸出電流-4）/16*360
RS485型：
輸入電壓：7V～24 V DC
通信協議：Modbus-RTU
設備功耗：<25mA
防護等級：IP66
響應時間：2s
適用范圍
該傳感器可測量室外環境中的風向，可以測量以標簽北為起點的0-359度的自然界風向，具有很高的性價比。該儀器廣泛用于環境保護、氣象、農業、林業、水利、建筑、科研及教學等領域。
外型尺寸
