| 加工定制 : | 是 | 品牌 : | 儀通 |
| 型號 : | YT | 類型 : | 數字壓力變送器 |
| 測量介質 : | 氣體，液體，蒸汽 | 測量范圍 : | -99--100 |
| 精度等級 : | 0.1 | 輸出信號 : | 4-20mA |
| 防爆等級 : | CT6 | 防護等級 : | IP65 |
| 電源電壓 : | 24VDC | 接口尺寸 : | 1/2NPT |

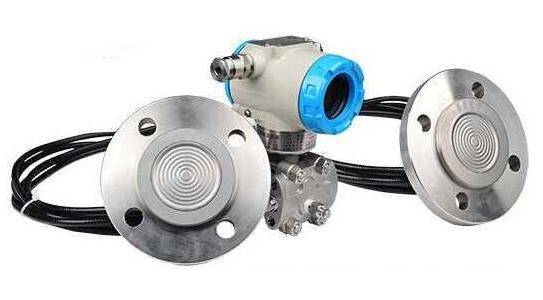

YTE-118W/N/Y型隔膜雙法蘭差壓變送器規格??????????????????????????????????????
?
YT-E118W /?YT-E118N /?YT-E118Y???隔膜密封式差壓變送器 | ||
M膜盒 | H膜盒 | |
測量范圍 | -100~100kPa??(-400~400inH2O) | -500~500kPa??(-2000~2000inH2O) |
測量量程 | 2.5~100kPa??(10~400inH2O) | 25~500kPa??(100~2000inH2O) |
精度 | ±0.2% | ±0.2% |
防護等級 | IP67，NEMA 4X，和JIS C0920防浸型 | |
防爆規格 | FM，CENELEC ATEX，CSA，TIIS，IECEx | |
輸出信號 | 4~20mA DC或FOUNDATION?現場總線或PROFIBUS PA兩線制數字通信 | |
電源 | BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) | |
環境溫度 | -40~60℃?(-40~140℉) (普通型)??????-30~60℃?(-22~140℉) (內藏指示器) | |
過程溫度 | -50~300℃?(-58~572℉)????環境溫度必須在填充液工作溫度范圍內。 | |
工作壓力 | 法蘭額定壓力 | |
安裝 | 變送器: 2-inch管安裝 | |
法蘭尺寸 | 平法蘭型: 3-inch(80mm)，2-inch(50mm) ? | |
膜片材質 | SUS316L，哈氏合金C-276，鉭材，鈦材 | |
法蘭材質 | S25C，SUS304，SUS316 | |
外殼 | 鋁合金或SUS316不銹鋼(可選) | |
YT-E118W/N/Y型隔膜差壓變送器用于測量液體、氣體或蒸汽的流量以及液位、密度和壓力，然后將其轉變成4-20mA DC的電流信號輸出。密封隔膜是用于防止過程介質直接進入差壓變送器的壓力傳感器組件中.它們是通過注滿流體的毛細管與變送器連接的。
通信協議。
YT-E118W/N/Y型隔膜差壓變送器通常都安裝在生產設備附近，對于防爆安全不容忽視，有關各種危險場所對儀表防爆等級的要求在國家標準中已有規定，此處作為一種分類方法提出，目的是提醒選用時注意。所以，在選擇壓力傳感器的時候，我們要注意它的使用環境條件，需要選擇哪個防爆等級的產品，這樣才能保障傳感器的使用安全，同時也保障了生產的安全。根據壓力傳感器或變送器的安裝場所有無易燃易爆氣體及危險程度，應選用符合防爆要求的儀表和電器，傳感器或變送器當然也不例外，其具體要求在國家標準中有明確規定。防爆等級較多、但大體上有三種類型，即普通型、隔爆型以及本安型。普通型即不考慮防爆措施，只能用在非易燃易爆場所使用；隔爆型在內部電路和周圍易燃氣體之間采取了隔離措施，允許使用在有一定危險性的環境里；本安型是本質安全型的簡稱，依靠特殊設計的電路保證在正常工作及故障狀態下都不會引起燃爆事故，可用在十分易燃易爆的場所。可見本安型壓力傳感器防爆等級 高，可以適用于其他兩種場合，普通型 低，隔爆型大多數情況也能使用。
YT-E118W/N/Y型隔膜差壓變送器精度是一個重要的性能指標，它是關系到整個測量系統測量精度的一個重要環節。傳感器的精度越高，其價格越昂貴，因此，傳感器的精度只要滿足整個測量系統的精度要求就可以，不必選得過高。這樣就可以在滿足同一測量目的的諸多傳感器中選擇比較便宜和簡單的傳感器。壓力變送器先確定系統中測量壓力的 值，一般而言需要選擇一個具有比 值還要大1.5倍左右的壓力量程的變送器。這主要是在許多系統中，尤其是水壓測量和加工處理中，有峰值和持續不規則的上下波動，這種瞬間的峰值能破壞壓力傳感器。
?
YT-E210/220A法蘭安裝差壓式變送器
▉ 概 ?述 ????????????????????????????????????
?????E210/220A法蘭安裝差壓變送器用于測量含有固體和沉淀
性液體和蒸汽的液位和密度，然后將其轉變成4~20mADC電流信
號輸出。E210和220A可與HART手操器相通訊，通過它們進行
設定和監控。
▉ 技術特點： ????????????????????????????????
?● 高穩定性：±0.1%量程上限/12個月
?● 環境溫度影響小：±〔0.3%量程+0.1%量程上限〕
?● 準確度高：±〔0.05+0.05量程上限/量程〕%
?● 靜壓影響小：±〔0.1%量程+0.05量程上限〕/1MPa
●??外部調零：連續可調；無論負方向遷移與正方向遷移量，均可在測量范圍的下限及上限值，
在不超過各種膜合的測定范圍內進行設定。分辨率：量程的0.01%
▉ 選型表 ??????????????????????????????????????????????????????????????????
基本規格代碼：?E210/220A -DMS5A-92NN
第1項：輸出信號?-D?4-20mA DC/BRAIN協議數字通訊
-E?4-20mA DC/HART協議數字通訊?
-F?FF現場總線通訊
第2項：測量范圍（膜盒）?L?0.5-10KPa
M?1-100KPa
H?5-500KPa
V?0.14-14MPa
第3項：接液件材質?S?JIS SCS14A JIS SUS316L JIS SUS316
H?JIS SCS14A?哈氏合金C-276 JIS SUS316
M?JIS SCS14A?蒙乃爾?JIS SUS316
T?JIS SCS14A?鉭?JIS SUS316
A?哈氏合金C-276?哈氏合金C-276?哈氏合金C-276
D?哈氏合金C-276?鉭 哈氏合金C-276
B?蒙乃爾?蒙乃爾?蒙乃爾
第4項：過程接口?0?無過程接頭（Rc1/4內螺紋在容室法蘭上）
1?Rc1/4內螺紋過程接頭
2?Rc1/2內螺紋過程接頭
3?1/4NPT內螺紋過程接頭
4?1/2NPT內螺紋過程接頭
5?無過程接頭（1/4NPT內螺紋在容室法蘭上）
第5項：螺栓和螺母材質?A?JIS SCM435 3.5MPa
B?JIS SUS630 14MPa
C?JIS SUH660 3.5MPa
第6項：安裝方式?-2?垂直配管連接，右邊高壓，上部安裝過程接頭
-3?垂直配管連接，右邊高壓，下部安裝過程接頭
-6?垂直配管連接，左邊高壓，上部安裝過程接頭
-7?垂直配管連接，左邊高壓，下部安裝過程接頭
-8?水平配管連接，右邊高壓
-9?水平配管連接，左邊高壓
第7項：電氣接口?0?G1/2內螺紋，一個電氣接口
2?1/2NPT內螺紋，二個電氣接口，無盲塞
3?Pg13.5內螺紋，二個電氣接口，無盲塞
4?M20內螺紋，二個電氣接口，無盲塞
5?G1/2內螺紋，二個電氣接口，一個盲塞
7?1/2NPT內螺紋，二個電氣接口，一個盲塞
8?Pg13.5內螺紋，二個電氣接口，一個盲塞
9?M20內螺紋，二個電氣接口，一個盲塞
第8項：內藏顯示表?D?數字顯示表
E?數字顯示表帶測量范圍設置鈕
N?無
第9項：安裝托架?A?JIS SECC 2”管安裝（平托形）
B?JIS SSUS304 2”管安裝（平托形）
C?JIS SECC 2”管安裝（L形）
D?JIS SSUS304 2”管安裝（L形）
N?無? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
?
??YT-E118W / YT-E118N / YT-E118Y ??隔膜密封式差壓變送器
M膜盒?H膜盒
測量范圍?-100~100kPa ?(-400~400inH2O)?-500~500kPa ?(-2000~2000inH2O)
測量量程?2.5~100kPa ?(10~400inH2O)?25~500kPa ?(100~2000inH2O)
精度?±0.2%?±0.2%
防護等級?IP67，NEMA 4X，和JIS C0920防浸型
防爆規格?FM，CENELEC ATEX，CSA，TIIS，IECEx
輸出信號?4~20mA DC或FOUNDATION?現場總線或PROFIBUS PA兩線制數字通信
電源?BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)
環境溫度?-40~60℃?(-40~140℉) (普通型) ?????-30~60℃?(-22~140℉) (內藏指示器)
環境溫度必須在填充液工作溫度范圍內。
過程溫度?-50~300℃?(-58~572℉) ???環境溫度必須在填充液工作溫度范圍內。
工作壓力?法蘭額定壓力
安裝
變送器: 2-inch管安裝
隔膜密封:?法蘭安裝
法蘭尺寸?平法蘭型: 3-inch(80mm)，2-inch(50mm)
凸法蘭型: 4-inch(100mm)，3-inch(80mm)
組合型:?凸法蘭高壓側: 4-inch(100mm)，
平法蘭低壓側: 3-inch(80mm)
?
膜片材質?SUS316L，哈氏合金C-276，鉭材，鈦材
法蘭材質?S25C，SUS304，SUS316
外殼?鋁合金或SUS316不銹鋼(可選
