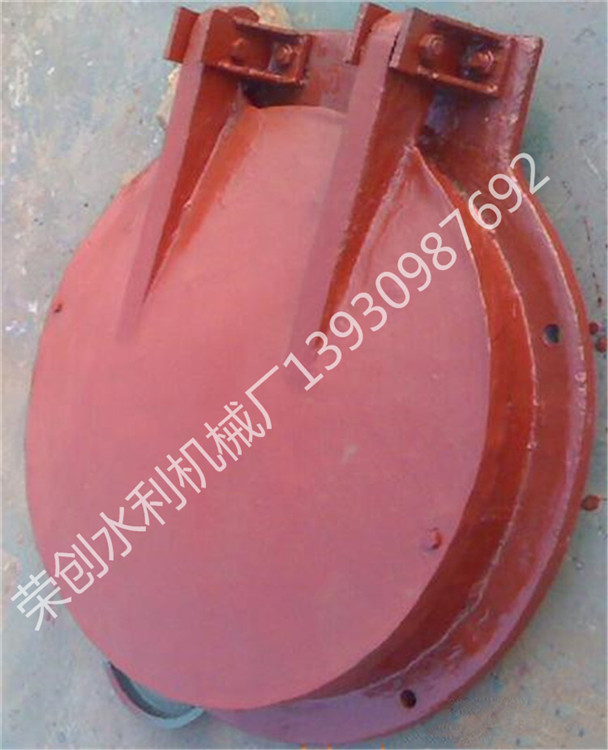

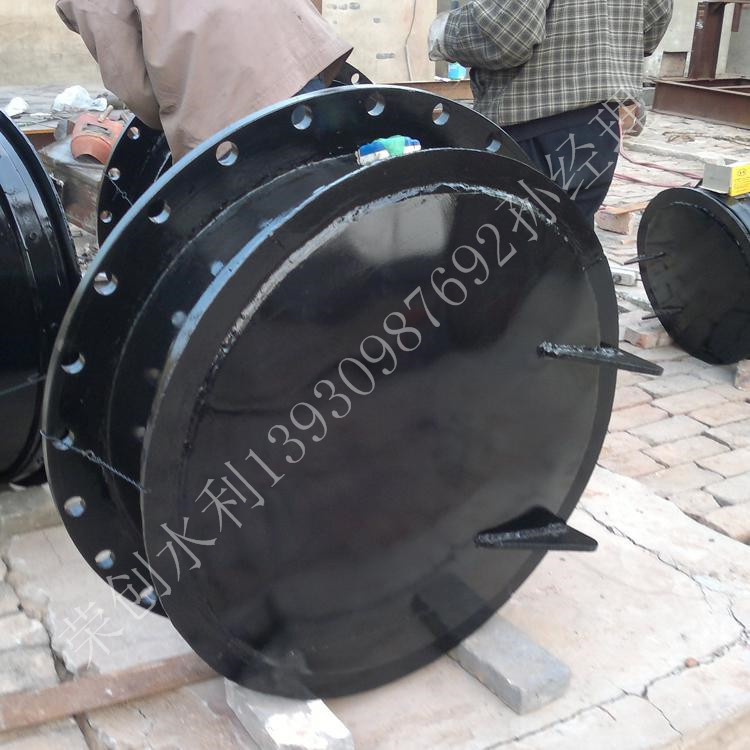

| 品牌 : | 榮創 | 型號 : | 可按要求定制 |
| 連接形式 : | 法蘭 | 主體材料 : | 鑄鐵 |
| 公稱通徑 : | 500 | 適用介質 : | 水 |
| 密封形式 : | 軟密封型 | 標準 : | 可定制 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 自動 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |
拍門安裝注意事項
1、拍門應垂直安裝在設有地腳螺栓的鋼筋混凝土框上，框面應用200號水泥砂漿找平、抹光。
2、 混凝土框應與箱涵基礎做成整體，框架應有足夠強度，地腳螺栓應預埋并保護好螺紋不被損傷。
3、 地腳螺絲的布置應以垂直線為基準。
4、 在拍門四周應留有500mm安裝空間（擰緊螺絲）。
5、 在拍門蓋下方設置沉砂池（槽），在拍門蓋開閉范圍內應無障礙。
拍門起吊：
1、起吊拍門時繩索應捆扎在拍門座上，禁止捆扎在拍門支耳及鉸軸上。
2、起吊時防止拍門與其它物件相碰撞。
試驗：（此項工作出廠前已進行）
1、 拍門蓋空腔裝滿水，擰緊絲堵30分鐘無滲水現象。
2、 先用透光法檢查拍門蓋與拍門座的密封情況。
3、 按拍門正常工作狀態放置好，往管道內注水（封住法蘭口）觀察拍門蓋打開時的水位高度，此高度應在設計范圍內。
4、 用手拉拍門蓋上的拉環，此蓋的開啟角度應大于60度，無卡阻現象，開關應自由靈活
